T9100 经济型录播机嵌入式录播追踪一体机

实现对图像信号进行采集、预处理、自动追踪导播和录制,并进行输出的前端设备。可支持4路1080P视频信号(1路DVI+3路SDI)和两路音频信号的采集,2路高清视频信号(1路HDMI+1路DVI)和1路音频输出,并提供多种画面合成方式供用户选择

本店价: 88000
立即购买
驱动下载
使用说明

同三维T9100 经济型录播机嵌入式录播追踪一体机

一、产品概述:

1.1产品简介

       同三维T9100经济型嵌入式录播追踪一体机是实现对图像信号进行采集、预处理、自动追踪导播和录制,并进行输出的前端设备。可支持4路1080P视频信号和两路音频信号的采集,并提供多种画面合成方式供用户选择。嵌入式录播一体机结合了硬件系统的高性能,软件系统的灵活性和兼容性的优势,支持全高清视频的采集、编码,实现多屏合一的方案。能够在复杂的环境下高效运行,适应不同直播录制场合,可广泛应用于教育行业、远程医疗、监控及可视电话、政府部门、军事应用等。

       集成的追踪自动导播切换功能与录播共用相同的视频源, 无需增加额外的摄像头, 采用先进的机器学习, 图像智能分析等算法, 使得设备即装即用无需调试. 既降低了录播系统的成本, 又大简化了设备的安装调试过程









1.2产品优势

Ø 全芯片嵌入式架构

    硬件集成、嵌入式操作系统,保证长时间工作稳定,有效防止病毒和网络攻击,确录制资料安全。

Ø 高品质音效

    支持双声道高清音频(AAC-LC)编码,支持标准CD格式的44.1K采样,完美音质享受。

Ø 超强图像性能

    采用领先的核心视音频处理技术,卓越的信号处理能力,自如应对多达2路1080P@60fps或者4路1080P@30fps全高清视频编码。

Ø丰富的接口设计,自由接入任意信号源

    系统提供多组HDMI(DVI-I)、HD-SDI、YPbPr及VGA信号接口,高清视频分辨率支持1080P@60,能够自由接入任意信号源,全面满足各类需求。

Ø 高低码流同步录制

    录制过程支持高低不同速率的录制码流,同时生成点播服务的MP4文件。

Ø集成追踪自动导播切换

    录播和追踪集成于一体, 可自动导播切换。

Ø导播策略可配置

    导播策略支持在线配置。



1.3产品功能



视频输入

    嵌入式多媒体高清录播机可精准检测4路视频信号和1路音频信号,优良的兼容多种品牌的型号和摄像机的模拟信号,可适应复杂的采集场景。对采集到的信号源编号处理,对接相应的物理接口,便于用户了解信号源对应的设备。自动识别和匹配各种分辨率,能支持1080@60的高清信号,配置灵活。

画面合成

    将采集到的摄像机信号、PC屏幕信号、摄像头信号任意组合,多种画面合成方式适用于多场合的使用需求。

视频输出

    配置HDMI和VGA两个输出接口。可自动检测出输出口所接显示设备的分辨率和刷新率。对于输出参数支持灵活的自动匹配和人性化的手动设置,在摒弃以往繁琐操作的同时,也可提供用户更舒适的视觉享受。

多协议支持

    采用主流的H.264视频编码和AAC音频编码,采用RTMP,RTSP,RTP传输协议,为系统提供良好的适用性。可编码输出高低不同的视频质量,用户可根据网络环境选择合适的视频质量。

储存

    以标准MP4格式进行文件存储,普适于各类播放终端,灵活易管理。



二、技术指标

2.1接口说明

POWER


POWER:设备电源开关 从左到右:

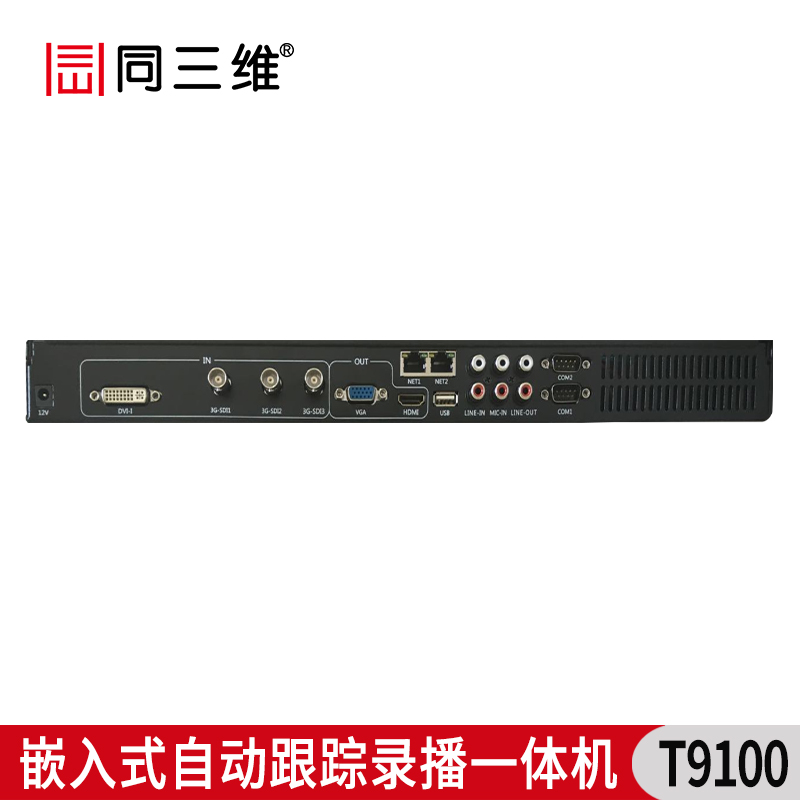

后面板:


从左到右:

DC12V:电源接口

DVI:DVI-I视频输入接口

3G-SDI1:3G SDI视频输入接口

3G-SDI2:3G SDI视频输入接口

3G-SDI3:3G SDI视频输入接口

VGA:VGA视频输出接口

HDMI:HDMI视频输出接口

USB:USB接口

NET1:工作网口

NET2:调试网口

LINE-IN:音频输入LINE接口

MIC:音频输入MIC接口

LINE-OUT:音频输出LINE接口

COM1:控制接口RS232

COM2:控制接口RS232



2.2规格参数

产品型号

T9100

信号输入

3路SDI 数字信号

1路HDMI/DVI/分量 信号输入

视频输入接口

SDI/VGA/HDMI/DVI

音频输入接口

RCA(Line In/MIC)

视频编码

H.264

支持Baseline / Main / High Profile

音频编码

AAC

支持分辨率

1080P/1080I/720P/ Full D1 / VGA / CIF

支持帧率(最高)

高清视频60fps

码率范围

16Kbit/s~40Mbit/s

视频输出

HDMI/VGA

音频输出

RCA

文件格式

MP4

存储空间

1T

IP输出流协议

H.264-FLV over HTTP/RTMP

H.264-RTP over RTSP/RTP

物理尺寸

规格:1U

电源:自动适应100-240 V交流电,最大150 W

运行条件

运行温度:0 到 50℃ (32 到 122 ℉)

非运行存储温度: -40 到 70℃ (-40 到 158℉)

非运行相对湿度:90% at 30℃ (86℉) ,无冷凝



2.3导播界面





-->
