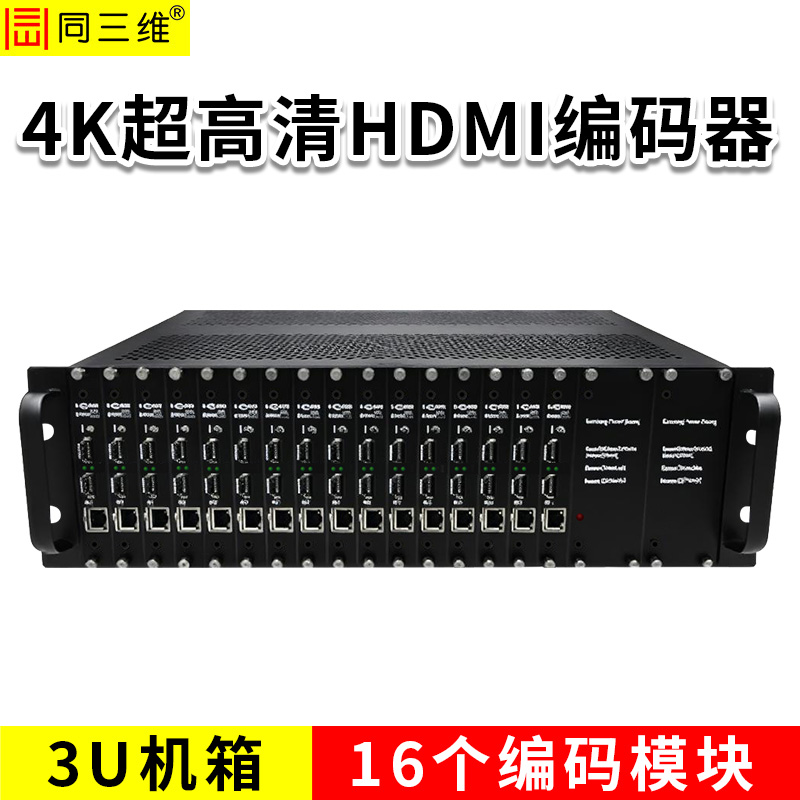

3U机箱，16个编码模块，单个模块：1路HDMI输入+1路HDMI环出+1路音频输入+1路音频输出，4K30超高清
【系列介绍】

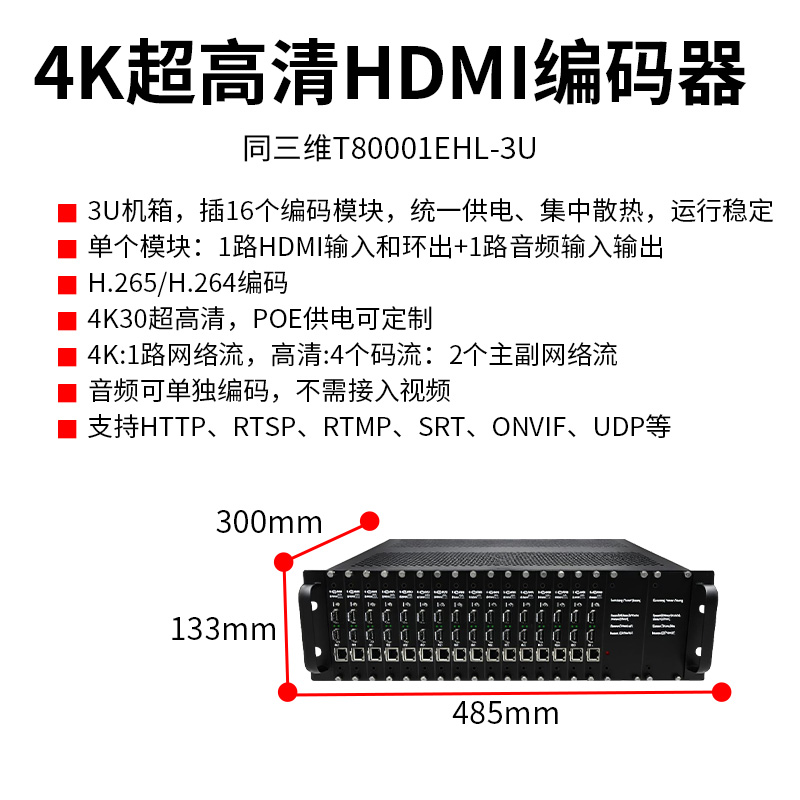

3U机架式编码器，可在一个3U机架式框架内，最大可插16路HDMI编码模块，单个编码模块由1路HDMI输入+1路HDMI环出+1路音频输入+1路音频输出，4K HDMI超高清编码器（采集盒）是专业的高清音视频编码产品，只需要占用较小的带宽，即可获得高清晰度的视频信号。该产品采用H.265/H.264/MJPEG编码格式，可同时对视频音频进行编码。输出TS双码流设计，可根据不同需要设置每一路的输出码流分辨率。该设备具有高集成，低成本的优势，可广泛应用于各种数字电视播出系统中。支持3U结构，一台机箱可插入16张采集卡，双电源冗余结构，系统更稳定。完美支持VLC解码。
【主要特征】单个编码模块
l 支持一路HDMI本地环出
l 支持最高3860×2160@30HZ，1920×1080P@60HZ
l 可支持4路流同时输出（1080P支持4路流，4K仅支持1路流）
l 无需接入视频，单独编码音频
l 支持POE供电（可选）
l 配合解码器可实现双向音频
l 支持WEB在线预览
l 全面支持ONVIF/GB28181协议，可接入NVR 安防平台
l 采用标准H265/H264/MJPEG编码
l 音频编码支持MP2/AAC/G711/AC3
l 音频支持左右声道，支持音量大小调节
l 码流控制：CBR/VBR码率控制，16kbit/s～16Mbit/s
l 网络接口采用1000M 全双工模式

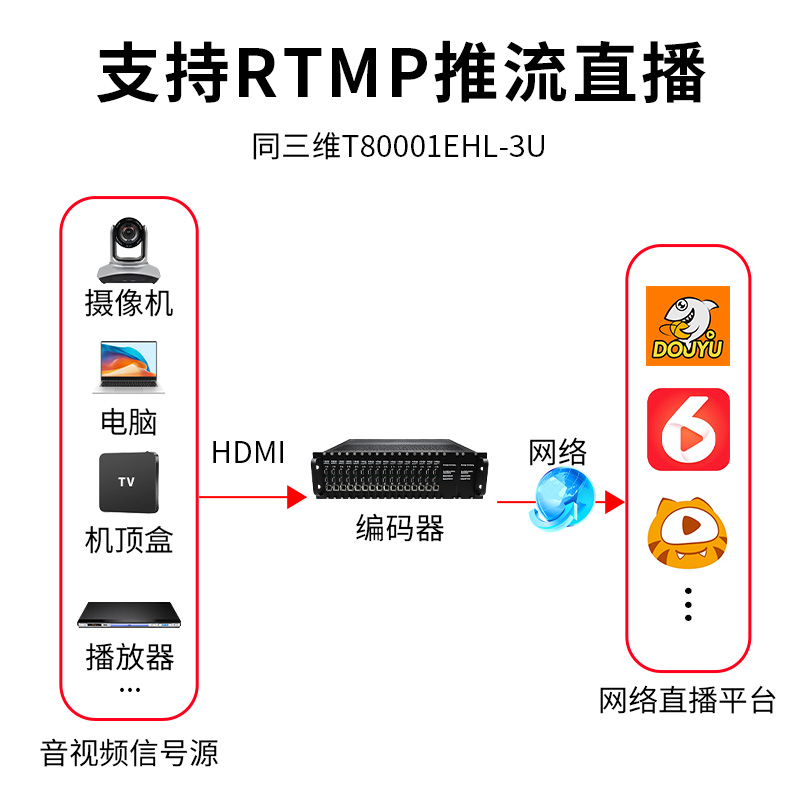

l 支持HTTP、RTSP、RTMP、RTMPS、SRT、ONVIF、GB28181、RTP、UDP组播、UDP单播、FLV、HLS等协议（RTMP支持输入用户名、密码功能）
l 输出视频流格式：TS/VES/AES流等
l 包含镜像翻转功能，支持水平、垂直、水平+垂直翻转
l WEB操作界面，中英文配置界面可选，可修改密码
l 支持网络远程管理、升级
l 支持主流、副流多协议多码流输出
l 支持自定义输出分辨率、图像缩放、旋转
l 支持局域网LAN、广域网WAN传输
l 支持中文、英文、图片OSD，字体大小可调，支持滚动字幕、马赛克水印。
l 支持DHCP自动获取IP
l 支持配置文件一键备份、导入，支持一键恢复出厂设置
l 免费提供API协议文档，便于二次集成开发。
l 支持输出流加密
【产品参数】
产品名 | 4K HDMI超高清编码器（单个编码模块） | |
视音频输入 | 视频输入 | 1路HDMI视频接口 |
输入分辨率 | 3840×2160@30HZ\2650×2048\2650×2048\2560×1920\ 2560×1600\2560×1400\2048×1536\2048×1152\2048×1080\ 1920×1400\1920×1200\ 1920×1080\1600x1200\1400x1050\ 1440x900\1280x1024\1280x960\1280x800\1024x768\ 800x600\720×576、1080P\1080i\720P等常规分辨率 | |
音频输入 | 1路HDMI内置音频、1路3.5模拟音频输入 | |
视音频编码参数 | 视频编码 | H.265 Baseline Profile编码 H.264 Baseline Profile编码 H.264 Main Profile编码 H.264 High Profile编码 MJPEG |
编码后尺寸 | 3840×2160@30HZ\2650×2048\2650×2048\2560×1920\ 2560×1600\2560×1400\2048×1536\2048×1152\ 2048×1080\1920×1400\1920×1200\1920*1080\1280*720\ 1024*576\960*540\850*480\720*576\720*540\720*480/ 720*404/704*576/640*480/640*360/默认输入分辨率 | |
视频码率 | CBR/VBR码率控制16Kbps-20Mbps可调 | |
HDCP | 1.4 | |
视频帧率 | 视频帧率 4K≤30帧率 1080≤60帧 | |
字幕叠加 | 中文、英文、图片 | |
音频编码 | MP2/AAC/G711/AC3可选 | |
音频码率 | 64Kb/s~384Kb/s | |
采样率 | 32000、44100、48000等 | |
网络参数 | 网络接口 | 1个，RJ45 1000M自适应以太网口 |
网络协议 | 支持HTTP、RTSP、RTMP、RTMPS、SRT、ONVIF、GB28181、RTP、UDP、组播、单播、FLV、HLS | |
流码类型 | TS流、ES流 | |
接口协议 | ONVIF GB28181 | |
配置管理 | WEB配置，远程升级 | |
通用 | 电源 | 12V/DC 1A |
功耗 | <5W | |
工作温度 | -20℃~＋60℃ | |
工作湿度 | ＜90％，无冷凝 | |
尺寸 （长X宽X高） | 167*132*28mm | |
重量 | 0.3kg | |

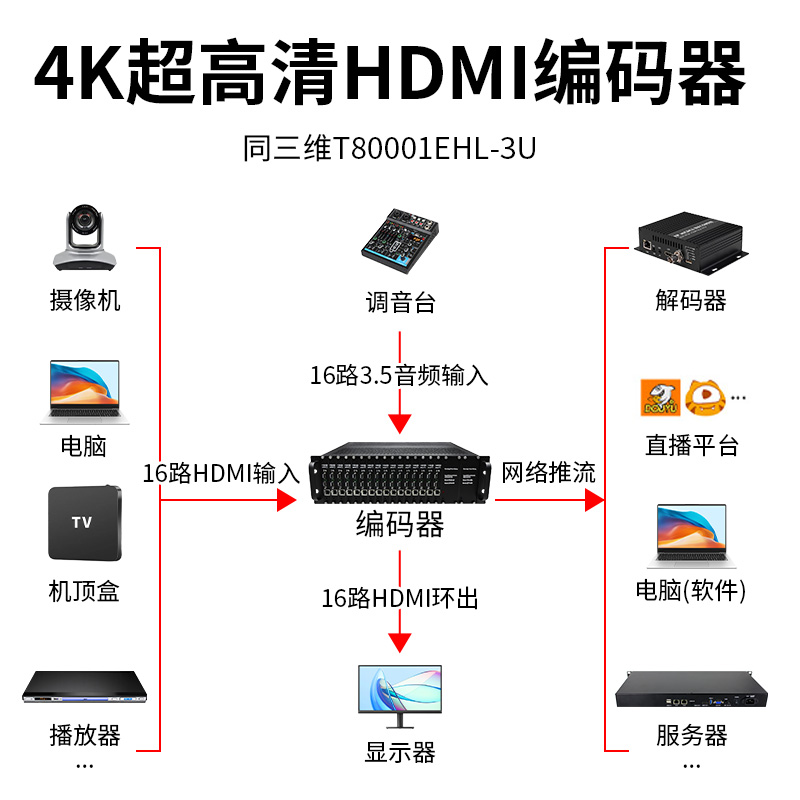

【应用范围】
l 网络电视高清采集系统
l 数字标牌高清流服务器
l 网络会议系统视频采集
l 代替高清视频采集卡
l 酒店宾馆有线电视系统
l 手术室直播、录播系统
l 教育教学直播、录播系统
l 数字法庭高清直播、录播系统

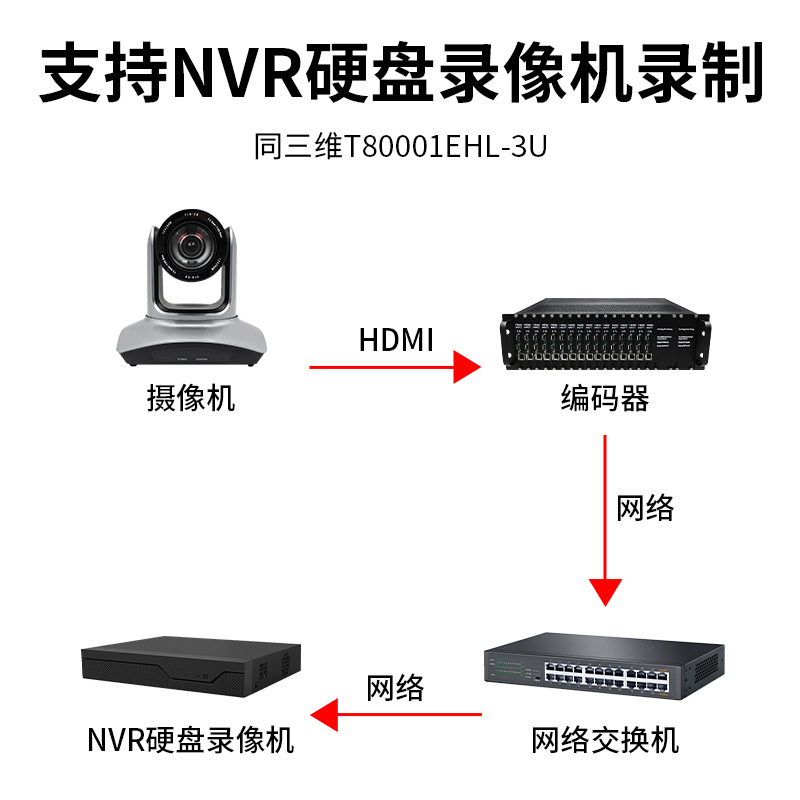

l 接入网络监控平台，支持录播

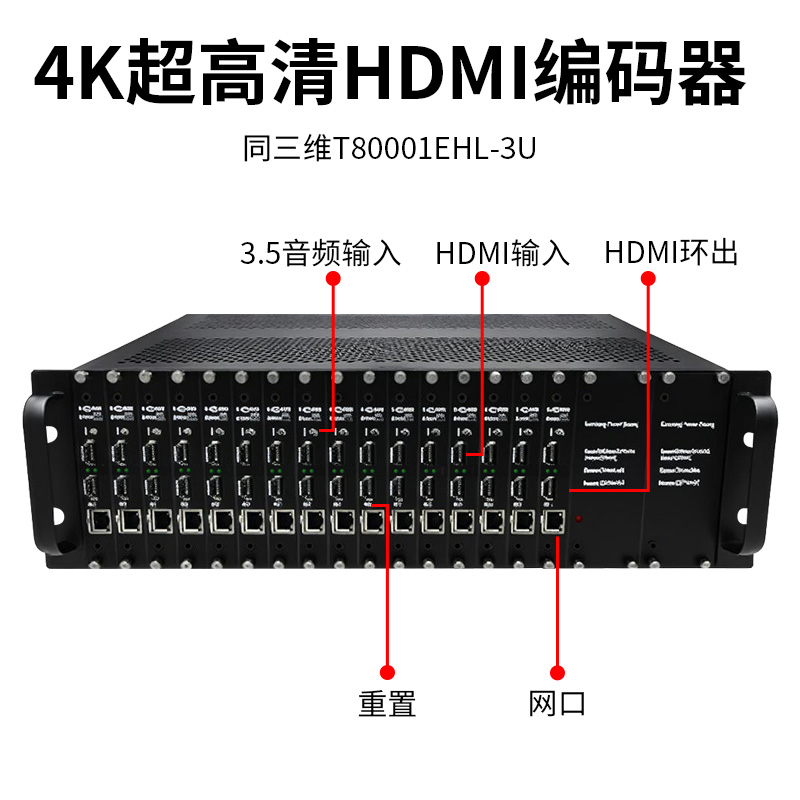

【接口介绍】
