T220E多路高请视频采集卡VGA/DVI/HDMI/色差

PCI-E1.0 x1 一路高清(DVI/VGA/HDMI/分量) + 两路CVBS Video+ 一路音频 ,支持1080P/60Hz,带SDK二次开发包

本店价: 5800
立即购买

同三维T220E多路高请视频采集卡VGA/DVI/HDMI/色差

         同三维T220E可实现高清和标准同时音视频采集,可采集任何高清图形设备输出的DVI、HDMI、VGA、分量信号等高清信号,还可采集非标准逐行CVBS等复合图像信号,适用于高精度、高分辨率的图像采集、高清数字或高清模拟音视频的存储、编码传输等要求。单卡具有1路高清输入同时2 路高清晰CVBS Video信号输入以及1路音频信号输入 ,如果不使用高清信号的话,同时也可以三路CVBS Video信号输入。高清VGA、DVI、HDMI、分量等高清信号都可以自适应支持任何标准,同时HDMI信号还可以支音频。并且配有小档板,小机箱也是可以安装的。

        赠送一款同三维多路视频录播软件,多可以同时录制多达6路视频画面,录制格式包括rms、HTML课件。可以应用于教师评课、课件制作、网络流媒体直播、视频会议等有多场景同时录制要求的场合。了解详情请登录:同三维多路视频录播软件



同三维T220E高清视频采集卡支持1080P:一路高清DVI/VGA/HDMI/分量/复合+两路视频+一路音频

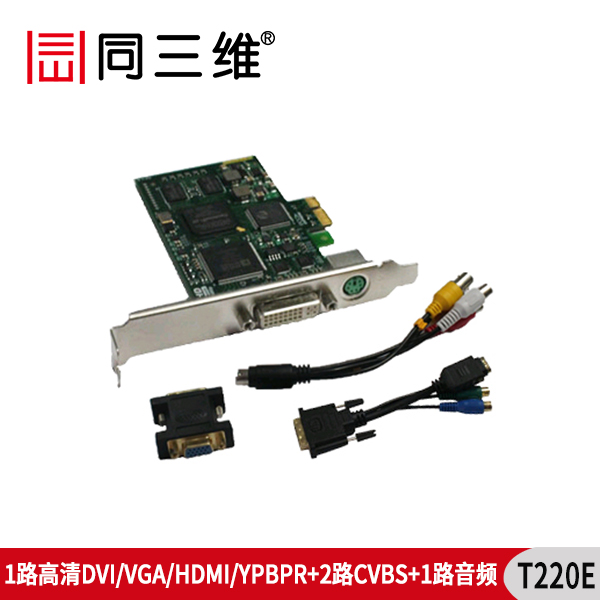

T220E高清视频采集卡

图示:一路高清视频采集卡



【产品特点】

middot; 可同时采集一路高清视频信号#xff08;DVI/VGA/HDMI,两路标清视频信号,1路模拟音频信号。

middot; 高清输入视频信号可达1080p/60 Hz。

middot; 高清信号可采集DVI、VGA、HDMI、分量信号。

middot; 可采集HDMI中的LPCM音频信号。

middot; 微软AVStream标准驱动,可支持大部分Windows上的多媒体视频软件或流媒体软件。

middot; 超小尺寸:102.5mm x 64.5mm,符合Low-Profile 规格。



【产品优势】

middot; 高性能DMA传输功能。

middot; 高清输入可动态切换信号源类型:DVI/HDMI,VGA,分量。

middot; 高清输入端可兼容复合视频#xff08;CVBS#xff09;输入信号。

middot; 高清输入支持自动输入视频格式侦测,自动视频有效区域侦测,自动VGA采集相位调节。

middot; 高清输入支持手工设定有效画面区域功能,可用于画面的剪裁和对特殊输入信号时序的支持。

middot; 高清输入支持多阶画面缩放功能,具有三种针对画面宽高比的缩放模式。

middot; 支持垂直滤波和运动自适应去隔行功能。

middot; 硬件色彩转换,可输出RGB24,RGB32,YUY2,UYVY,I420色彩格式。

middot; 高清输入支持支持色彩调节功能,可调节画面的对比度、亮度、色彩饱和度、色相、Gamma;并可单独调节R,G,B三色的亮度、对比度。

middot; 高清输入支持画面水平、垂直反转功能。

middot; 固件可升级。

【产品规格】

几何尺寸 102.5mm x 64.5mm
主机接口 主机接口PCI-Express x1, Low Profile, 200MB/s 传输带宽
输入接口 1个DVI-I 接口 可转接HDMI,VGA,YPbPr

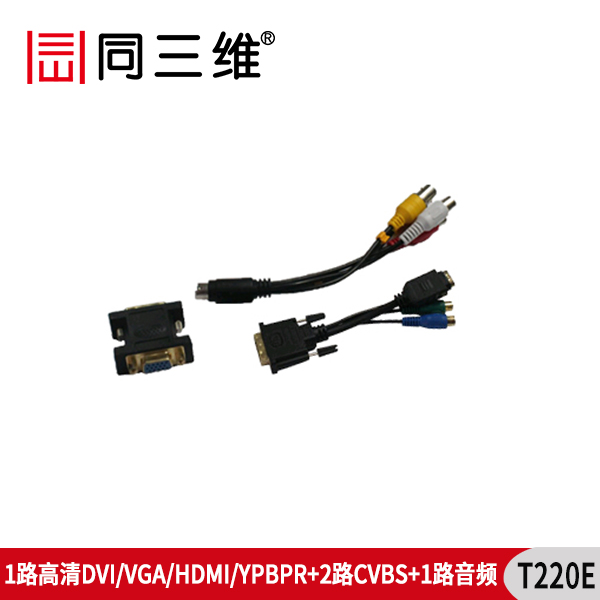

1个DIN-6接口 可转接 2 路CVBS,1路不平衡立体声音频线路输入#xff09;
采样率 CVBS:54MHz 4x Oversampling
RGB/分量:170MHz
HDMI/DVI:225MHz
板载内存 128MB DDR2,工作频率为 160 Mhz,位宽 32bit
VGA输入格式 640x400-2048x1536,像素率低于170MHz即可
分量输入格式 480i、576i、480p,576p,720p,1080i,1080p
DVI输入格式 符合DVI 1.0标准,单连接
HDMI输入格式 符合HDMI 1.3 标准,支持36bit DeepColor
CVBS输入格式 标准PAL/NTSC
高清输出图像格式 大小:40x30-1920x1080,帧率: 1-100 fps,色彩:YUY2, UYVY, RGB24, RGB32, I420
标清输出图像格式 大小:176x144-768x576,帧率: 1-30 fps,色彩:YUY2, UYVY, RGB24, RGB32, I420
操作系统支持 Windowsreg; XP Professional, Windowsreg; Server 2003, Windows Vistareg;, Windowsreg; Server 2008 and Windowsreg; 7x86
功耗 = 8W
工作温度范围 0-50 摄氏度
保存温度范围 -20-70 摄氏度
相对湿度范围 5%-90%

 1. 实际输出帧率受PCI-Express 接口传输带宽限制,可能低于设定值。

【提供二次开发包SDK】

免费提供SDK开发包,方便用户较快地集成到现有的系统中。可广泛应用于网络视频直播、视频会议、录播产品、医疗图像处理、雷达信号数据采集、多屏显示等各个领域。



【系统要求】

系统为以下系统之一即可x86 版或x64版

Microsoft Windows XP

Microsoft Windows Server 2003

Microsoft Windows Vista

Microsoft Windows Server 2008

Microsoft Windows 7

Microsoft Windows Server 2008 R2



【兼容软件】

T220E兼容使用DirectShow接口的各种音视频采集软件和使用DirectSound接口的音频采集软件,如:

Windows Media Encoder

Adobe Flash Media Live Encoder

Real Producer Plus

VideoLAN for Windows



【产品特点】

○画质好:采用10bit采样精度 AD转换器,保障了画面细节丰富,信噪比高,并程度的减少了色边的出现。同时FPGA内实现的5-Tap缩放和运动自适应去隔行技术进一步保障了画质。

○ 音质好:采用96KHz采样率,24bit采样精度AD转换器,实测信噪比在90db以上。

○ 全兼容:兼容Windows下DirectShow/DirectSound API与Linux下V4L2/ALSA API,兼容大量现有音视频处理软件。

○性能高:耗用CPU时间的缩放和去隔行等图像处理在FPGA内完成,极大的减少了CPU的负担,同时高效率 DMA传输方式进一步解放了CPU的能力,从而让CPU专注与用户指定的工作。

○ 升级易:不同与ASIC,FPGA的灵活性极大程度的保护了用户的资产价值,我们通过Firmware/Driver升级的方式不断给用户提供更多的功能和更好的服务。



【应用领域】

1、教育课件录制、多媒体录播录像、会议录制、视频会议,远程教育培训;

2、大屏幕拼接、电视墙行业、虚拟演播室、虚拟现实、工控机等设备;

3、安检 X 光机、雷达图像信号、VDR纪录仪;

4、医疗 X 光机、CT机、胃肠机、腹腔镜、B超机等医疗设备图像采集;

5、网络电视直播、庭审现场录制采集,游戏设备(如PS4 Pro,XBOX One S)录像采集。

一、硬件配置

Intel Core Solo

1G 以上内存空间

主板具有空闲的 PCI-Express x1 扩展槽

二、推荐硬件配置

Intel Core i5

2G 以上内存空间

主板具有空闲的 PCI-Express x1 扩展槽

三、软件需求

系统为以下系统之一即可x86 版或x64版

Microsoft Windows XP

Microsoft Windows Server 2003

Microsoft Windows Vista

Microsoft Windows Server 2008

Microsoft Windows 7

Microsoft Windows Server 2008 R2
