T901 DVI-D转VGA转换器 电脑/控制台/矩阵等输出到大屏

可将一路DVI-D信号转换成VGA模拟信号,输入信号支持电脑、控制台、矩阵等设备。输入也可使用DVI-I接口(仅支持DVI-D信号)、输出使用D-Sub型接口 也可以当作

本店价: 580
立即购买
驱动下载
使用说明

一、产品简介:

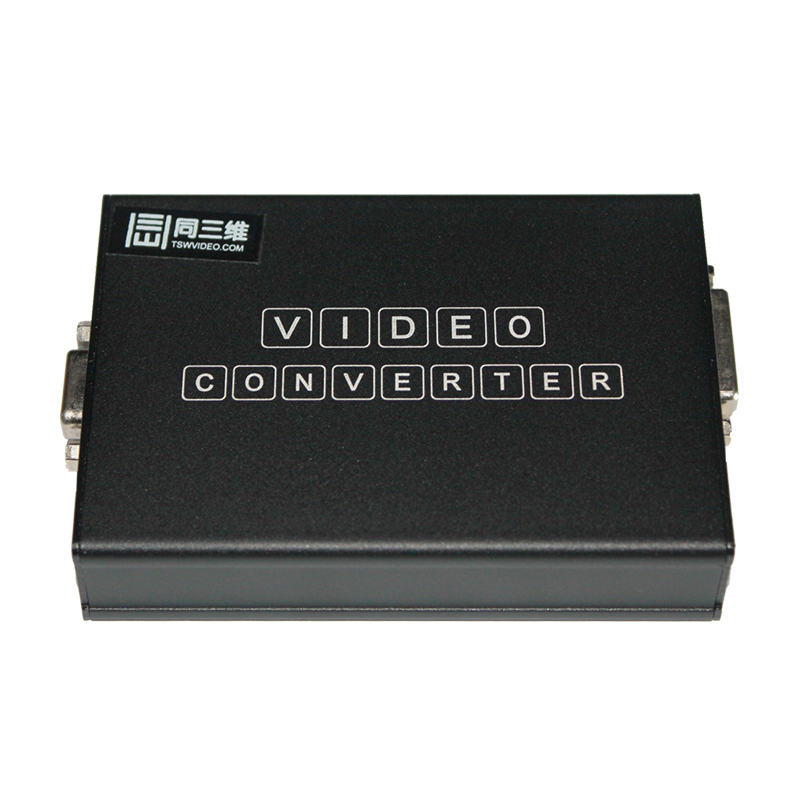

         同三维T901 DVI-D转VGA转换器是一款可将一路DVI-D信号转换成VGA模拟信号,输入信号支持电脑、控制台、矩阵等设备。输入也可使用DVI-I接口(仅支持DVI-D信号)、输出使用D-Sub型接口,非常适合于新建或现有的银行、交通、航空、码头、电力、安防、人防等指挥调度系统,电视电话会议、网络教学播出、LED大屏幕显示系统等。即插即用功能,无需安装任何驱动软件,使用方便。(备注:此设备点对点转换,分辨率随输入的DVI信号而变化)。

DVI-D ( D= Digital ) 是纯数字信号接口, 只能去接 DVI-D 接口的信号。

DVI-I:数字+模拟 DVI-I接口旁边的4针是RAMDAC转出来的模拟信号,当 DVI-I 接DVI-D时,只起了 DVI-D 的作用。


二、参数说明:

① 一路DVI-D数字信号输入;

② 一路VGA(RGB)信号输出;

③ VGA(PC)输出分辨率: 640*480@60Hz、800*600@60Hz、1024*768@60Hz、1280*720@60Hz、1280*768@60Hz、1280*800@60Hz、1280*1024@60Hz、1360*768@60Hz、1600*1200@60Hz、1920*1080@60Hz

④ LED指示灯,当信号源或者信号端出于工作状态时,相应的指示灯会亮。

⑤ 工作电源规格:交流输入(50 /60HZ)--100V-240V,直流输出:DC 5V/1A

⑥ 产品尺寸:110*75*22mm

⑦ 产品重量:180g


三、操作步骤:

① DVI线连接DVI输入端,VGA线连接VGA输出端

② 将电源适配器接入到产品DC端口(注意:输出电压必须5V,过高会损坏产品)

③ 产品正常工作后,端口相应的指示灯亮。

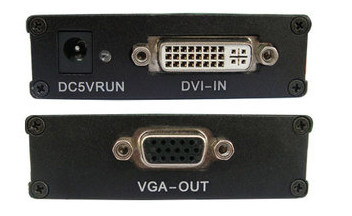

四、接口说明:

DV5V 接DC5V/1A电源适配器

RUN 工作指示灯

DVI-IN接DVI信号源

VGA-OUT接VGA显示设备

产品应用

广泛应用于各种高清视频工程项目中,非常适合于新建或现有的银行、交通、航空、码头、电力、安防、人防等指挥调度系统,电视电话会议、网络教学播出、LED大屏幕显示系统等。
