同三维T730-4K60高清视频转换

12GSDI转HDMI2.0转换器是我司为视频行业开发的一款广电级的接口转换器。采用市场上先进的FPGA 视频处理芯片,将其中一路SDI视频信号转换为1路HDMI视频信号输出.同时将1路6.5MM模拟音频解嵌出来,外部可以接 专业音频处理器,以及耳机监听。此产品广泛用于:广播电视节目编辑制作、4K

本店价: 请来电议价
立即购买
驱动下载
使用说明

1SDI输入,1HDMI输出+1SDI环出+1路6.5MM模拟音频解嵌出来


00

产品简介:



12GSDI转HDMI2.0转换器是我司为视频行业开发的一款广电级的接口转换器。采用市场上先进的FPGA 视频处理芯片,将其中一路SDI视频信号转换为1路HDMI视频信号输出.同时将1路6.5MM模拟音频解嵌出来,外部可以接  专业音频处理器,以及耳机监听。

此产品广泛用于:广播电视节目编辑制作、4K内窥镜影像,电视直播及发射、各大型多媒体高清显示和信息发布和新闻中心、大型舞台展示和AV娱乐中心、体育运动赛场、视频会议、医疗示教、以及安防监控等。


02

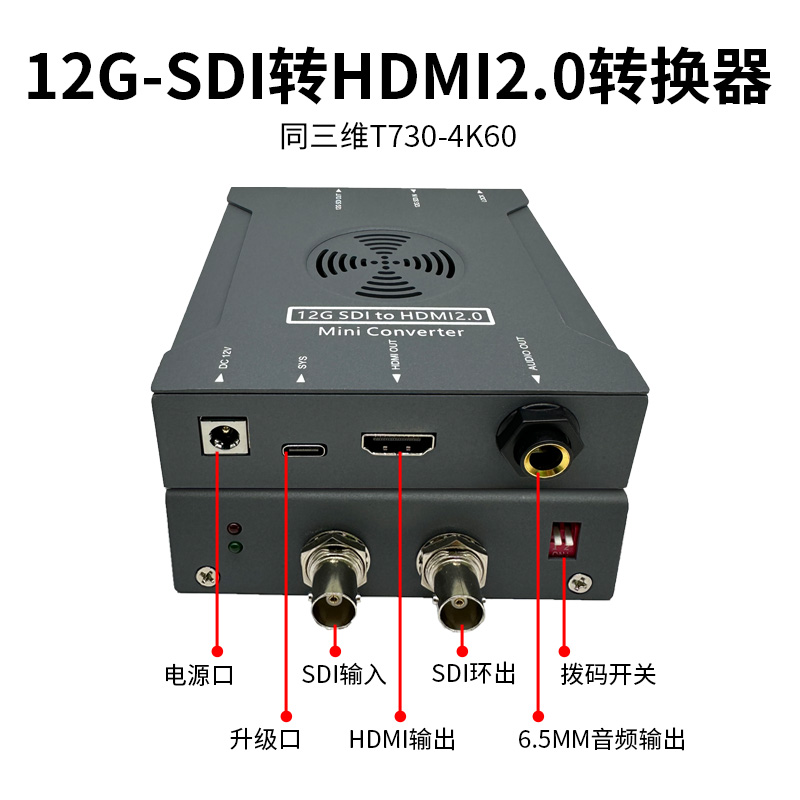

产品接口:

03

产品特性

 12GSDI输入,最高分辨率支持2160P60HZ

 支持1路12GSDI环出

 支持1路HDMI2.0输出

 支持1路解嵌6.5MM解嵌输出

 支持HDMI2.0线缆均衡

 支持内嵌音频

 支持SDI时钟恢复

 支持声音图像同步

 支持远程升级

 支持即插即用功能,支持热插拔

 支持LED灯状态显示

 支持OEM

 支持特殊功能定制


产品规格


输入接 12 GSDI 75 -

输入分辨 最高支持2160P60HZ,输入自适

SDI 143Mbps~11.8Gb/s

SDI SMPTE 292M、SMPTE 372M、SMPTE 424M、SMPTE ST-2081、SMPTE ST-2082

  0.2UI

输出接 HDMI2.0/12GSDI

2160p60/2160p50/2160p30/2160p25HZ;

输出分辨 1080p60/1080p50/1080p30/1080i60/1080i50HZ;720p60/720p50HZ

视频带 18Gbps

HDMI色彩空 YUV4:2:2;RGB4:4:4

信号幅 800mVр-р

音频接 6.5MM模拟音频接

音频采样 48KHZ

工作温 0℃~+50℃

工作湿 20%~70%RH不结

存储温 -20℃~+70℃

存储湿 0%~90%RH不结

 DC12V1A

 3W

 长*宽*高 110*99*25MM

 设备主机0.35KG;完整包0.75KG

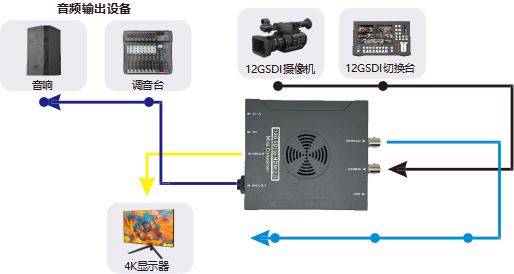

连接示意图
