T190-2D M.2 PCI-E 单路4K超高清HDMI采集卡

同三维T190-2D是单路(1路)HDMI 4K超高清音视频采集卡,可以采集1路HDMI 4K超高清音视频信号,采集下来视频能达到4K:4096*2160,M.2 PCI-E2.0 X4 ,采集卡上有1个转接口(转HDMI的转换口),输入接口支持DVI-D1.0/HDMI1.4a,配件: 1条SHD 转 HDMI type A 转接线缆。尺寸:M.2 2280 标准尺寸

本店价: 5800
立即购买

 同三维T190-2D M.2 PCI-E 单路4K超高清HDMI采集卡

一、产品简介:
         同三维T190-2D是单路(1路)HDMI 4K超高清音视频采集卡,可以采集1路HDMI 4K超高清音视频信号,采集下来视频能达到4K:4096*2160,M.2 PCI-E2.0 X4 ,采集卡上有1个转接口(转HDMI的转换口),输入接口支持DVI-D1.0/HDMI1.4a,配件: 1条SHD 转 HDMI type A 转接线缆。尺寸:M.2 2280 标准尺寸

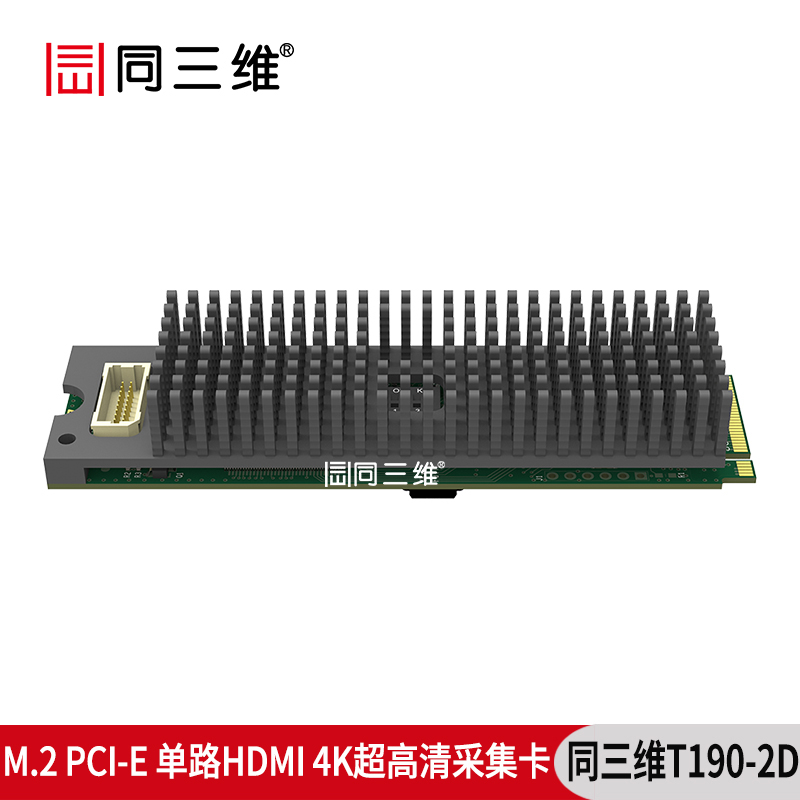

4K高清HDMI采集卡 正面

二、产品特点:
1:最大分辨率支持 4K:4096*2160 30HZ
2:免费提供完整的SDK二次开发包,方便用户较快地集成到现有的系统中,带多种语言的SDK开发包,支持C# VB C++ JAVA HTML5 webRTC等,同时支持微软标准的Directshow进行开发。
3:免费赠送公司采集软件Capture ExpressV2.1 ,支持第三方软件:OBS 、AMCAP、Potplayer等,同时可支持大部分Windows上的多媒体视频软件或流媒体软件。还可以支持国内大多数视频会议软件、视频直播软件、P2P采集端软件,如:上海华平的AVCON视频会议系统、北京威速V2 Conference视频会议、网动、红杉树等等知名品牌的视频软件。
4:采集时占用电脑CPU较低,采集超低延迟。
5:支持操作系统:

Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)
Linux (基于 V4L2,支持 x86,x64 & ARM 架构)

三、产品应用


1、教育课件录制、多媒体录播录像、会议录制、视频会议,远程教育培训;
2、大屏幕拼接、电视墙行业、虚拟演播室、虚拟现实、工控机等设备;
3、安检 X 光机、雷达图像信号、VDR纪录仪;
4、医疗 X 光机、CT机、胃肠机、腹腔镜、B超机等医疗设备图像采集;
5、网络电视直播、庭审现场录制采集,游戏设备(如PS4 Pro,XBOX One S)录像采集。



同三维T190-2D超高清采集卡可以采集1路HDMI4K超高清信号+内嵌音频


接口




特性:




配件



1 x SHD转HDMI type A 转接线



技术规格

支持的操作系统
· Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)
· Linux (基于 V4L2,支持 x86x64 & ARM 架构)
支持的 APIs
· Windows
o DirectShow
o DirectKS
o Wave API/DirectSound/WASAPI
· Linux
o V4L2
o ALSA
支持的软件
· VLC
· VirtualDub
· OBS
· xSplit
· vMix
· VidBlaster
· Wirecast
· Microsoft Media Encoder
· Adobe Flash Media Encoder
· 任何其它使用 DirectShow V4L2 编程接口的编码或流媒体软件
输入接口
· JST SHD 20-Pin 接插件
o DVI-D 1.0
o HDMI 1.4
主机接口
· M.2 PCIe Gen2 x4
输入特性
· 输入视频最高支持 4096×2160 分辨率
HDMI 信号相关的特性
· 297MHz HDMI 接收器
· 自适应 HDMI 均衡器
· 支持自定义的 EDID
· 支持提取 AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut InfoFrame 信息
· 支持全比色法
· 支持像素频率不高于 297MHz RGB/YUV 4:4:4 8-bit 格式信号
· 支持像素频率不高于 297MHz YUV 4:2:2 12-bit 格式信号
· 支持像素频率不高于 170MHz RGB/YUV 4:4:4 10/12-bit 格式信号
· 支持 8 通道的 IES60958/IEC61937 标准的音频流
· 支持提取音频格式信息和通道状态数据
· 支持提取视频时序信息
· 支持提取 3D 格式信息
· 支持提取 Sony/Canon DSLR 的时间码
· 支持 Side-by-Side Half, Top-and-Bottom, Frame Packing 3D 模式
采集格式
· 采集信号分辨率最高可支持 4096×2160像素
· 采集帧率最高可支持 144fps (实际采集帧率可能会受限于 PCIe 带宽和画面分辨率)
· 支持 4:2:0 8-bit 采集格式: NV12I420YV12
· 支持 4:2:2 8-bit 采集格式: YUY2YUYVUYVY
· 支持 4:4:4 8-bit 采集格式: V308IYU2V408BGR24BGR32
· 可通过 Eco Capture SDK (基于 DirectKS 的版本) 支持更多的采集格式
视频处理功能
· 视频处理流水线的处理带宽可达 360M 像素/s
· 8-bit 4:4:4 视频处理
· 视频剪裁
· 视频缩放
· 视频去隔行
o 两场行交错
o 两场混合
o 仅顶场
o 仅底场
· 视频宽高比变换
o 自动或手动选择输入视频宽高比
o 自动或手动选择采集视频宽高比
o 三种宽高比变换模式: 忽略 (各向异性)、剪裁、填充 (上下或左右填充黑边)
· 视频色彩空间转换
o 自动或手动选择输入色彩空间和量化范围
o 自动或手动选择采集色彩空间、量化范围和饱和度范围
o 支持 RGBYCbCr 601YCbCr 709YCbCr 2020 色彩空间
o 支持有限或完整的量化范围
o 支持有限、完整和扩充色域的饱和范围
· 视频帧率变换
一机多卡
· 支持同一个系统中安装多片卡
· 板载拨码开关,提供 16 个编号,用于对卡进行编号
· 当拨码开关设定 1 时,系统硬件设备树中将显示:“01Eco Capture HDMI 4K M.2”
· 以此类推
· 在用户软件中显示的视频音频设备也将包含卡的编号
多路复制采集流
· 对于任一路输入信号可输出任意路相同格式采集流
时间戳和 A/V 同步
· 基于硬件实现的 100ns 高分辨率时钟
· 音频帧 (192 个音频采样) 和视频帧都被硬件时钟标记到达采集卡的时间戳
· 硬件时钟可跨卡同步 (通过 SDK 实现)
视频采集 SG-DMA
· 在 PCIe 2.x 的系统中每路 DMA 带宽可达约 1200MB/s
· 在 PCIe 1.x 的系统中每路 DMA 带宽可达约 800MB/s
· 支持自动检测 Intel GPU 块状图像表面
· 支持 AMD GPU DirectGMA
· 支持 Nvidia GPU GPUDirect
SDK
· Eco Capture SDK for DirectShow 为开发者提供了快速的整合采集卡扩展特性的途径
·  (Windows)
· Eco Capture SDK for DirectKS 可以为开发者提供最大的灵活性和最高的性能 (Windows)
Windows 驱动程序自定义修改
· 所有的选项都可以通过注册表进行三级的管理:所有设备,特定型号和特定设备
· 视频、音频、十字交叉过滤器名称可通过注册表定制
固件升级
· 在同一系统中的多片卡可以同时升级
· 当采集卡未被占用时无需关闭电源即可完成卡的升级
· 安全升级,升级过程中出现断电、系统崩溃等异常情况后固件会自动恢复至出厂版本
· (仅适用于 1.21 及更高版本的固 件)
LED 指示灯
· LED 灯的状态显示了每一路的工作状态: 空闲,输入信号已锁定,内存错误或 FPGA 配置错误
尺寸
· M.2 2280 标准尺寸
配件
· 1 SHD HDMI type A 转接线缆
功耗
· 3.3V 电源的最大电流: TBD
· 最大功耗: TBD
工作环境
· 操作温度:0 40 摄氏度
· 保存温度:–20 70 摄氏度
· 相对湿度:5% 90% (非冷凝状态)
