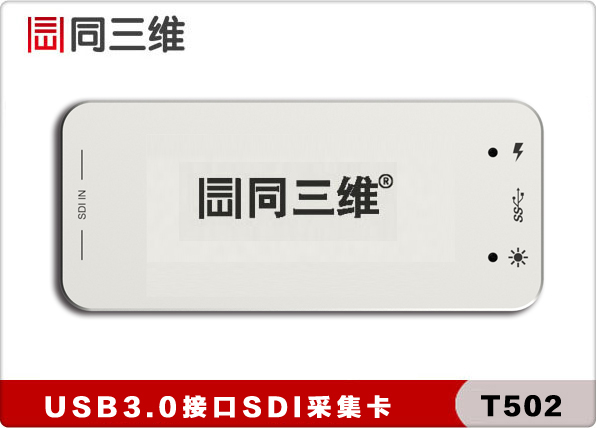

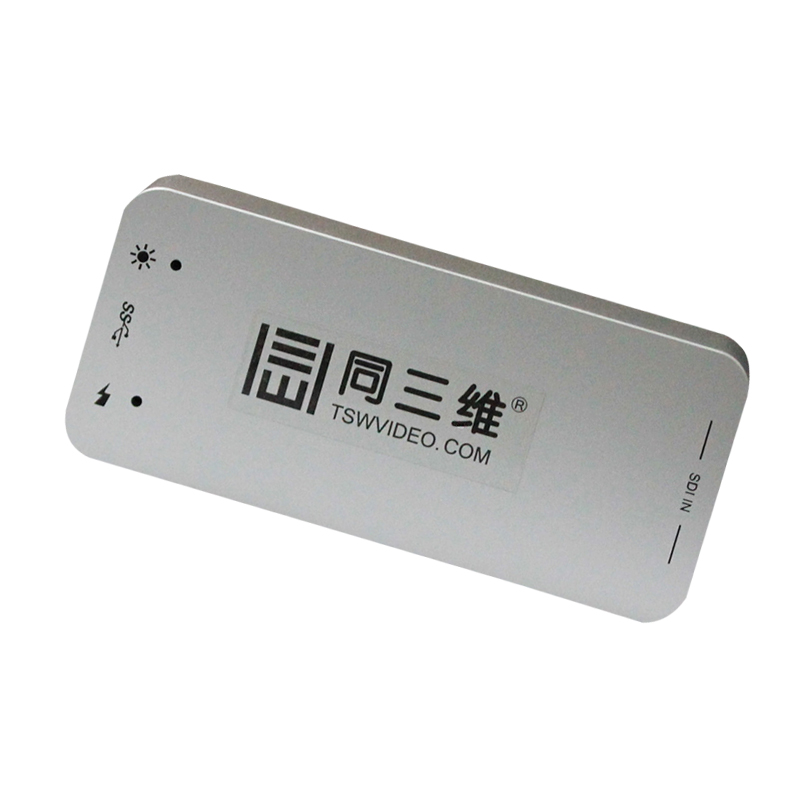

T502 USB3.0外置SDI高清USB视频采集卡采集盒

USB3.0 采集1路SDI高清信号, 最高分辨率支持1080P/60Hz 无需安装驱动,即插即用 兼容Windows、Linux、OS X操作系统

本店价: 3800
立即购买
驱动下载
使用说明



重要通知:本产品已经停止生产和销售,请您点击后方链接移步查看同类型产品,请点击后方型号文字前往:T500系列

      同三维继之前推出T300 USB3.0视频采集卡后,又创造性的推出了T502 免驱USB3.0 SDI视频采集卡,其采用USB 3.0接口,实现超高速传输,直接从计算机获得供电,无需外接笨重的电源适配器,具有非常好的便携性。您可以使用便携式设备采集到质量无压缩的1080HD视频了。在 Intel 原生 USB 3.0 芯片组上数据传输性能比 PCI-Express x1 GEN 1.1 接口高 50% 左右,可达到 1080p60。同三维T502 USB高清



SDI采集卡可转接USB2.0使用或者也可以通过 PCI Express 接口扩展出 USB 3.0 接口。









【产品规格】







产品规格







主机接口







USB3.0,*300-350MB/s传输带宽
USB2.0,*40MB/s 传输带宽







输入接口







1个MCX接口可通过转接线缆转成BNC接口







SDI视频输入







1路SD/HD/3G-SDI视频信号







SDI音频输入







1路 SDI 内嵌音频采集48KHz







标 准







SDI输入格式







SD/HD/3G-SDI,符合SMPTE-259/274/296/372/424/425/292标准





输出格式分辨率:

640×480 / 640×360 / 720×480 / 720×576 / 768×576 / 856×480 / 960×540 / 1024×576 / 1280×720 / 1920×1080

帧率:25/29.97/30/50/59.94/60 fps





传输速率







SDI:270Mb/s,1.485Gb/s,2.97Gb/s







音视频捕获







符合UVC USB video class UACUSB audio class规范







输出色彩空间







YUY2、RGB24







视频处理







色彩空间转换







硬件色彩转换







画面缩放







硬件缩放







图像调节







亮度、对比度、色调、饱和度等画面调节功能







其 他







操作系统支持支持







以下操作系统的x86和x64版本:
Windows 7
Windows Server 2008 R2
Linux Kernel version 2.6.38 and above
OS X 10.8 and above







兼容软件







Windows Media Encoder Windows
Adobe Flash Media Live Encoder Windows, OS X
Real Producer Plus Windows
VLC Windows, OS X, Linux
QuickTime Broadcaster OS X
QuickTime Player OS X
Wirecast Windows, OS X 等







兼容开发接口







DirectShow Windows  DirectSound Windows,
V4L2 Linux, ALSA Linux







板载内存







64MB DDR2,工作频率为 300 MHz,位宽 16bit







升级







固件可升级







安装







通过 USB3.0 接口与电脑相连,并兼容 USB2.0 接口,但采集帧率有所降低







几何尺寸







84.25x42.8x12.6 L/W/H, mm







功耗







lt;= 2.5W







工作温度范围







0-50 摄氏度







保存温度范围







-20-70 摄氏度







保存湿度范围







5%-90 %

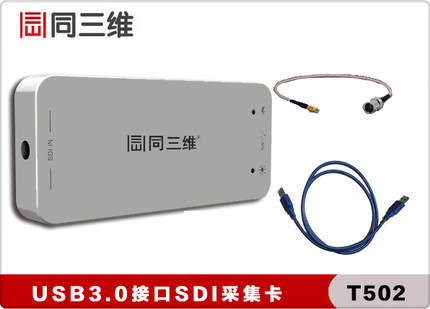

标准附件





 USB 3.0 线缆 1 根



 MCX to BNC 线缆 1 根



请注意:



 实际 USB3.0 传输带宽与主机芯片组和计算机主板相关,可能低于此处所写数值。

产品特性





 采集单路 SD/HD/3G-SDI 视频信号。





 输入输出视频信号可达 1080p/60 Hz。



 UVC 兼容视频采集,YUV422 视频输出



 UAC 兼容 SDI 音频采集,48KHz PCM 音频输出。



 无需安装驱动,的 PnP。



 兼容 Windows、Linux、OS X 操作系统。

 尺寸:84.25x42.8x12.6 L/W/H, mm。





高级特性





 USB3.0,300-350MB/s 传输带宽,兼容 USB2.0。



 视频、音频处理由采集棒完成,不占用主机 CPU。



 自动判断输入视频格式,并自动变换至制定的输出大小、帧率。



 自动判断输入音频格式,并自动变换至 48KHz PCM 音频。



 亮度、对比度、色调、饱和度等画面调节功能。



 支持一机多棒。



 固件可升级。

超强兼容性兼容





 多种 USB 3.0 芯片组Intel,Renesas,ASMedia,Fresco Logic、兼容通过 PCIe Gen1.1 x1 扩展的 USB 3.0 接口。





兼容 USB 2.0 接口。



兼容Windows 7, 8, 8.1、Linux 内核版本2.6.38及以上,OS X 10.8及以上。



支持多种标准开发接口,Windows:DirectShow,DirectSound;Linux:V4L2, ALSA, OS X:QuickTime。

兼容多种软件:Windows Media Encoder Windows,Adobe Flash Media Live Encoder Windows, OS X,Real Producer Plus Windows,VLC Windows, OS X, Linux,QuickTime Broadcaster;OS X,QuickTime Player OS X,Wirecast Windows, OS X 等hellip;





性能强劲





支持1920x1200p60 CVT-RB视频输入。



YUY2 格式下支持1920x1200p60 视频输出。



RGB24 格式下支持1920x1080p60 视频输出。



视频、音频处理由采集棒完成,不占用主机CPU。



功能丰富



支持单机连接多个采集棒同时工作。



支持视频分辨率、帧率和音频采样率上/下变换。



支持亮度、对比度、色调、饱和度等画面调节的功能。



符合UVC规范的HDMI视频采集,支持YUV 4:2:2 YUY2 或 RGB 4:4:4 RGB24视频输出。



符合UAC规范的HDMI音频采集,48KHz PCM 立体声音频输出。



可以在不更换硬件的情况下,使用固件升级的方法升级同三维视频处理引擎。

自动检测并去隔行信号。



简单易用



在Windows、Linux、OS X 上均无需安装驱动,的即插即用。



自动检测输入视频格式,并自动变换至指定输出大小、帧率。



自动检测输入音频格式,并自动变换至 48 KHz PCM 立体声音频。



稳定可靠

采集棒板载64MB DDR2内存,可以有效的进行视频帧缓冲和USB传输流量控制,避免当 USB 传输带宽被抢占时造成画面中断或错误。

稳定性经过7x24h高低温0-50度不间断满负荷工作验证。

提供二次开发包SDK

提供完整SDK开发包 C++、C#、VB ,方便用户较快地集成到现有的系统中。可广泛应用于网络视频直播、视频会议、录播产品、医疗图像处理、雷达信号数据采集、多屏显示等各个领域。





 应用领域





 1、教育课件录制、多媒体录播录像、会议录制、视频会议,远程教育培训;





2、大屏幕拼接、电视墙行业、虚拟演播室、虚拟现实、工控机等设备;



3、安检 X  光机、雷达图像信号、VDR纪录仪;



4、医疗 X  光机、CT机、胃肠机、腹腔镜、B超机等医疗设备图像采集;



5、网络电视直播、庭审现场录制采集,游戏设备(如PS4 Pro,XBOX One S)录像采集。



 此款同三维T502 USB3.0高清

SDI采集卡可以说是目前国内市场上少有的多功能、多用途、稳定性强、采集视频格式多等优点,支持 DirectShow 应用软件为您的采集和流传输提供更多的选择.
