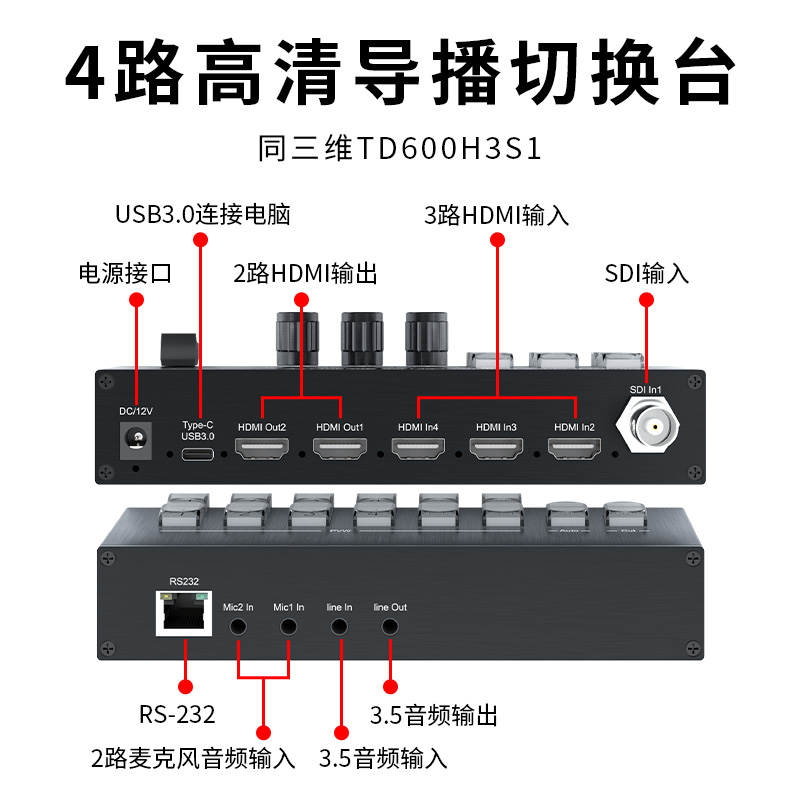

3路HDMI输入+1路SDI输入+2路HDMI输出，2路MIC+1路LINE IN+1路LINE OUT,输入和输出支持高清1080P60，1路TYPE-C（USB3.0）输出，1路RS232，四画面切换、多种画中画输出，OSD功能，音频混音跟随、USB采集卡功能（连电脑通过OBS/快手/抖音等直播软件直播）

产品介绍

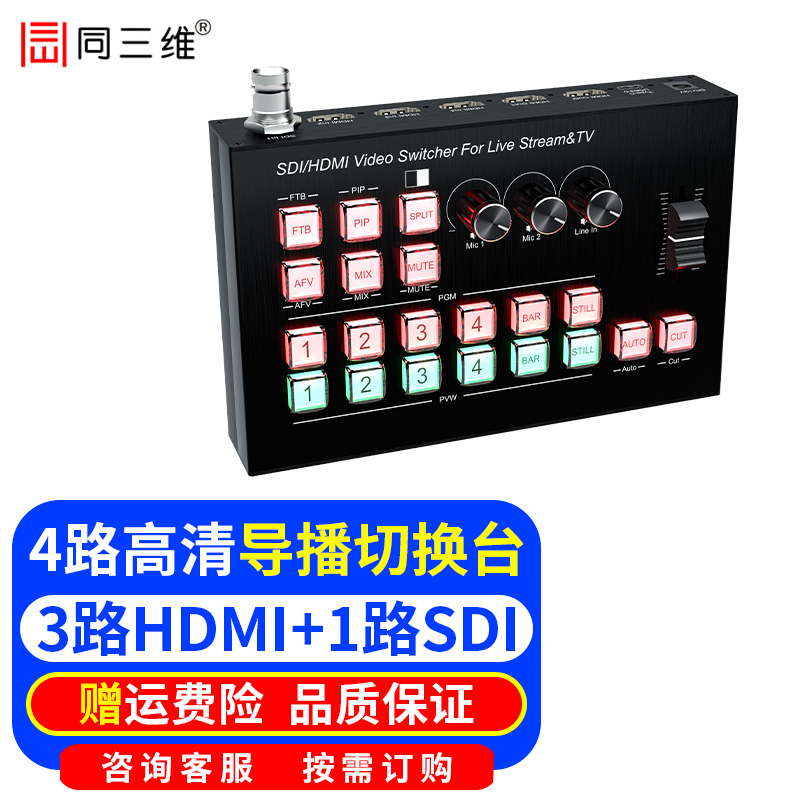

SDI/HDMI导播切换台，1路SDI信号输入3路HDMI输入支持分辨率1080P@60,并且支持HDCP1.4标准，支持HD内嵌音频或者外部模拟音频，混合处理后，可嵌入到输出的HD信号中，也可从模拟端口输出。所有输入信号的分辨率自动适应，输出分辨率为1920X1080@60Hz。满足广播电视，节目制作，访谈演讲现场制作，户外体验赛事，学校课件制作等视频切换需求。可在直播和各种活动场所中使用。

产品特点：

* 1路SDI信号输入支持分辨率为1920*1080/60Hz,支持100米无损传输；

* 轻松转换广播级SDI信号；

* 3路HDMI高清输入；2路HDMI高清输出；

* 1路Type-C 3.0采集接口，支持YUY2采集；

* 支持OSD显示输入通道信号，分辨率信息，音量信息；

* 支持MIC,LINE IN,之间混音输出（LINE OUT固定混音输出）；

* 支持HD音频跟随（固定跟随PGM);

* 支持LINE OUT和HD音频输出；

* 支持断电保存设置；

* 高品质按键，彩色背光设计；

规格参数：

SDI 输入分辨率 ................................................. 最高1080P@60Hz

SDI传输速率 ...................................................... 最高2.97Gbps

SDI输入线缆长度 ......................... 最大100米 使用RG6 75R高清数字视频线缆

SDI支持信号源 ............................................ SD-SDI/HD-SDI/3G-SDI

HDMI 输入分辨率 .................................................... 1080P@60Hz

HDMI 输出分辨率 .................................................... 1080P@60Hz

Type-C 3.0 采集和推流视频输出模式 ................................. YUY2、MJPEG

支持音频格式 .............................................................. PCM

最大带宽传输 ......................................................... 148.5MHz

最大传输速率 ....................................................... 1.65x3Gbps

输入线缆长度 ............................. 1080P/60Hz≤15米 AWG26 HDMI 标准线缆

输出线缆长度 ............................. 1080P/60Hz≤15米 AWG26 HDMI 标准线缆

最大工作电流 ............................................................ 0.85A

电源适配器规格 ..................... 输入AC(50Hz,60Hz)100V-240V;输出：DC/12V 2A

工作温度范围 .................................................. (-15℃ to +55℃)

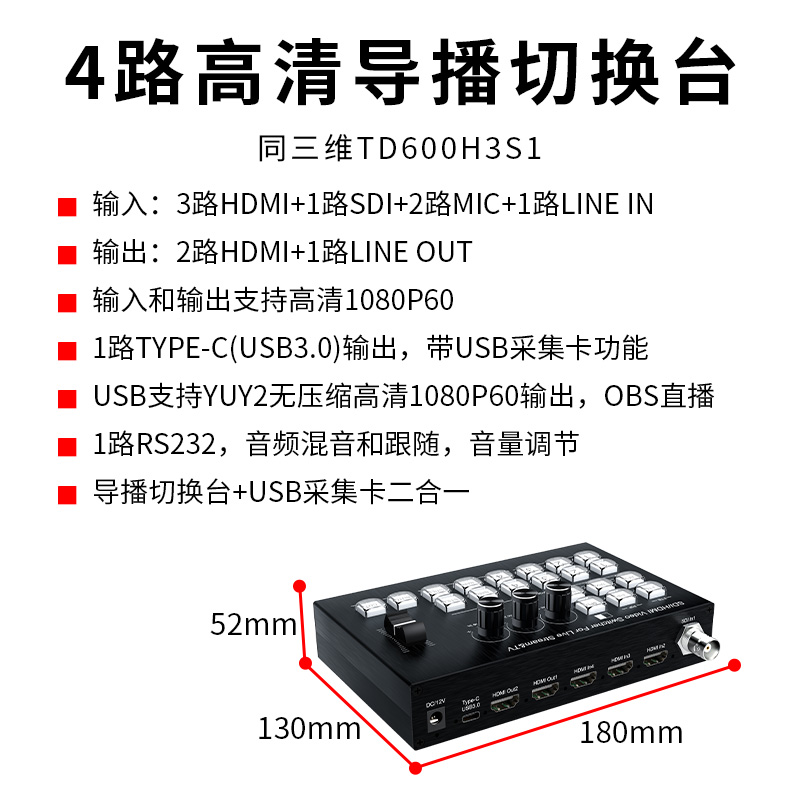

尺寸 ............................................................ 180x130x52(mm)

重量 ..................................................................... 557g

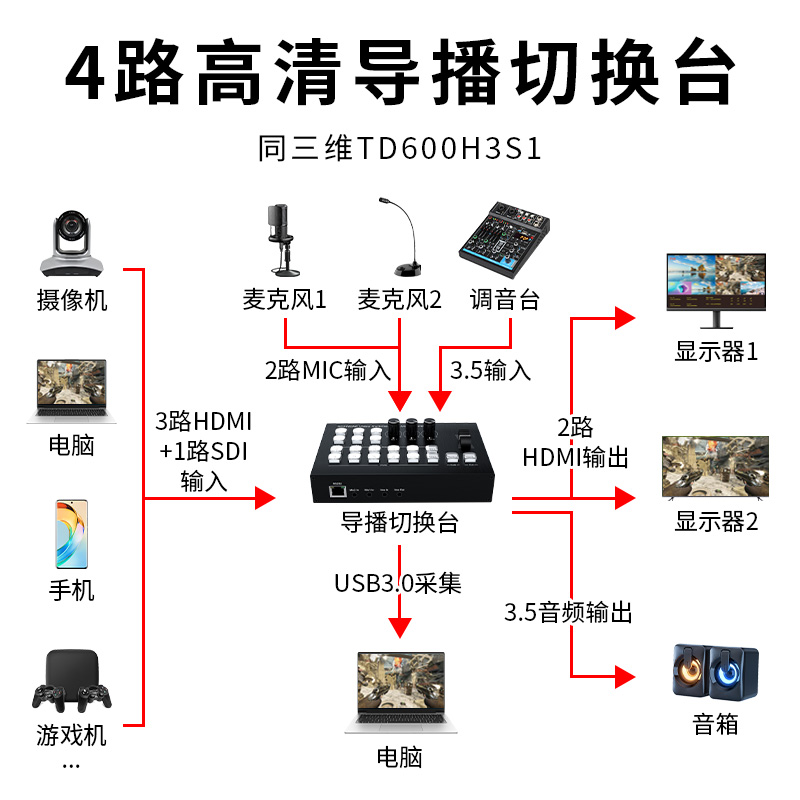

连接示意图：
