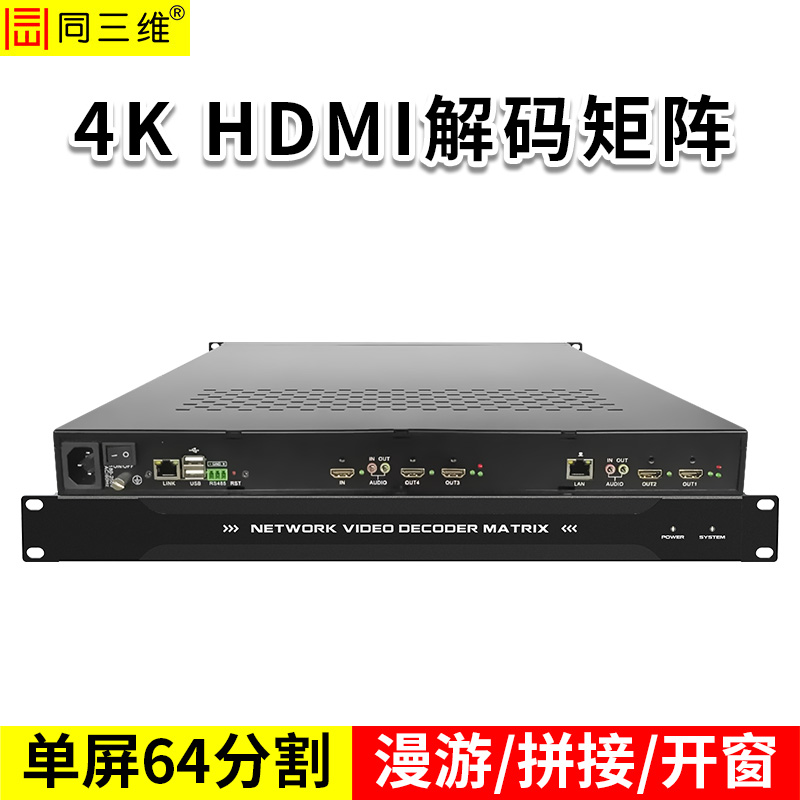

1路HDMI输入+4路HDMI输出，1路HDMI编码，单屏开窗解码可支持64画面分割，1U机箱，可画中画、分割、漫游、开窗、拼接、轮询等功能，支持视频文件播放，输入和输出支持4K30，支持RS485

一、产品简介：

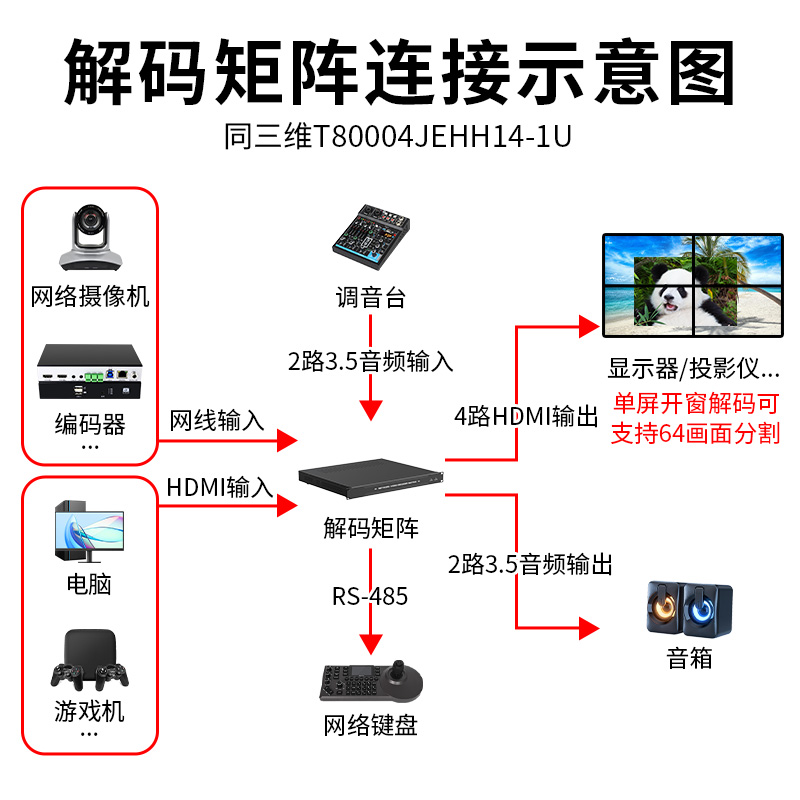

    网络解码矩阵是专为中、大型电视监控系统的中心管理而设计，采用最新的安防专用编解码芯片，针对H.265解码，向下兼容H.264网络解码矩阵。采用嵌入式LINUX架构，模块化结构，保障系统的稳定运行。可通过ONVIF及多种私有协议接入各种主流IP摄像机的图像，也可以通过ONVIF服务器端版本、RTSP协议或多种私有协议接入NVR、DVR、CVR连接的摄像机，还可以选择通过流媒体接入局域网和外网的IP摄像机图像，转发到解码矩阵，实现图像解码、分割、拼接、开窗、漫游等功能，保证图像切换的高效，快速和稳定。可广泛应用于超市、商铺、办公楼、住宅小区、办公楼、学校、、酒店、工厂等监控场所

二：产品特点：

1. 采用嵌入式Linux操作系统，支持7×24小时稳定运行，不易受到黑客、病毒的入侵和攻击

2. 支持HDMI 1.4，4K30视频输入输出接口

3. 设备结构：采用多模块设计，2U机箱最多4个模块

4. 支持多机级联

5. 最大解码分辨率为1200W，单口解码能力最高可达36cif

6. 支持开窗、漫游、画中画功能

7. 支持小间距LED显示

8. 支持大屏开关机功能

9. 支持解码G.711A、G.711U格式的音频

10. 拥有自主知识产权的解码算法，解码效率高，图像清晰

11. 支持中心服务器对设备业务进行配置和管理

12. 支持高清、标清混合的视频解码

13. 支持本地升级和远程升级

14. 支持解码宇视、海康、大华等多个品牌厂商的码流

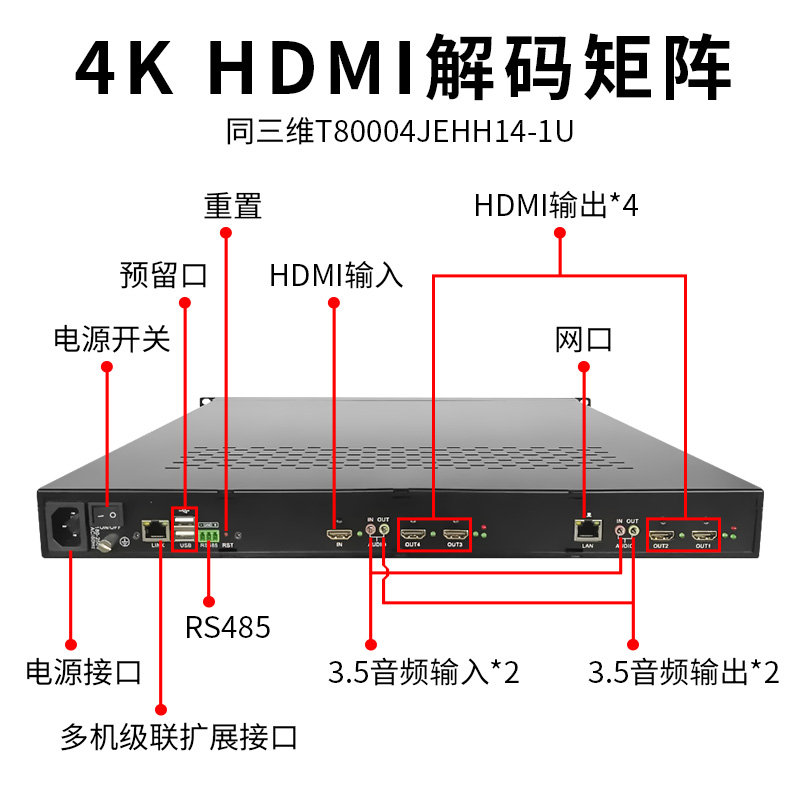

三、接口示意图

四、模块参数

3.1单模块解码功能

1．支持H.265 Main Profile Level5.1、H.264 Baseline/Main/High Profile Level5.0、MPEG4 SP L0~L3/ASP L0-L5、MJPEG/JPEG Baseline解码；

2．单屏支持8路4K/32路1080P/64路720P/128路D1视频解码

3．支持4K、500W、300W、200W、130W等标准视频解码；

4．支持PAL/NTSL等标准格式；

5．支持标准ONVIF接入；

6．支持RTSP直接视频取流；

7．支持视频文件播放；

3.2单模块编码功能（可选配HDMI输入，最高支持4K30编码输入）：

◆支持1个HDMI 1.4信号接入编码；

◆支持输入信号H.264 Baseline/Main/High Profile Level5.1标准编码；

◆支持MJPEG/JPEG Baseline编码；

◆支持编码4K30Hz、1080P60Hz、720P等分辩率；

◆支持编码时分辨率可调、帧率可调；

◆支持编码后视频流加密；

3.3单模块输出

◆支持1个HDMI 1.4接口输出；向下兼容HDMI1.3等版本；

◆支持1个HDMI 1.4输出3840×2160@30fps；

◆单屏支持最大64屏分割 ；

3.4单模块网络：

◆带1个10/100/1000Mbps自适应网口；

3.5单机功能：

◆单机由多模块组成，功能相当于多模块的整合；

◆带2个USB口（扩展用，不支持USB操作控制解码矩阵）；

◆带RS485接口，支持接入各类模块设备；

◆带RESET硬复位出厂。

◆带音频输入与输出。

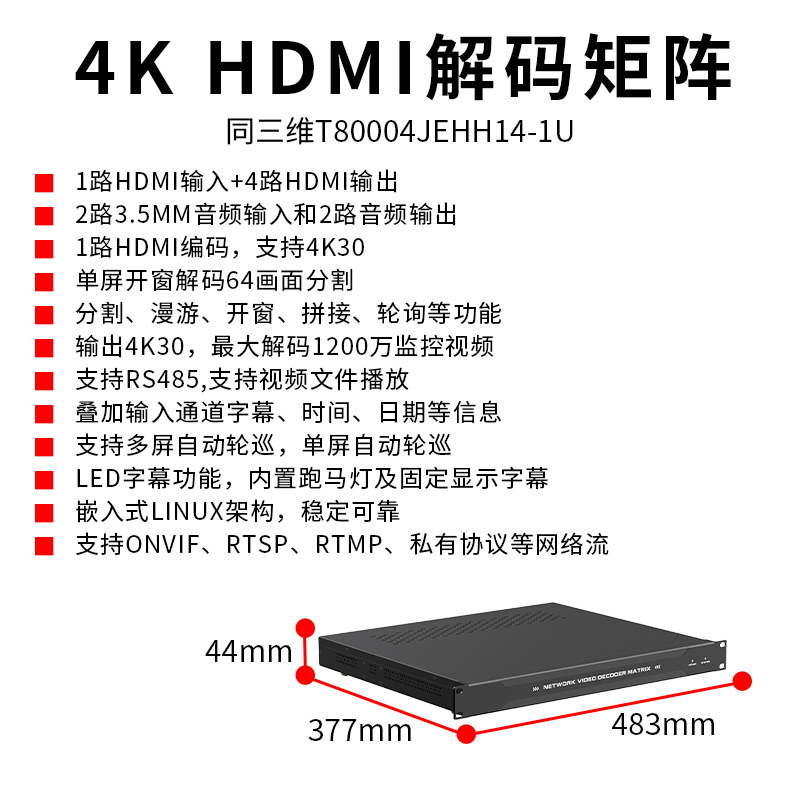

五、产品参数

六、接口示意图
