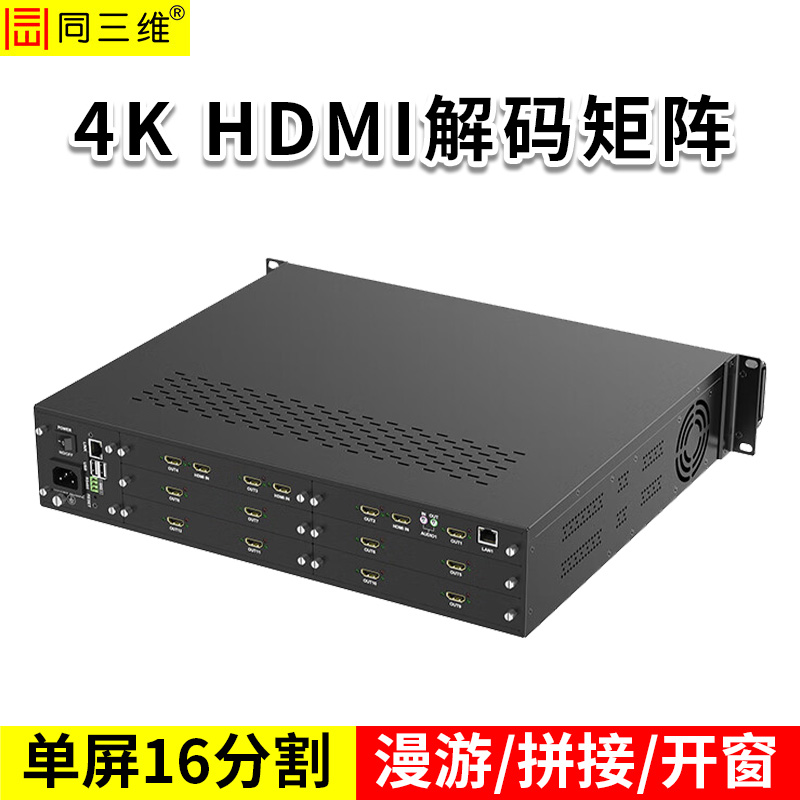

同三维T80004JEH3H12-2U高清网络解码矩阵

（16分割）

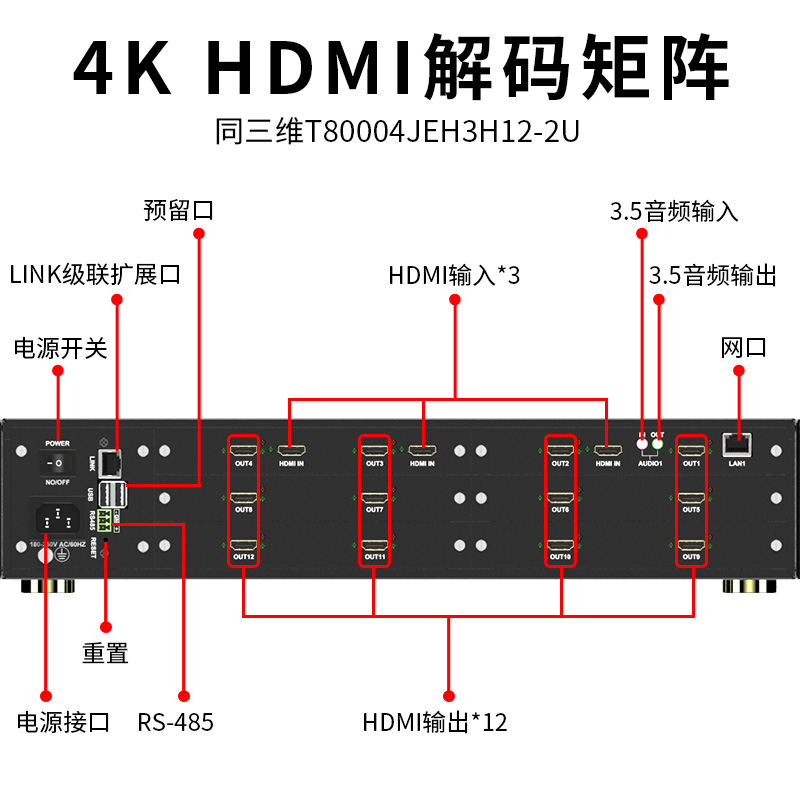

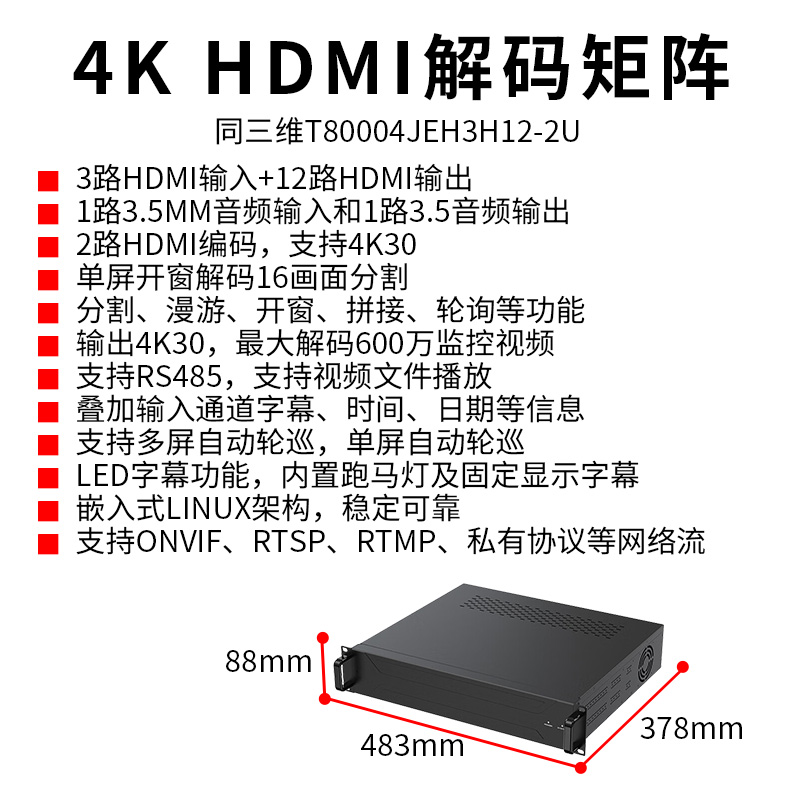

单屏开窗16分割，3个HDMI输入+12个HDMI输出，1个3.5音频输入和1个3.5音频输出，3路HDMI编码，12路HDMI解码输出，输入和输出支持4K30超高清，单屏开窗解码可支持16画面分割，2U机箱，可画中画、分割、漫游、开窗、拼接、轮询等功能，支持视频文件播放，支持RS485

产品概述：

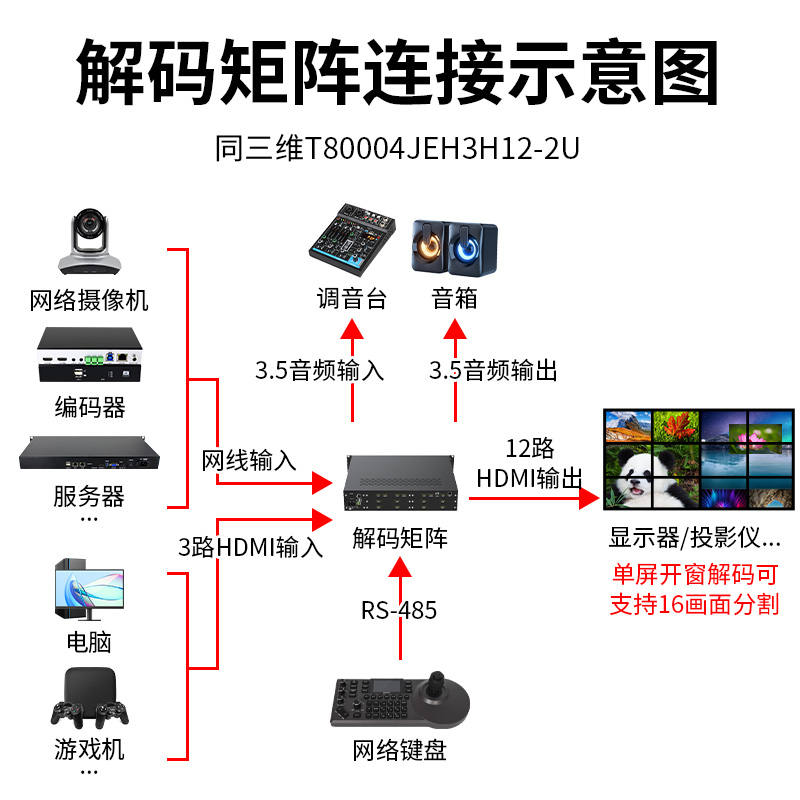

高清网络解码矩阵是专为中、大型电视监控系统的中心管理而设计，采用最新的安防专用编解码芯片，针对H.265解码，向下兼容H.264网络解码矩阵。采用嵌入式LINUX架构，模块化结构，保障系统的稳定运行。可通过ONVIF及多种私有协议接入各种主流IP摄像机的图像，也可以通过ONVIF服务器端版本、RTSP协议或多种私有协议接入NVR、DVR、CVR连接的摄像机，还可以选择通过流媒体接入局域网和外网的IP摄像机图像，转发到解码矩阵，实现图像解码、分割、拼接、开窗、漫游等功能，保证图像切换的高效，快速和稳定。

高清网络解码矩阵采用最新的安防专用编解码芯片，专为H.265标准及4K超高清编解码而设计，产品采用嵌入式LINUX架构，保障系统的稳定运行，采用模块化设计，可以在大型、超大型数字安防监控系统中实现解码、编码、拼接、分割、回显等功能，为工程项目最大程序解决大数据数字化监控系统提供解码上墙及多信号输入编码等提供一站式解决方案。

高清网络解码矩阵可广泛应用于超市、商铺、办公楼、住宅小区、办公楼、学校、、酒店、工厂等监控场所，为网络视音频解码输出、大型电视墙解码、拼接分割上墙等服务提供强有力的支持。

一、产品特点：

1、设备结构才用主机箱加模块设计、可任意选择模块进行搭配使用、灵活搭配、后期维护方便；

2、采用LINUX系统，确保系统稳定可靠，7x24小时无休，满足各种工程项目需求；

3、4K输入、输出，最大解码600万监控视频向下兼容；

4、单屏支持最大拆分16个窗口；

5、支持1/2/4/6/8/9/12/15/16画面分割显示，支持视频图像任意分割、合并功能；

6、支持自定义输出分辩率；

7、支持通过ONVIF协议添加的摄像机自动同步名称；

8、单模块支持2路600万/4路1080P/8路720P/12路D1（最大600万向下兼容）；

9、支持ONVIF、RTSP、RTMP；

10、支持录像机回放，目前可支持海康录像机回放；

11、支持LED字幕功能，内置跑马灯及固定显示字幕；

12、用户可以任意修改输入源信息、叠加字幕；

13、支持平板、手机快速操作切换；

14、支持网络接入互联，支持网络键盘控制、RS485键盘控制及浏览器界面软件操作控制；

15、个性化管理功能，分普通用户和管理员用户权限；

16、内嵌数据库，对用户设置好的参数和视频可导出和导入；

17、支持场景，分组，多屏自动轮巡，单屏自动轮巡；

18、音频功能支持HDMI输入输出；

19、支持H.265/H.264 编码：600万@30fps向下兼容；

20、标准机架式设计，2U标准机箱，满足各种规模的监控、拼接、控制需求。

二、模块功能（解码）

1、支持H.265 Main Profile Level5.1、H.264 Baseline/Main/High Profile Level5.0、MPEG4 SPL0~L3/ASP L0-L5、MJPEG、JPEG Baseline解码；

2、支持600W、500W、300W、200W、130W等标准视频解码；

3、支持PAL/NTSL等标准格式；

4、支持标准ONVIF接入；

5、支持RTSP直接视频取流；

6、支持视频文件播放。

三、模块功能（编码）

1、支持输入信号H.264 Baseline、Main、High Profile Level5.1标准编码；

2、支持MJPEG、JPEG Baseline编码；

3、支持编码4K@30帧、1080P、720P等分辩率

4、支持编码时分辨率可调、帧率可调

5、支持编码后视频流加密。

四、模块功能（网络）

1、带1个10/100/1000Mbps自适应网口。

五、模块功能（USB）

1、带2个USB 2.0接口（预留口、暂时无功能）。

六、模块功能（RS485）

1、带1个RS485接口（可接入各类RS485设备、如RS485接口的键盘控制器）。

七、产品功能（输出）

1、拼接：可多机级联，由多台机实现更多大型、超大型拼接；可实现屏形非标准长宽比随意拼接，操作界面虚拟现场摆放；

2、分割：单屏可实现最大16屏分割，可自定义非标准长宽比异形分割；

3、画中画漫游：可实现单机多口、多机多口间随意开窗实现画中画、漫游功能，开窗口尺寸随意设置。

八、产品功能（操作控制）

1、支持网络键盘直接操作控制全部功能；

2、支持模拟键盘切换控制；

3、支持跨平台图形化界面浏览器（支持IE/CHROM/360浏览器/QQ浏览器/Firefox等浏览器）控制；

4、支持客户端控制、支持我公司平台软件控制；

5、提供SDK，支持第三方软件接入控制。

九、产品功能（特色功能）

1、支持模式设置、模式自动或手动切换调用；

2、支持视频源按时间段、时间间隔的方式在单个或多个窗口上轮巡。

十、产品功能（运维）

1、支持远程/本地配置文件导入导出；

2、支持远程/本地升级；

3、支持远程控制。
