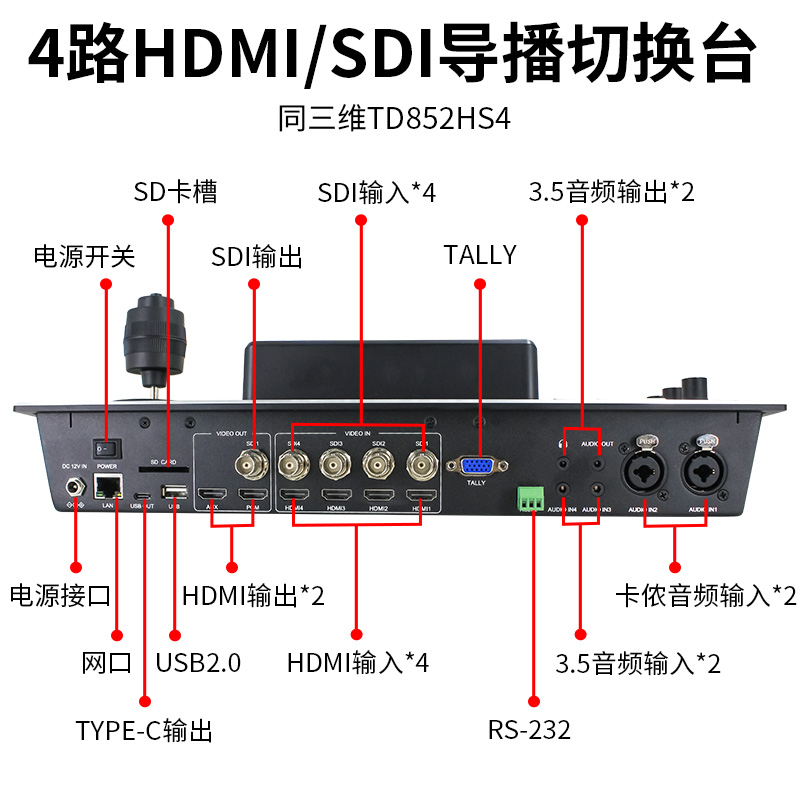

视频输入接口

4路HDMI/4路 SDI、1路 USB（本地媒体视频）/1路NDI/1路/RTSP

视频输出接口

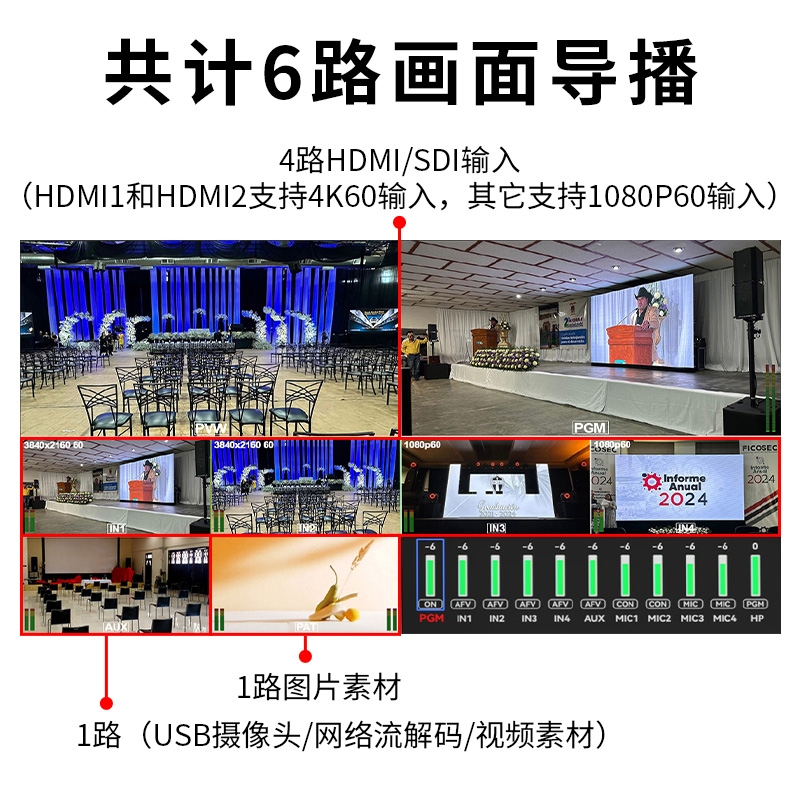

2路HDMI、1路SDI同时输出，支持PGM、PVW、MultiView

1 路USB 输出，USB支持音频和视频输出

1路IP输出，支持RTMP/RTMPS协议直播推流

支持UVC和IP同时输出

音频输入接口

4路HDMI音频输入

2路3.5mm Line IN 输入

2路卡侬音频接口输入，支持幻象供电

音频输出接口

2组3.5mm耳机监听插孔

RJ45以太网

RJ45x1、以太网支持10/100/1000 BaseT，可用于流媒体直播、PTZ相机控制、软件控制、软件更新

其他接口

1xUSB TYPE C 用于UVC视频输出

1xUSB TYPE A；外接USB移动存储设备（FAT32、NTFS、exFAT）

1xSD 卡槽 用于视频录制存储

格式参数

视频输入格式

2160p 60/59.94/50/30/29.97/25/24/23.98(HDMI2.0接口)

1080p60/59.94/50/30/29.97/25/24/23.98

1080i60/1080i50

视频输出格式

1080p60/59.94/50/30/29.97/25/24/23.98

1080i60/1080i50

HDMI色彩空间

RGB/YUV

USB采集输出

最大1080P60，支持USB音频输出

本地文件播放

视频文件格式：MP4

图片文件格式：PNG，JPG，BMP

文件录制格式

MP4

存储介质

支持U盘/USB移动硬盘存储（FAT32,NTFS,exFAT）

SD卡视频录制储存

文件录制分辨率

1920×1080

文件实时回放

支持

产品规格

视频系统

FULL HD

监看屏幕

5.5英寸

监视器最低分辨率要求

1920x1080像素

台标LOGO

2组

操作模式

支持横屏(16:9)和竖屏（9:16）切换

Tally

支持DB-15

转场切换

CUT & AUTO

转场效果

30种特效，切换时长可以设置

画中画模式

支持PIP及POP模式、可任意裁切和调整视频画面大小

图层

最多可支持8个图层

图层编辑支持：大小、位置，图形遮罩、区域遮罩

抠像

Chroma key ,  Luma Key

语言模式

简体中文、英文

音频

调音台

多路音频虚拟调音台，可以对每个通道进行开关和模式设置

模拟音频输入

2路3.5mm Line IN输入，增益范围（-60-24db)

2路XLR卡侬音频接口输入

模拟输入延迟

0-1000ms

模拟音频输出

1 路非平衡立体声输出 line out

1 路耳机监听输出

音频输入电平范围

0dB~60dB

音频采样率

48kHz

音频格式

AAC 编码；推流和录制 2通道，16bit, 压缩码率支持：128k（默认）、48k、64k、96Kbps;

PTZ云台控制

PTZ控制

VISCA Over IP控制协议

PTZ控制数量

4路

PTZ摄像机控制方式

4D摇杆

光圈控制

支持

聚焦控制

支持，手动/自动

曝光控制

支持，手动/自动

曝光模式

红增益值、蓝增益值调整

网络

远程控制

支持手机控制、WEB网页控制

固件升级

使用以太网接口直接连接到Windows计算机。

电源

输入电压

外部12V 电源供应

输入电流

1.3A（最大）

PoE

不支持

额定功率

14W（最大）

其它

使用环境

室内

工作温度

0~40℃

存储温度

-10~60℃

颜色

黑色

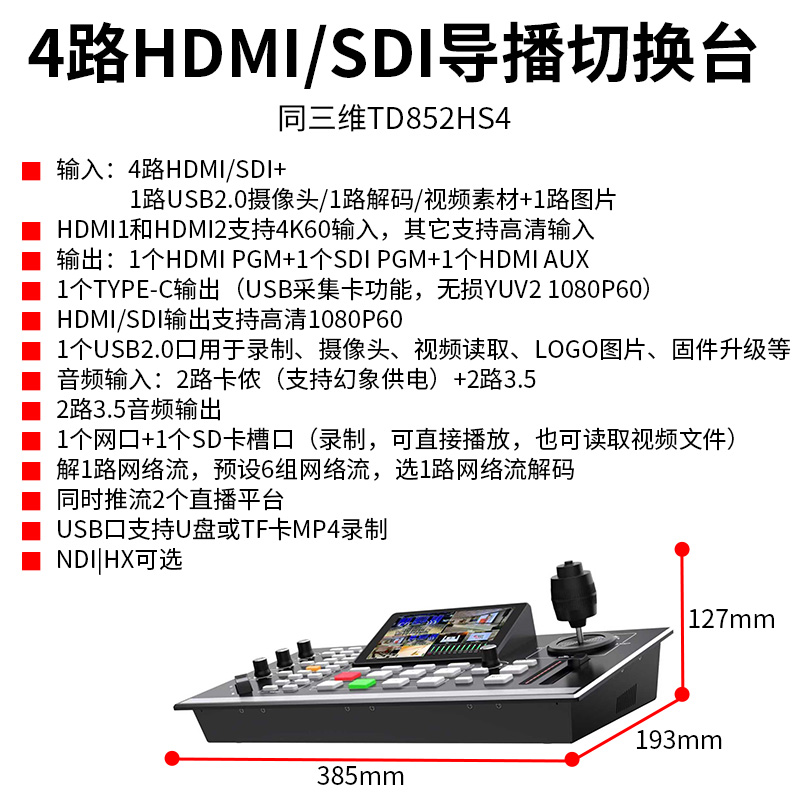

外形尺寸

（宽）385*（深）188*（高）127mm（包括摇杆高度）

质量

2.2kg
