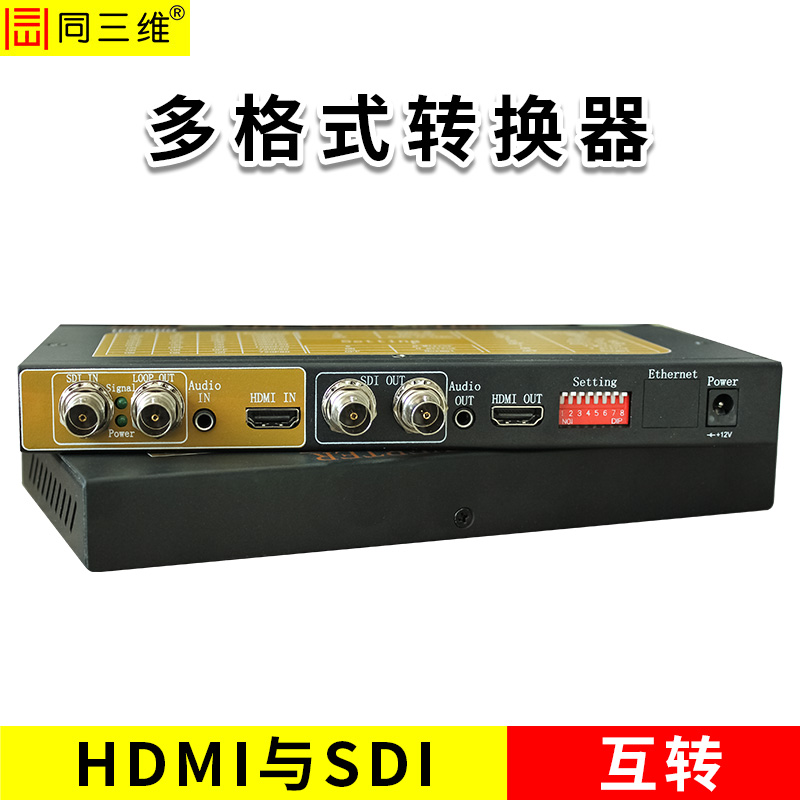

同三维THSC200 多格式变换器

一、 产品介绍：

同三维THSC200变换器是一个 HDMI 和 SDI 交叉互转，多格式转换的变换器。可实现 HDMI 和 SDI 相互转换,HDMI转HDMI、SDI转SDI,并支持音频加解嵌、图像水平垂直翻转和音柱显示。

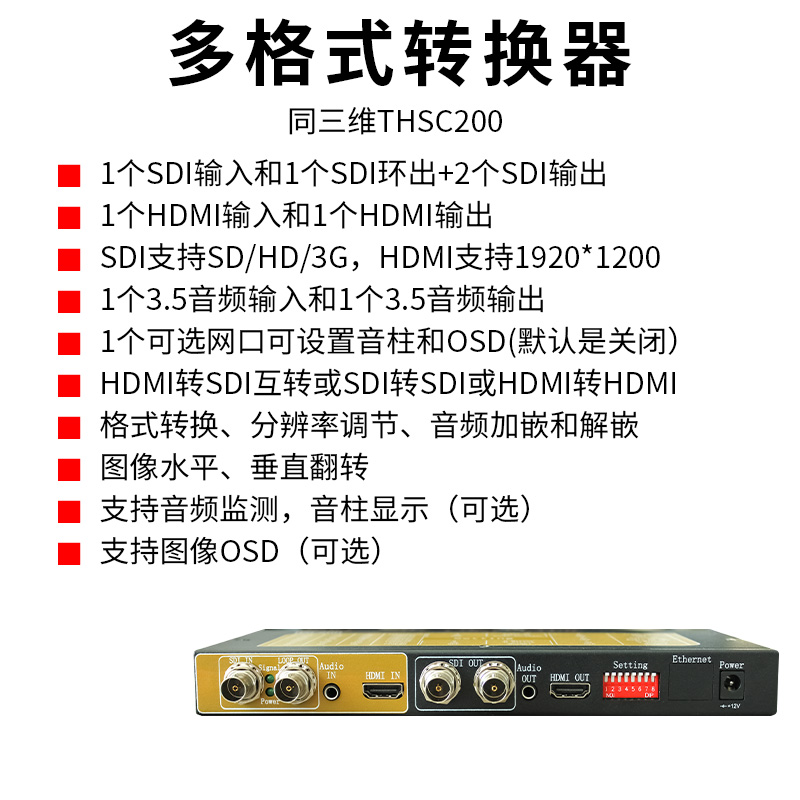

二、 产品性能：

1. 支持SDI转HDMI、SDI转SDI、HDMI转SDI和HDMI转HDMI。

2. SDI输入符合SMPTE259M、SMPTE292M和SMPTE424M，支持SD/HD/3G SDI输入自动格式识别，支持音频解嵌。

3. SDI输出符合SMPTE292和SMPTE424M，支持音频加嵌；SDI转SDI支持16个声道，SDI转HDMI支持8个声道，SDI转模拟音频支持双声道；HDMI转SDI支持4个声道，HDMI转模拟音频支持双声道；模拟音频加嵌支持双声道。

4. SDI输出信号电平：800mV±10%，SDI输出上升/下降时间: <270ps(HD) <135ps(3G)，SDI输出校准抖动：<0.2UI(HD) <0.3UI(3G)。

5. SDI输入带环出，SDI双输出。

6. HDMI输入输出兼容HDMI1.4b，支持的最高分辨率1920x1200P60，支持HDCP1.2。

7. 支持隔行和逐行相互转换，自带3D自适应梳状滤波器和去隔行处理。

8. 支持输入输出上下变换，输出分辨率可调节，支持图像自适应缩放，无信号输入自动测试图输出。

9. 支持模拟音频输入输出加解嵌，音频采样率48Khz。

10. 支持音频监测，音柱显示；

11. 支持图像水平、垂直翻转；

12. 支持图像OSD（可选）；

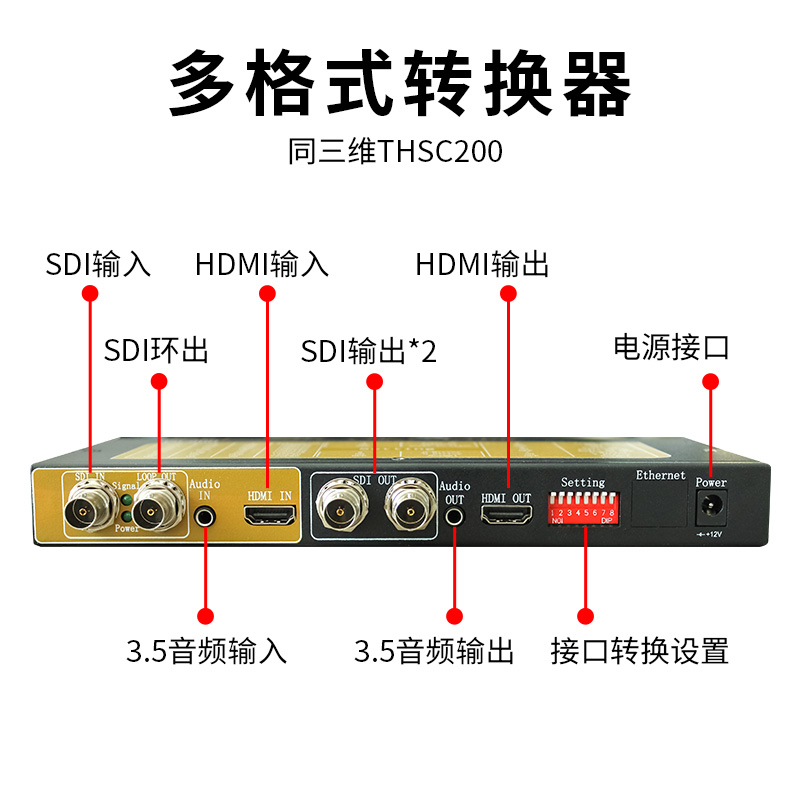

三、接口描述：

1. SDI IN --SDI输入接口；

2. LOOP OUT --SDI输入环出；

3. Audio IN--模拟音频输入；

4. HDMI IN --HDMI输入；

5. SDI OUT --SDI双输出；

6. Audio OUT--模拟音频输出；

7. HDMI OUT -- HDMI输出；

8. Setting -- 接口转换设置；

9. Ethernet -- 以太网，用于设置音柱和OSD，可选；

10. Power --外部12V直流电源输入，功耗<10W。

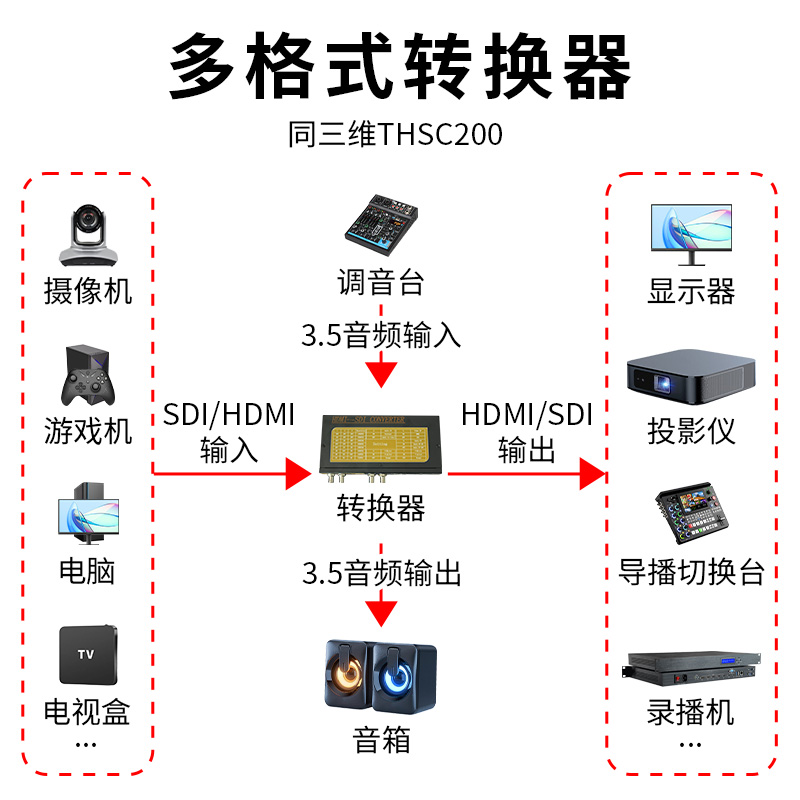

四、产品连接：
