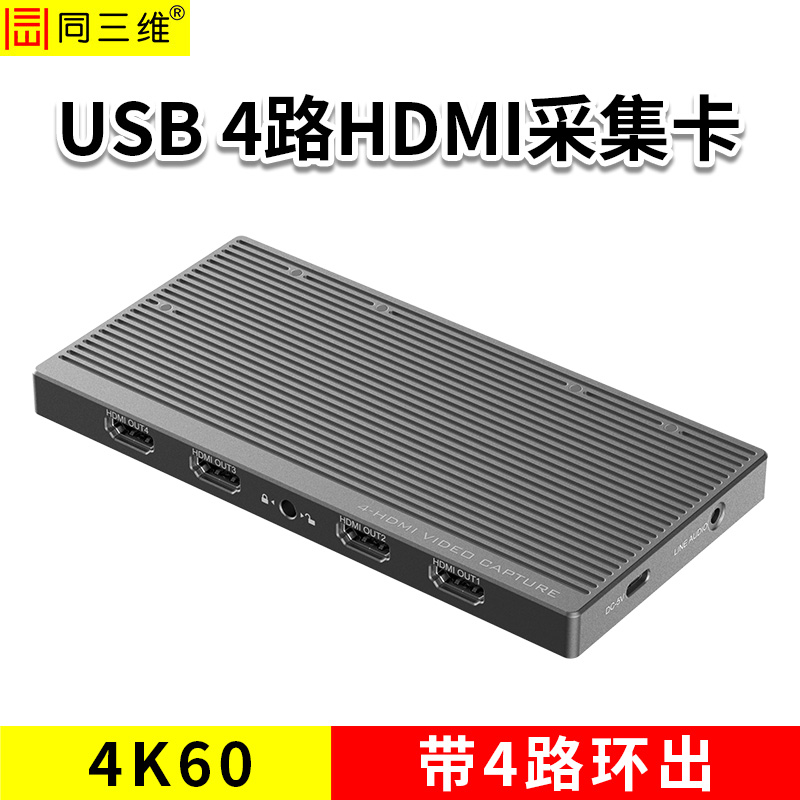

同三维T85H4L-4K60 USB 4路4K60 HDMI采集卡
4路HDMI输入和环出，支持4K60 输入、环出和采集，1路3.5音频输入，HDMI1内嵌音频和1路3.5音频二选一，采集支持4096*2160@60Hz(MJPEG）、3840*2160@30Hz (YUV420) ，1个PD快充：PD快充协议100W，手机或电脑供电，短时间使用，可不供电，1个DC 5V/2A电源输出，供电给外部设备
一、 产品简介：
同三维T85H4L-4K60 USB 4路4K60 HDMI采集卡通过USB HUB合并在一起，通过TYPE-C口连接电脑的TYPE-C接口，标准UVC协议免驱动，在电脑上运行OBS、VMIX、ZOOM等软件，也可以在手机、iPad上运行V导播录屏APP。分别添加4路不同名称的：视频采集设备。就能显示4路音视频信号，并实现导播切换。
为了确保高分辨率的采集，需要电脑机支持USB3.2 Gen2，带宽达到10G，并采用雷电2线连接。支持4路HDMI高清4K60Hz输入，4路HDMI高清4K60Hz输出，1路立体声线路音频输入。输出4096*2160@60Hz(MJPEG）、3840*2160@30Hz (YUV420) 的超高清UVC信号。
基于标准UVC协议免驱动，确保在多种设备上无缝运行，轻松采集并切换4路高清音视频信号，满足直播、会议、教学等场景需求。
二、产品特点：
1、支持4路HDMI高清4K60Hz输入与输出，确保超高清视频流畅传输。
2、配备1路立体声线路音频输入，满足高质量音频采集需求。
3、输出4096*2160@60Hz(MJPEG）3840*2160@30Hz (YUV420) 超高清UVC信号。。
4、POWER接口支持PD快充协议100W，适用于手机或电脑供电。
5、DC-5V OUT提供5V/2A电源，专为外部转换器设计。
6、Line Audio IN线路音频输入接口，通过HDMI IN1接入，线路音频与HDMI音频互斥，插入线路音频后HDMI音频自动关闭
7、4路信号源选择4K@60Hz时，编码格式选用MJPEG。画质优先场景下，4路1080P@60Hz信号源，编码格式选择NV12
8、广泛兼容Windows XP/7/8/10/11、Android 5.0以上及macOS操作系统。
9、TYPE-C口USB 3.2 Gen 2x1（10Gbps)确保高速数据传输，优化音视频输出体验 .
三、产品参数：

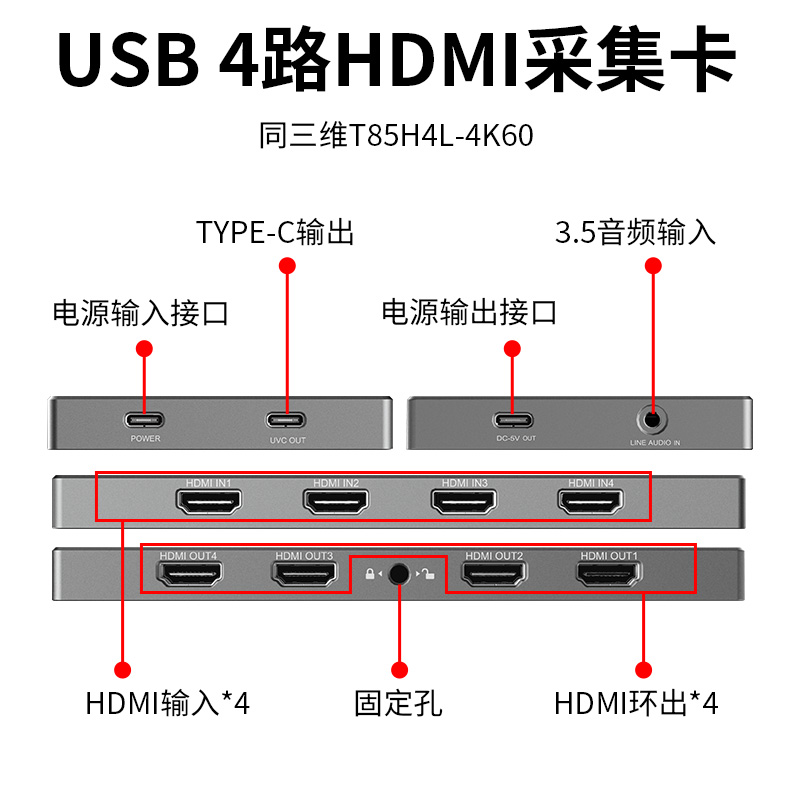

接口 | 参数 |
HDMI IN | 4096*2160@60Hz YUV420 4096*2160@30Hz YUV444 |
HDMI OUT | 4096*2160@60Hz YUV420 4096*2160@30Hz YUV444 |
Line Audio IN | 模拟立体声转I2S输入，接入在第1路 |
UVC OUT | 4路，USB音视频符合UVC1.0协议，音频默认48KHz/24bit立体声，5.1声道。 C口USB 3.2 Gen 2x1（10Gbps) |
UVC OUT视频格式 | YUV422、MJPEG、RGB24、NV12 |
UVC OUT分辨率 | 4096*2160@60Hz （MJPEG） 3840*2160@30Hz （YUV420） |
POWER | PD快充协议，最大100W |
DC-5V OUT | 5V/2A |
操作系统 | Windows XP/7/8/10/11 、Android 5.0以上、macOS |

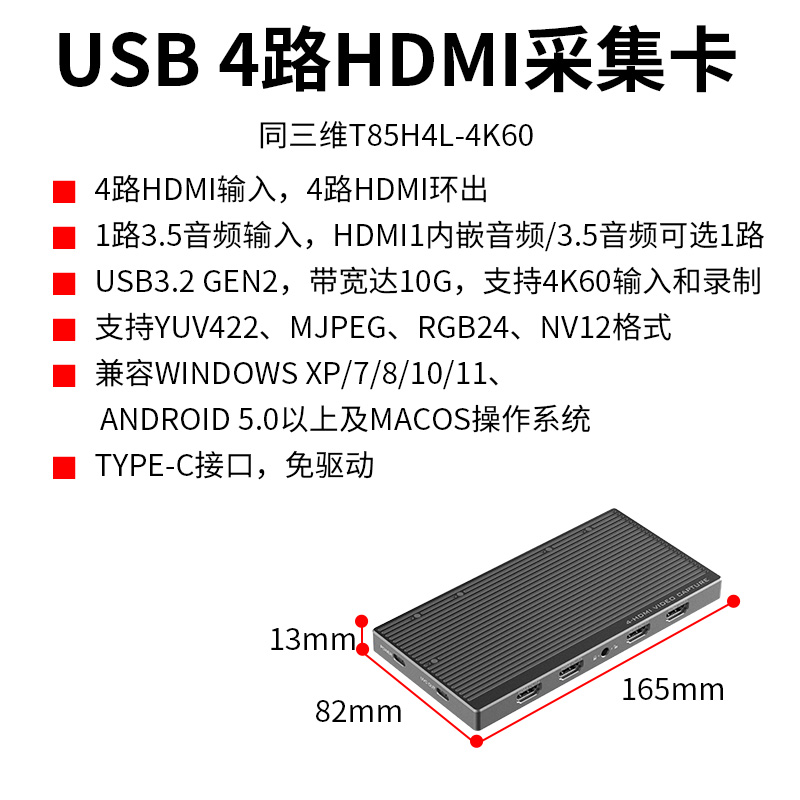

外型尺寸 | 165mm*82mm*13mm 带固定热靴孔 |
重量 | 220g |
工作温度 | -20~50℃(工作)，-20~80℃(存储). |
产品型号 | T85H4L-4K60 |
1路UVC信号数据带宽，4路采集时x4 | |
1920*1080@60Hz | YUV422码流：≈3G/s，RGB 码流：≈4G/s，NV12 码流：≈2G/s ， MJPG 码流： ≈ 150Mb/s~ 200Mb/s |
4096x2160@25Hz | YUV422码流：≈5G/s |
3840x2160@30Hz | NV12码流：≈4G/s |
4096x2160@60Hz | MJPG 码流： ≈ 800Mb/s ~ 600Mb/s |
输出分辨率 | |
USB3.0 | |
YUV422 | 4096x2160@25Hz/20Hz/15Hz/10Hz/5Hz 2560x1440@50Hz/30H7/20Hz/15Hz/10Hz 3840x2160@25Hz/20Hz/15Hz/10Hz/5Hz 1920x1080@60Hz/50H7/30Hz120Hz/10Hz 1600x1200@60Hz/50Hz/30Hz/20Hz/10Hz 1360x768@60Hz/50Hz/30H7/20Hz/10Hz 1280x1024@60Hz/50Hz/30Hz/20Hz/10Hz 1280x960@60Hz/50Hz/30HZ/20Hz/10Hz 1280x720@60Hz/50Hz/30Hz/20Hz/10Hz 1024x768@60Hz/50Hz/30Hz/20Hz/10Hz 800x600@60Hz/50Hz/30Hz/20HZ/10Hz |
RGB24 | 1920x1080@60Hz/30Hz/25Hz/20Hz/10Hz 1280x720@60Hz/50Hz/30HZ/20Hz/10Hz 800x600@60Hz/50Hz/30Hz/20Hz/10Hz |
MJPEG | 4096x2160@60Hz/50Hz/30Hz/20Hz/10Hz 2560x1440@60Hz/50Hz/30Hz/20Hz/10Hz 3840x2160@60Hz/50Hz/30Hz/20Hz/10Hz 1920x1080@120Hz/60Hz/50Hz/30Hz/20Hz/10Hz 1600x1200@60Hz/50Hz/30Hz/20Hz/10Hz 1360x768@60Hz/50Hz/30Hz/20Hz/10Hz 1280x1024@60Hz/50Hz/30Hz/20Hz/10Hz 1280x960@/60Hz/50HZ/30Hz/20Hz/10Hz/6Hz 1280x720@60Hz/50Hz/30Hz/20Hz/10Hz 1024x768@60Hz/50Hz/30Hz/20Hz/10Hz 800x600@60Hz/50Hz/30Hz/20Hz/10Hz |
NV12 | 3840x2160@30Hz/20Hz/10Hz 2560x1440@60Hz/50Hz/30Hz/20Hz/10Hz 1920x1080@60Hz/30Hz/20Hz/10Hz/6Hz 1280x720@60Hz/50H2/30Hz/20HZ/10Hz |
USB2.0 | |
YUV422 | 1920x1080@10Hz/5Hz 1600x1200@10Hz/5Hz 1360x768@15Hz/8Hz 1280x1024@15Hz/8Hz 1280x960@15Hz/8Hz 1280 x720@25Hz/10Hz 1024x768@25Hz/10Hz 800x600@30Hz/20Hz/10Hz 720x576@50Hz/25Hz/20Hz/10Hz 720x480@60Hz/30Hz/20Hz/10Hz 640x480@60Hz/30Hz/20Hz/10Hz |
MJPEG | 1920x1080@60Hz/50Hz/30Hz/20Hz/10Hz 1600x1200@60Hz/50Hz/30Hz/20Hz/10Hz 1360x768@60Hz/50Hz/30Hz/20Hz/10Hz 1280x1024@60Hz/50Hz/30Hz/20Hz/10Hz 1280x960@/60Hz/50Hz/30Hz/20Hz/10Hz 1280x720@60Hz/50Hz/30Hz20Hz/10Hz 1024x768@60Hz/50Hz/30Hz/20Hz/10Hz 800x600@60Hz/50Hz/30Hz/20Hz/10Hz 720x576@60HZ/50Hz/30Hz/20Hz/10Hz 720x480@60Hz/50Hz/30Hz/20Hz/10Hz 640x480@60Hz/50Hz/30H7/20Hz/10HZ |
NV12 | 1920x1080@15Hz/10Hz/5Hz 1280x720@30Hz/25Hz/20Hz/10Hz/5Hz 800x600@60Hz/50Hz/30Hz/20Hz/10Hz |

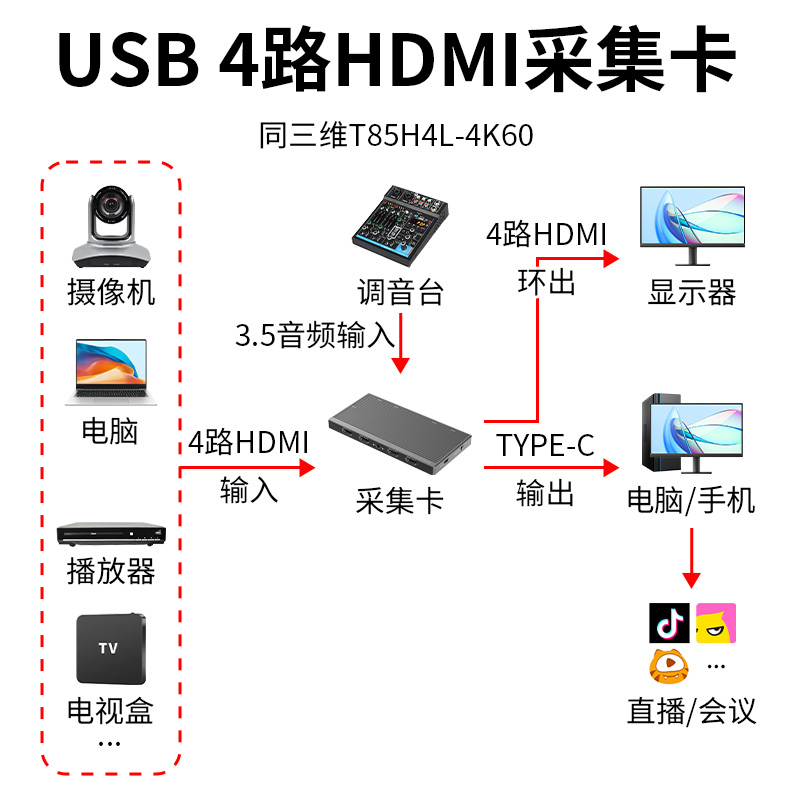

四、产品连接：
