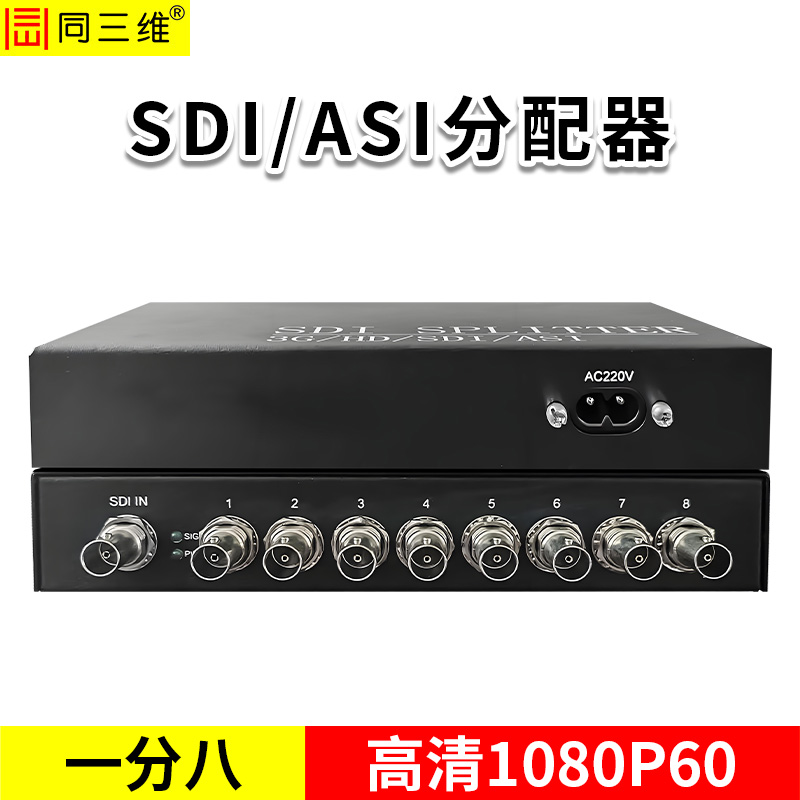

同三维T5000-S18ASI 一分八SDI分配器(1X8）
一、产品简介：
SDI串行数字视频接口分配。通过使用本分配器，你可以轻松将高清摄像机、数字非线性编辑设备、视频信号发生器、或任何高清视频源输出的HD-SDI串行数字视频信号同时清晰、无失真的分配输出到高达2台高清平板等离子电视、液晶大屏、数字串行视频波形监视器、或投影设备上，这样大大方便了多个用户同时无延迟使用、观看或共享同一个高清数字串行视频图像信号。分配器输入和输出接口自动支持和兼容任意SMPTE 259M、292M、344M、424M、ITU R BT.601、ITU R BT.1120 标准的HD-SDI串行视频信号。
内置电缆自动均衡器和时钟重定时功能，因此大大降低及保证了分配输出的波形失真和数字信号抖动的要求，提高了输入输出信号质量。
透明支持嵌入式音频和辅助数据、EDH数据。
卓越和稳定的性能，已经广泛应用在广播电视节目编辑制作、电视直播及发射、各大型多媒体高清显示和信息发布和新闻中心、大型舞台展示和AV娱乐中心、体育运动赛场。
二、产品特性：
◆ 无压缩、无延迟即时高清分配输出；
◆ 支持1路输入2/4/8分配输出；
◆ 支持3G/HD/SD-SDI多种串行数字视频信号；
◆ 支持速率143Mbps～2.97Gbps；
◆ 兼容SMPTE 259M、292M、344M、424M、ITU R BT.601、ITU R BT.1120 串行视频标准；
◆ 内置电缆自动均衡器和时钟恢复功能；
◆ 支持嵌入式音频和辅助数据、EDH数据透明传输；
◆ 支持任何高清视频信号分配；
◆ 视频信号调理技术，使得图像信号画面稳定；
◆ 支持即插即用功能，支持热插拔；
◆ 内置浪涌和静电保护
◆ 全表面贴装技术；
◆ 工业级设计，可靠性高；
◆ 支持用户定制及OEM方式；
◆ 19英寸机架、袖珍式或独立式结构。
三、技术参数：
◆ HD/SD_SDI串行数字视频输入、分配输出接口 | |
接口标准 | 3G/HD/SDI/SD-SDI/ASI SMPTE 259M、292M、344M、424M ITU R BT.601、ITU R BT.1120 |

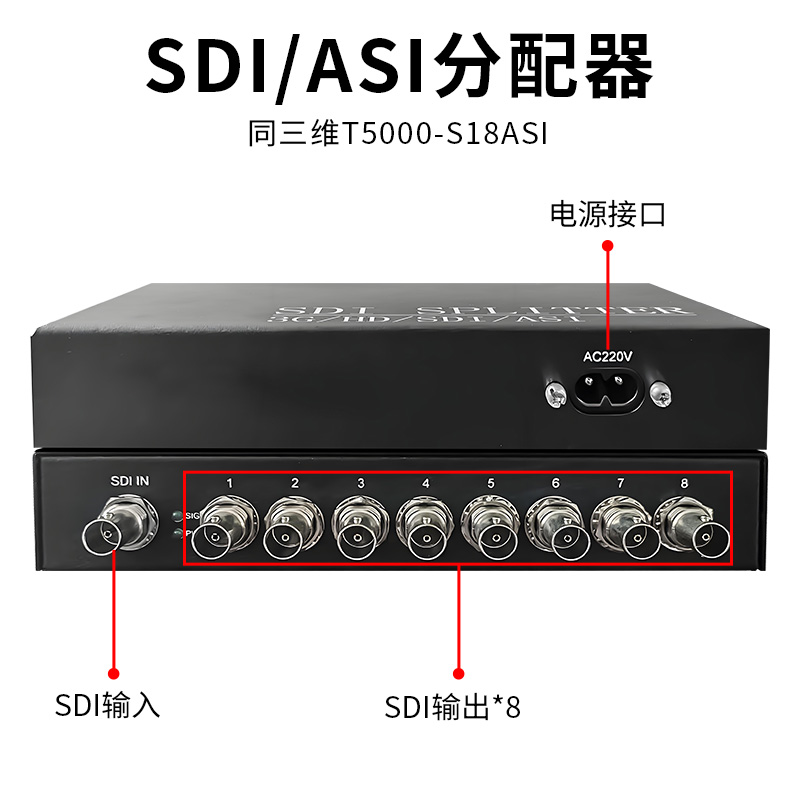

物理接口 | BNC 插座 |
接口数量 | 视频输入口：1路 分配输出口：2路4路8路 |
视频输入/输出阻抗 | BNC 75Ω非平衡接口 |
视频输入/输出电压 | 典型峰-峰值800mVр-р，600～1000mVр-р |
支持串行速率 | 143Mbps～2.97Gbps |
视频编码位宽 | 8bit或10bit自动 |
返回损耗 | ≤ -15 dB @ 5MHz～1.5GHz， -10 dB @ 1.5GHz～3GHz， |
时钟恢复 | 自动识别各种速率 |
耦合方式 | 交流耦合 |
均衡方式 | 自动均衡 |
均衡 | ≤ 120 meters of Belden 1694A at 2.97 Gbps |
≤ 140 meters of Belden 1694A at 1.485 Gbps | |
≤ 400 meters of Belden 1694A at 270Mbps | |
最大校准抖动（100KHz～2.97Gbps) | ≤ 0.2UI |
最大定时抖动（10Hz～2.97Gbps) | ≤ 0.2UI |
嵌入音频、辅助空间、EDH数据 | 透明支持 |
◆ 工作环境(室外或室内均可) | |
工作温度 | -30℃～+70℃ |
湿度 | 0～95%不结凝 |
防护等级 | 通用工业标准或特殊指定 |
◆ 外型尺寸 | |
袖珍式 | 50mm(L) X 60mm(W) X 35mm(H) |

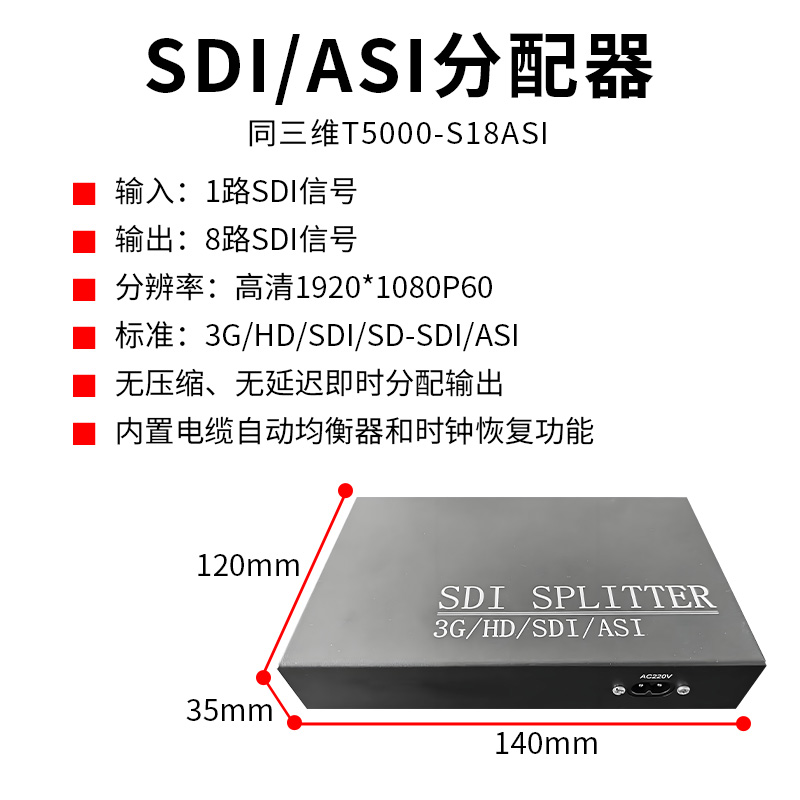

独立式 | 140mm(L) X 120mm(W) X 35mm(H) |
2U机架式 | 标准2U |
供电方式 | 电压交直流220V/110V、-48V、+24V、+12V、+5V可选 |
最大消耗功率 | 6W |

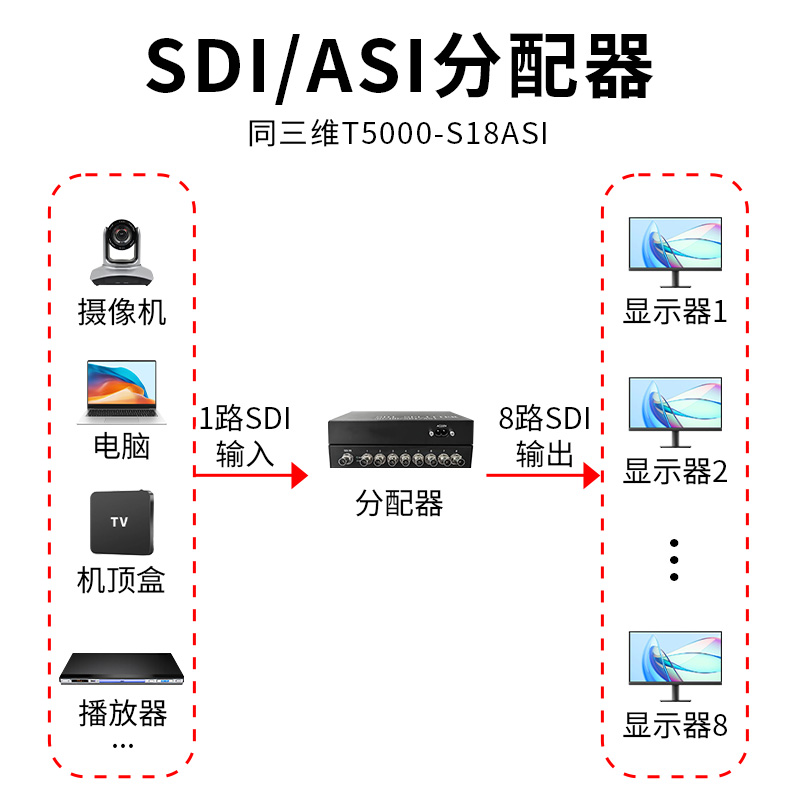

四、产品连接：
