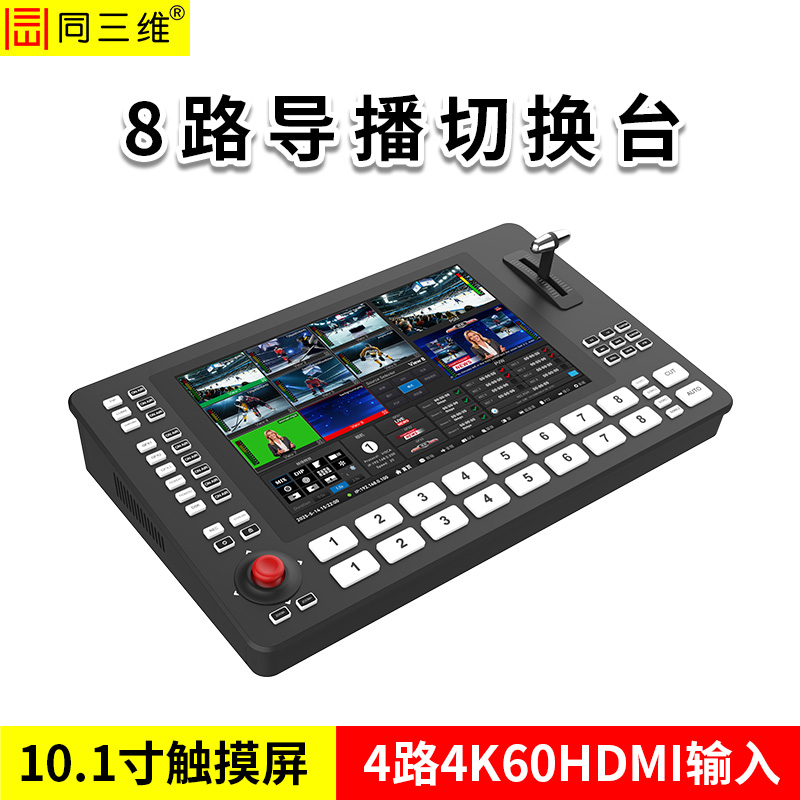

同三维TD800HS8-P 10.1寸触摸屏8路导播切换台
4路HDMI（支持 4Kp60）与4路SDI输入，共计8路输入信号；设有4个USB接口（含2个USB3.0与2个USB2.0），接摄像头或U盘移动硬盘存储录制、4路NDI HX3 输入、4路视频媒体文件播放以及4路RTSP/RTMP/SRT网络拉流；同时提供3路HDMI输出（支持2K信号），且每个输出接口均可通过菜单灵活配置输出信号源。2路3.5音频输入和输出，高清采集卡功能：1路TYPE-C输出电脑，1个SD卡,1个RS232和1个RS422/485串口，4路网络推流：包括NDI输出或者网络推流，每一路可支持自定义输出源，两个千兆网口，支持POE供电，支持ISO录制：最多同时录制8路源加一路PGM信号，可以录制于U盘，SD卡，内置高速SSD，支持视频实时回放：实时录制现场画面并支持预设时间的回放/慢动作回放，兼容适配多种PTZ相机控制需求：支持VISCA/PELCO-D/PELCO-P/ONVIF等多种协议，通过网口或RS422/RS485/RS232控制相机。
一、 产品简介：
同三维TD800HS8-P配备4路HDMI（支持 4Kp60）与4路SDI输入，共计8路输入信号；设有4个USB接口（含2个USB3.0与2个USB2.0）、4路NDI HX3 输入、4路视频媒体文件播放以及4路RTSP/RTMP/SRT网络拉流；同时提供3路HDMI输出（支持2K信号），且每个输出接口均可通过菜单灵活配置输出信号源。
本设备为一款 8 通道专业音视频导播台，基于 ARM 与 FPGA 两大嵌入式硬件平台设计。其转场特效丰富高级，有别于传统 3D 转场，支持 PNG 动态序列帧转场；具备多功能视频实时回放能力；支持 2 个超级源（Super Source）及高级图文包装；多媒体功能全面，并可兼容多种 PTZ 相机控制需求。此外，设备还拥有强大的 ISO 录制功能，能够同时录制 8 路输入信号与 1 路 PGM 输出信号，支持多种存储介质；亦支持绿幕抠像、音频混音与调节、横竖屏切换、任意位置与尺寸的画中画（PIP）、LOGO 叠加及多图层叠加等广播级功能。该导播台广泛应用于体育赛事直播、虚拟演播室、教育培训、直播带货、教堂活动、社交访谈等各类现场制作场景。
二、 产品特点：

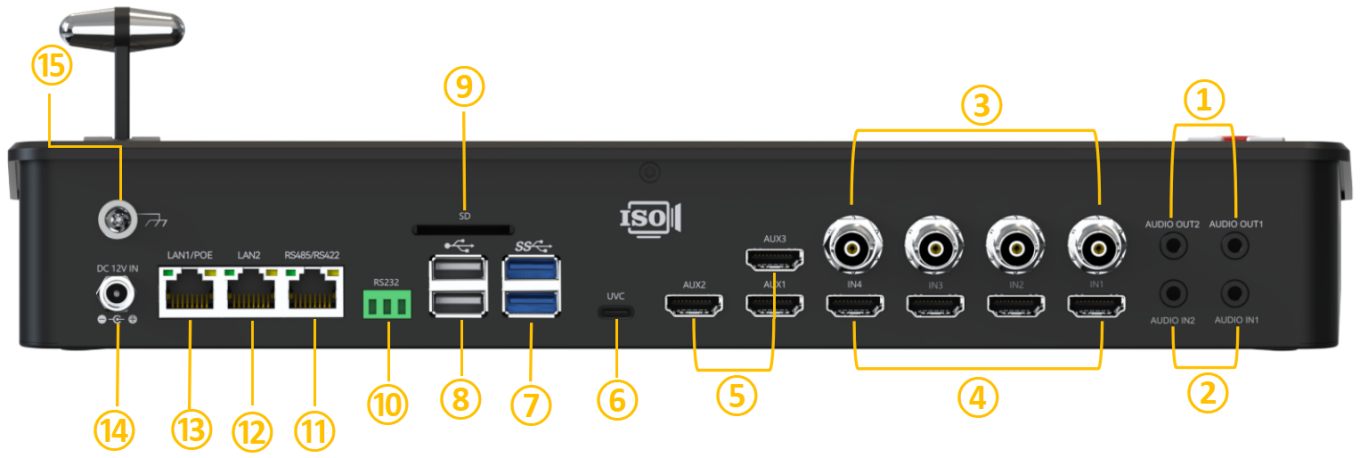

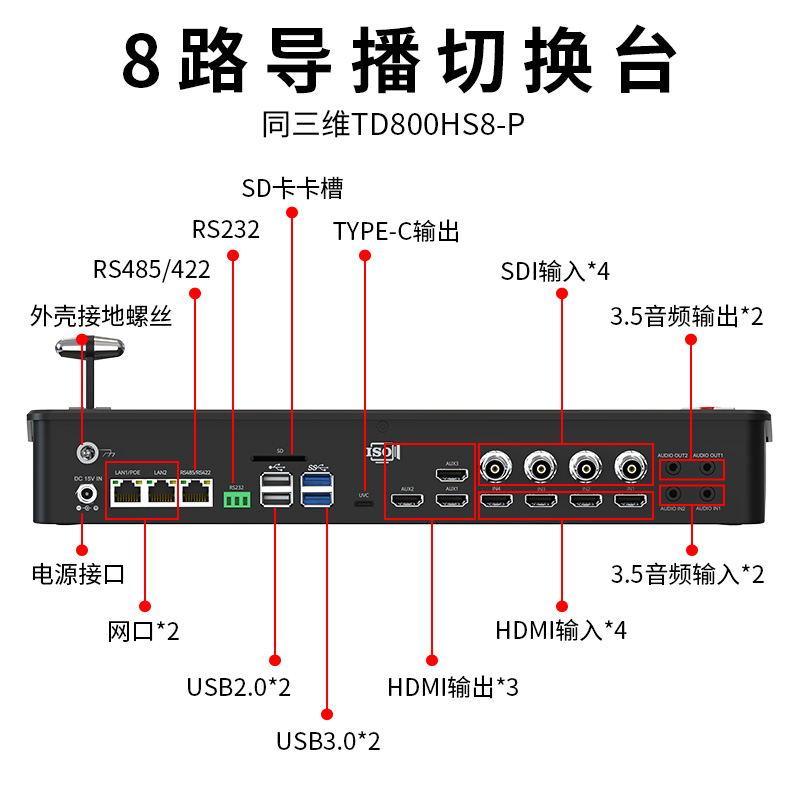

三、接口描述：
1 | AUDIO OUT(3.5mm 立体声)x2 音频输出 |
2 | AUDIO IN(3.5mm 立体声)x2 音频输入 |
3 | SDI IN x 4输入 |
4 | HDMI IN x 4输入 |
5 | HDMI AUX x3输出 |
6 | USB TYPE-C x1（用于UVC推流） |
7 | USB-A 3.0 x2用于视频编码储存、网络摄像头、固件升级（注释1）等 |
8 | USB-A 2.0 x2用于视频编码储存、网络摄像头、固件升级（注释1）等 |
9 | SD卡卡槽x1 用于视频储存录制 |
10 | RS232凤凰插座 x1 用于PTZ相机控制 |
11 | RS485/RS422 网口x1用于 PTZ相机控制 |
12 | LAN2 网口x1 用于网络推流、PTZ相机控制 |
13 | LAN1/PoE网口x1用于网络推流、PTZ相机控制和PoE供电 |
14 | DC 15V IN x1用于电源接入 |
15 | 外壳接地螺丝 |
注释1：请把升级固件（.img后缀文件）拷贝到U盘根目录下，将U盘插入USB口，开机后可自动识别升级固件，根据弹出提示框选择确认升级。
四、 产品参数：
参数 | |
视频输入 | HDMI INx4 SDI INx4 USB3.0x2 USB2.0x2 |
视频输出 | HDMI AUXx3 |
音频输入 | Line(3.5mm 立体声)x2 |
音频输出 | Line(3.5mm 立体声)x2 |
USB | USB3.0x2+USB2.0x2 |
控制接口 | LAN x 2一路网口支持PoE供电 |
SD卡 | 视频录制储存 |
UVC输出 | USB Type-Cx1 |
电源 | DC 15V x1 |
功能 | |
转场 | T-Bar/AUTO/ CUT |
转场特效 | WIPE/MIX/3D效果/png序列帧转场动画 |
画面布局 | 支持横屏布局 |
Key | 任意选择颜色抠图（菜单设置），自定义亮度数值抠图（菜单设置），一键快捷色键及亮度抠图键 |
图层 | 15个图层叠加:Super Source(5个图层)+3上游键(色键、画中画、亮度键)+6下游键（3个GFX、2个TICKER、1个DSK）+1个3d lut |
音频 | 音频信号混响、声音增益效果、单独耳机声音控制、单独PGM输出声音控制 |
PTZ | 支持VISCA/PELCO-D/PELCO-P/ONVIF等通过网口或RS422/RS485/ RS232控制相机 |
媒体库 | 支持预置多种背景图片，LOGO及视频流 |
流媒体 | 包括NDI输出或者网络推流，每一路可支持自定义输出源，双千兆网口(支持PoE供电)具有更高的网络带宽 |
台标 | 多个LOGO，任意位置大小，支持Lower Third，支持静态logo飞入效果，支持动态png(gif) |
最大处理数据流 | 物理接口(HDM/SDl)x4;媒体流(视频文件/网络拉流/NDl/webcam/图片/网页等)x4;Super Sourcex2 |
画中画 | 可自定义设置画中画的大小和位置、画中画可自定义选择输入源 |
ISO录制 | 最多同时录制8路源加一路PGM信号,可以录制于U盘/SD卡,内置高速SSD |
Tally | 网络协议Tally，USB Tally |
八通道输入 | 支持4个4K-HDMI输入，4个3G SD1输入，2个USB3.0网络摄像头，2个USB2.0网络摄像头，4个NDI-HX，4个视频文件播放器，4个RTSP/RTMP/SRT网络拉流，4个静帧图片，4个PATTERN测试模式图像，以及1个PDF/PPT/Browser高级源，支持PDF/PPT翻页缩放等功能，支持在线和离线浏览器的触摸滑动点击等高级功能 |
超级源 | 同时支持两个Super Source，每个Super Source最多支持4个窗口，每个窗口支持源显示的任意大小，位置以及裁切，且支持png背景图透明通道叠加效果 |
上游键/下游键 | 支持PIP/LUMA/CHROMA等上游键，以及DSK和高级图文包装等下游键 |
高级图文包装 | 支持3个GFX图文包装:可配置为静态图片/pnq动态序列帧,同时这3个图文包装可以支持Lower Third/比分板等高级叠加和控制功能；另外支持2个字幕包装:可以编辑字幕文本，字体大小颜色，字幕背景色，背景透明度，字幕长度，字幕滚动方向，字幕滚动速度等控制 |
视频实时回放 | 实时录制现场画面并支持预设时间的回放/慢动作回放 |
HDMIx3输出 | 支持2K信号输出，每个输出接口可以灵活配置输出源信号 |
格式支持 | |
HDMI 输入格式 | 2160p 60/59.94/50/30/29.97/25/24/23.98 1080p 60/59.94/50/30/29.97/25/24/23.98 1080i50/1080i60 720p 60/59.94/50/30/29.97/25/24/23.98 |
SDI输入格式 | 1080p 60/59.94/50/30/29.97/25/24/23.98 1080i50/1080i60 720p 60/59.94/50/30/29.97/25/24/23.98 |
USB输入格式 | YUV422：1080p 60/59.94/50/30/29.97/25/24/23.98 |
HDMI输出格式 | 1080p 60/50/30/25/24 |
USB输出格式 | 1080p 60 |
推流输出格式 | 1080p 60/50/30/25/24 |
其他 | |
电源 | 7~24V |
功耗 | ≤30w |
尺寸 (LDW) | 350x220x52mm |
重量 | 2kg |
温度 | 工作温度: 0℃~50℃, 存储温度: -30℃~70℃ |
配件 | 变压器(15V 3A)x1；USB 线(A to C)x1 |

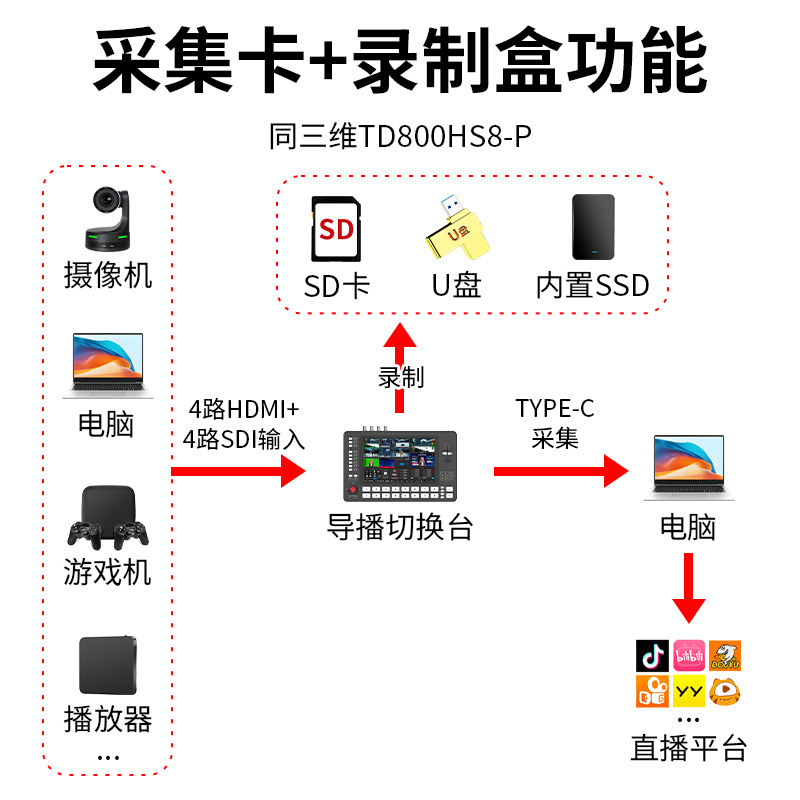

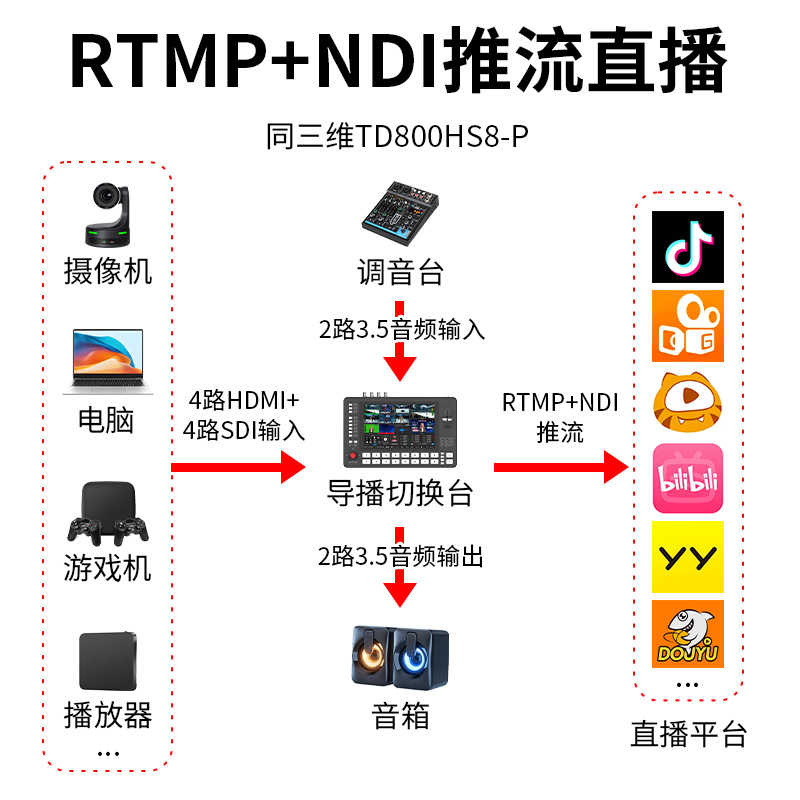

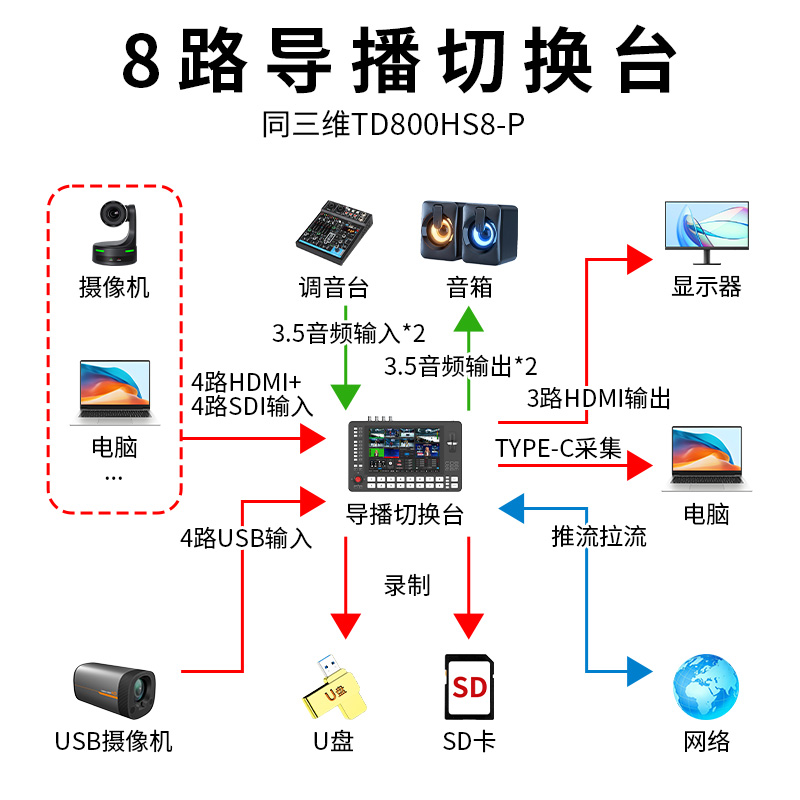

五、 产品连接示意图：
