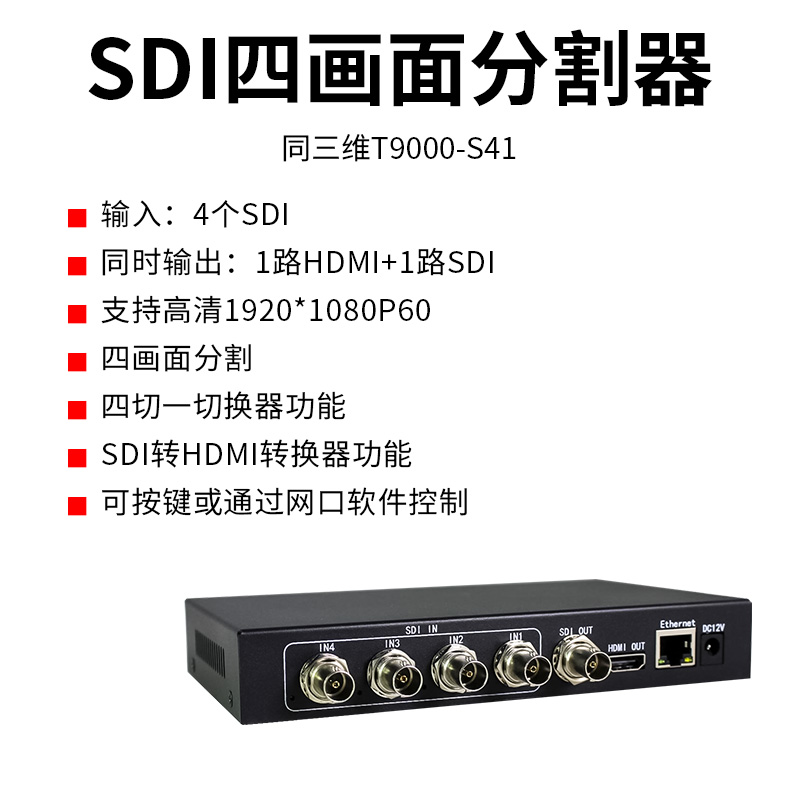

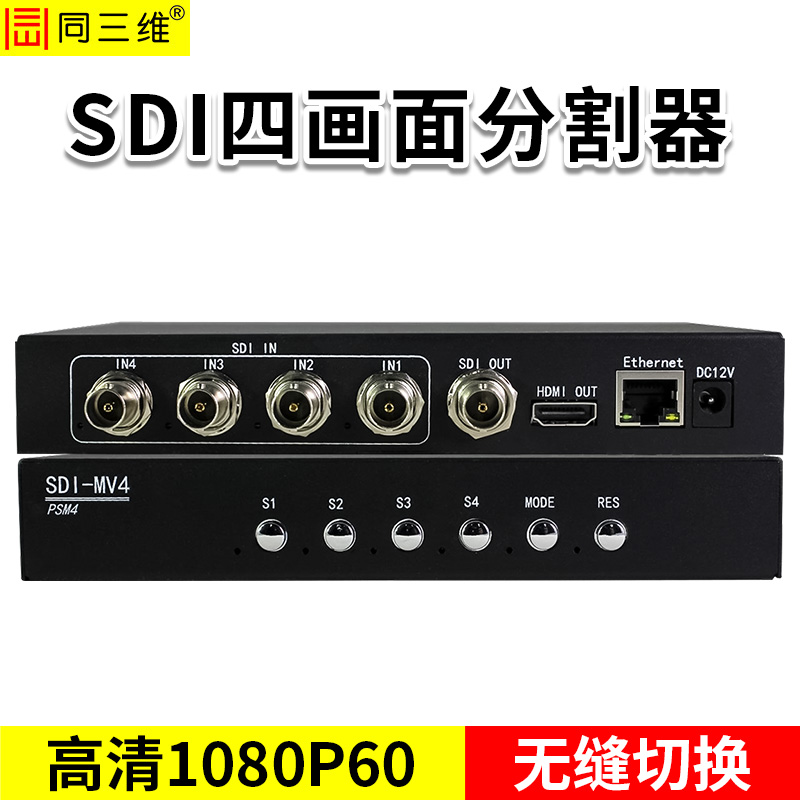

同三维T9000-S41 SDI高清视频画面分割器

4路SDI输入，1路SDI+1路HDMI输出，支持高清1920*1080P,可以当四切一无缝切换器和SDI转HDMI转换器功能，同时支持四画面分割，HDMI和SDI同时输出，可按键或通过网口软件控制。

一．概述

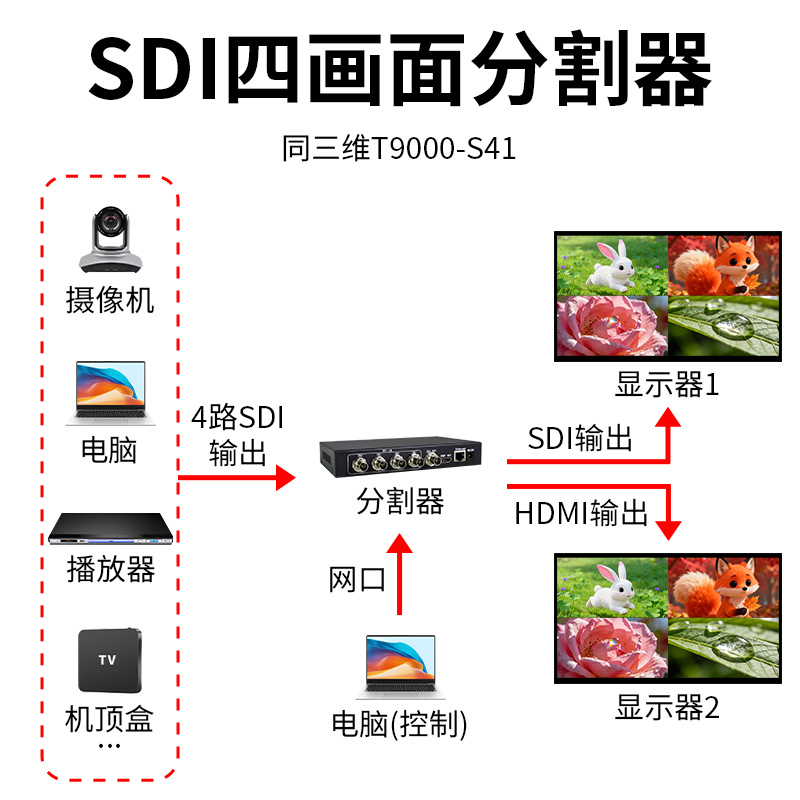

同三维T9000-S41 高清多画面处理器是专业化的图形处理设备,可将4路SDI图像信号合成一路高清信号输出，4路SDI输入，1路SDI+1路HDMI输出，支持高清1920*1080P,支持无缝切换、支持四画面分割，HDMI和SDI同时输出，可按键或通过网口软件控制。

同三维T9000-S41高清多画面处理器采用专用图像处理芯片，输入信号源类型为SDI，输出信号源类型SDI、HDMI双路同时输出。

二．性能特点

（1） 设备可配置为切换器或多画面分割器使用；

（2） 输入信号源支持SDI信号；

（3） 内部图像处理全程10-bit处理，色彩还原真实；

（4） SDI输入支持3G/HD/SD-SDI，速率143Mbps～2.97Gbps，兼容SMPTE 259M、292M、424M、ITU R BT.601、ITU R BT.1120 串行视频标准；

（5） 支持本机按键和计算机软件操作；

（6） 带以太网接口，支持电脑软件控制；

（7） 支持断电现场保护；

三．技术参数

１．输入信号支持SD/HD/3G，支持SMPTE 259M、292M、424M自适应；

２.输入信号速率143bps~2.97Gbps；

３.内置电缆自动均衡器和时钟恢复功能；

４.输出分辨率支持1080P60；

四．设备操作

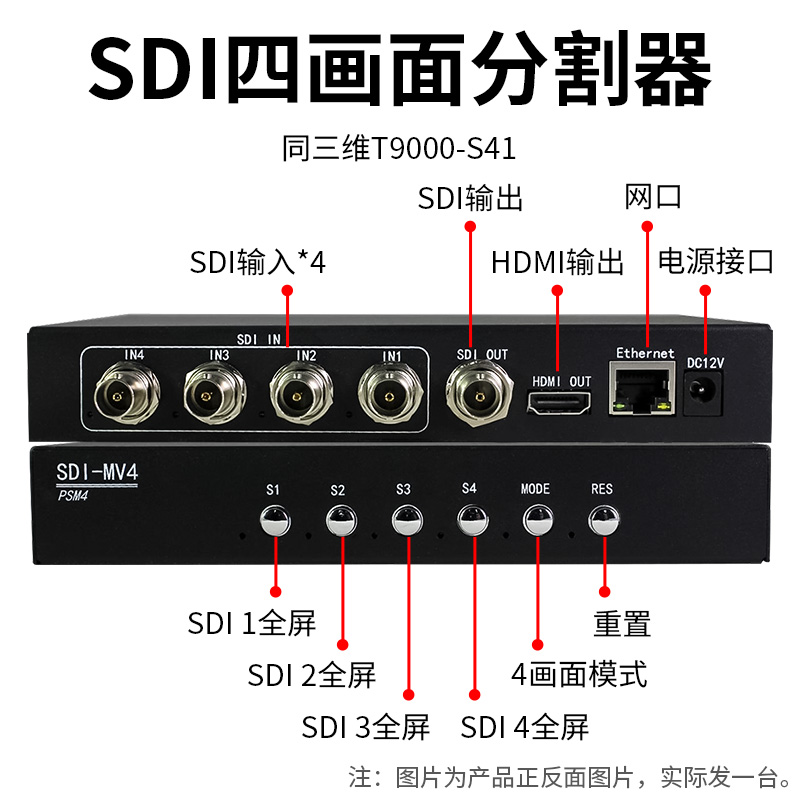

（１） 画面分割器操作：

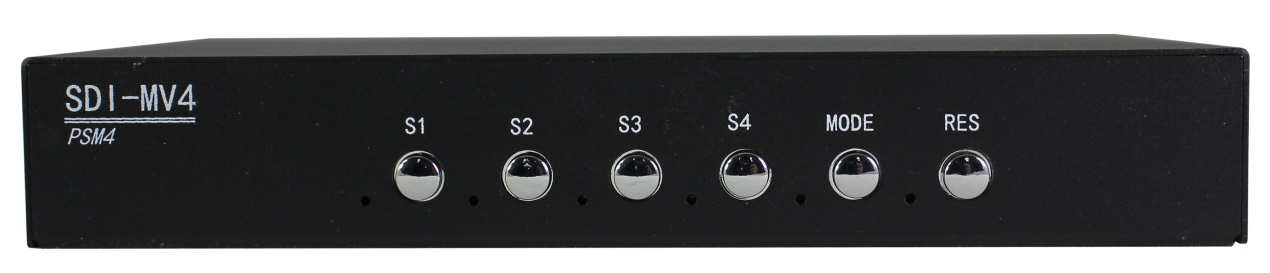

单画面显示：轻按S1，S２，S３，S４分别显示第１至第４通道的单画面；液晶屏对应的会显示“１全屏，“２全屏”，“３全屏”，“４全屏”。

多画面显示：轻按“MODE”显示四画面模式。

（２） 画面分割器连接

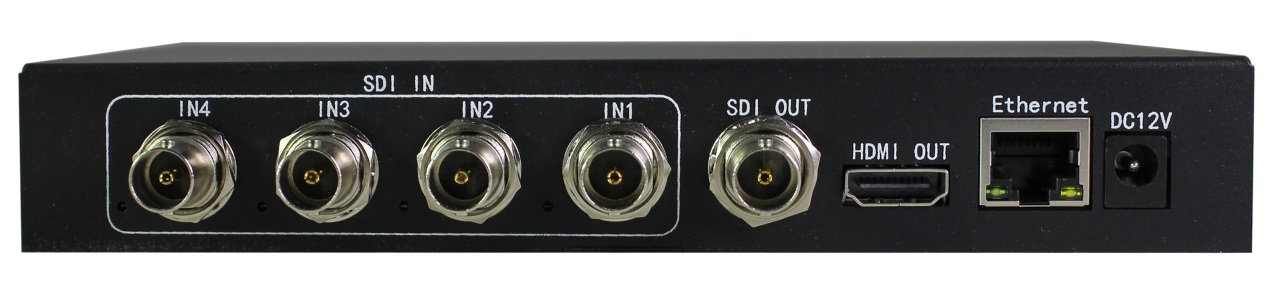

输入接口：从左至右接口依次为  第四路输入IN4、

第三路输入IN3、

第二路输入IN2、

第一路输入IN1。

输出接口：SDI输出SDI OUT。

          HDMI输出HDMI OUT。

控制接口：以太网接口Ethernet。

电源接口：12伏DV12V接口。
