T9000-14 HDMI 4x1 画面视频分割器

是一款高性能的带四路高清画面分割以及无缝切换输出的切换器,该切换器可以将4路高清数字视频信号显示在同一个屏幕上,并有多种视频分割效果,同时四路高清输入信号可做无缝切换。该切换器控制方式多样灵活,可通过前面板按钮控制、本地IR控制、接收板IR控制,RS232控制。

本店价: 3800
立即购买
驱动下载
使用说明

 一、产品简介

        同三维T9000-14 HDMI 4x1画面分割器是一款高性能的带四路高清画面分割以及无缝切换输出的切换器,该切换器可以将4路高清数字视频信号显示在同一个屏幕上,并有多种视频分割效果,同时四路高清输入信号可做无缝切换。该切换器控制方式多样灵活,可通过前面板按钮控制、本地IR控制、接收板IR控制,RS232控制。





【功能】

1、4路切换功能:完美无缝切换,不黑屏

2、4路分割功能:4路合并输出

3、4路分割功能:一大三小分割。

二、产品特点:

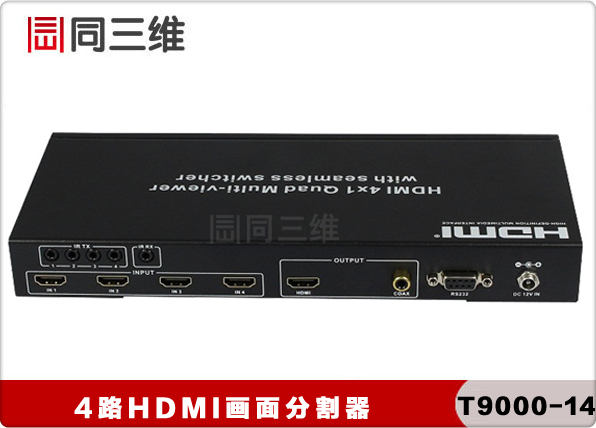

支持4路HDMI输入,1路HDMI 、1路UTP 输出

支持4路HDMI信号画面分割

支持4路HDMI信号无缝切换

最高支持分辨率输出

支持同轴音频分离

支持LPCM/Dolby5.1/DTS5.1 音频格式

支持IR双向控制

智能EDID管理

支持RS232串口在线控制和软件升级

支持多种格式HDMI输出

内置sclaer up,scaler down功能

E50IR接收器带ARC音频回传功能


三、产品功能

支持HDMI 1.3,输入兼容DVI 1.0版本

带宽:最高支持2.25Gbps

色度空间:支持RGB、YCBCR、 YCbCr(4:2:2)、YCbCr(4:4:4)

色深(Deep Color):支持8bit色深输出

HDMI输入输出传输距离:高速HDMI线材最长可支持15m(1080P/60Hz,8bit色深)

音频格式:输入输出支持LPCM 2.0 /5.1、DTS5.1、Dolby5.1 音频格式

支持输入分辨率:HDMI: 480i to 1080p 60Hz

支持输出分辨率:1080P,720P,1080I,1024x768,1360x768

支持EDID管理

支持RS232串口升级

支持双向IR控制

带锁扣12V/2.5A电源



四、模式:

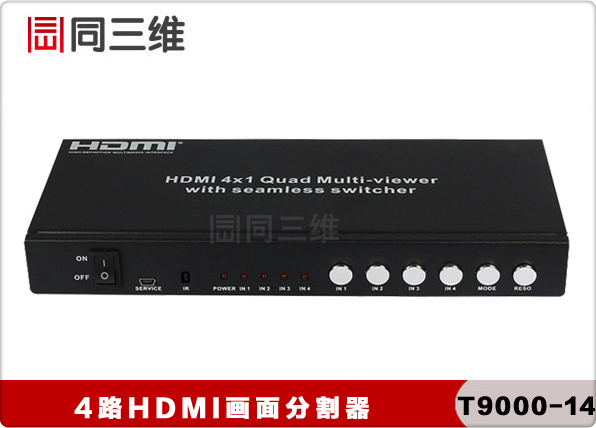

IN1~IN4:选择按键,根据MODE不同功能不同

MODE:三种模式选择

MODE1:切换IN1-IN4为选择输出的音频

MODE2:切换IN1-IN4为选择其中一路输入

做主画面(音频同时)

MODE3:相当与4x1无缝切换器

RESO:输出5种分辨率切换

SERVICE:Mini USB接口升级软件

当选择1080P输出时:分割画面对应的

分辨率为:MODE1为960*540,MODE2:IN1为1280*1080,其余为640*360,MODE3为:1920*1080

MODE1:选择哪路输入源,声音输出即为所选择的的输入源。

MODE2:IN1方框显示的图像跟随切换输入源,声音固定为IN1方框的输入源音源,跟随切换。
