T9000-H81HDMI 4K八画面分割器

同三维T9000-H81 HDMI 4K八画面分割器是一款高性能的带八路高清画面分割以及无缝切换输出的切换器,该切换器可以将8路高清数字视频信号显示在同一个屏幕上,并有多种视频分割效果,同时八路高清输入信号可做无缝切换。该切换器控制方式多样灵活,可通过前面板按钮控制、本地IR控制。具有产品稳定,安装简单,是一款实用性很高的分割切换器,可以用在重大的工程项目,会议厅等场所。

本店价: 980
立即购买
驱动下载
使用说明





同三维T9000-H81HDMI 4K八画面分割器

产品介绍

同三维T9000-H81 HDMI 4K八画面分割器是一款高性能的带八路高清画面分割以及无缝切换输出的切换器,该切换器可以将8路高清数字视频信号显示在同一个屏幕上,并有多种视频分割效果,同时八路高清输入信号可做无缝切换。该切换器控制方式多样灵活,可通过前面板按钮控制、本地IR控制。具有产品稳定,安装简单,是一款实用性很高的分割切换器,可以用在重大的工程项目,会议厅等场所。

同三维T9000-H81HDMI 4K八画面分割器



产品特点与规格

l 支持8HDMI输入,1HDMI输出

l 支持8HDMI信号画面分割

l 支持8HDMI信号之间无缝切换

l 支持红外切换

l 兼容HDMI1.4,HDCP1.4,兼容DVI1.0版本

l 输入分辨率支持1080P,720P,1080i,1024x768,1360x768

l 输出支持1080P@60HZ,2560x1600@60HZ,2560x1440@60HZ,3840x2160@30HZ.

l 支持音视频叠加,即不同视频与音频合成

l 图像显示清晰

l HDMI输入输出传输距离:高速HDMI线材最长可达15M

l 电源输入:DC12V/2A

l 实物净重:792g

l 尺寸(长XX高):252mm X 105mm X 25mm

同三维T9000-H81HDMI 4K八画面分割器

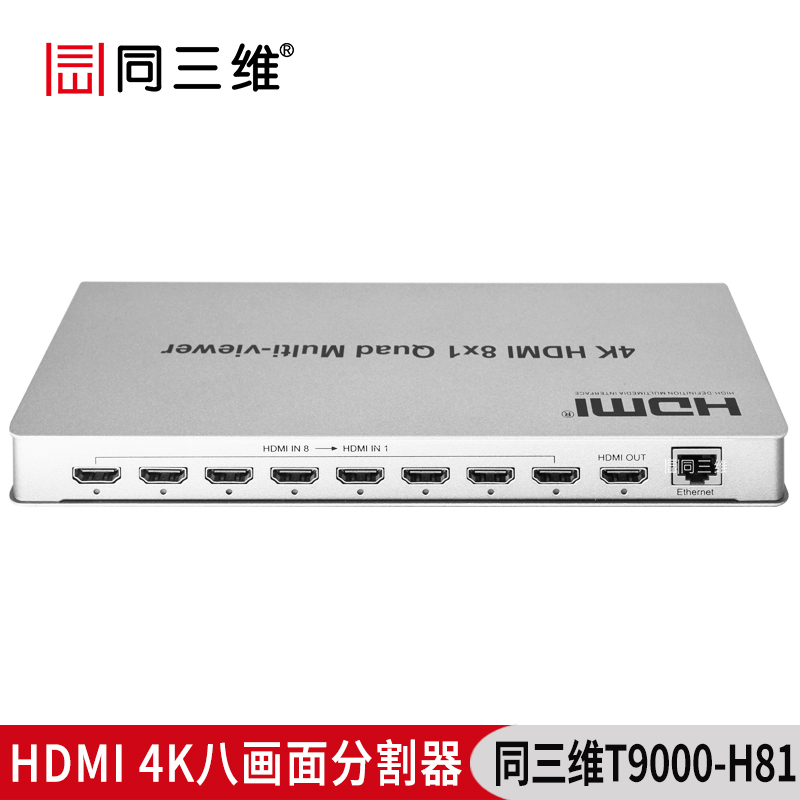

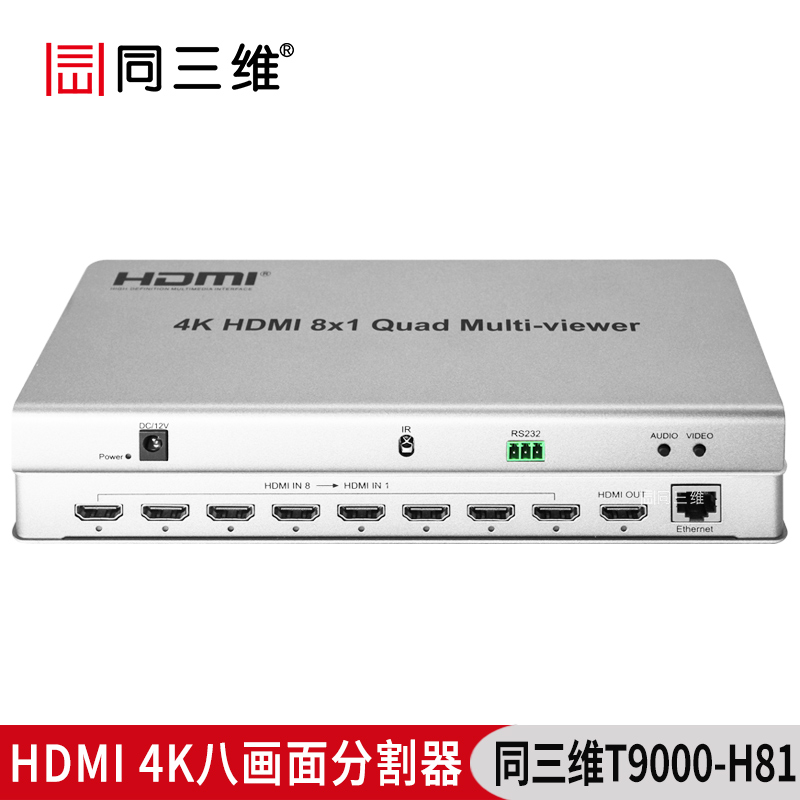

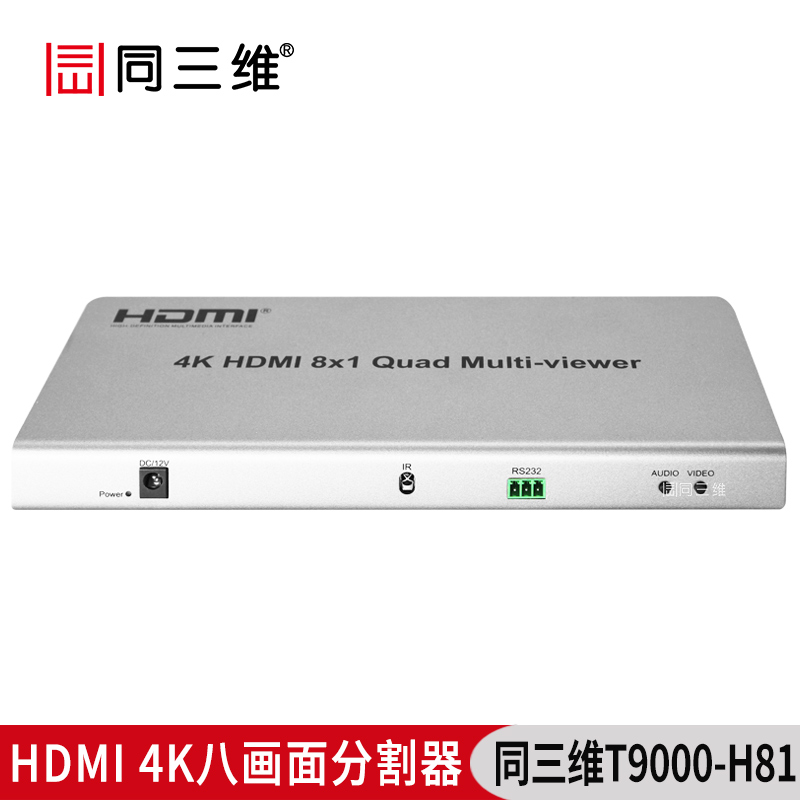

物理接口示意图

同三维T9000-H81HDMI 4K八画面分割器



1 输入8 → 输入1 ---输入接口

2 输出 --- 输出接口

3  网口 --- 网线接口

4  电源指示 --- 电源LED指示灯

5  电源12V --- DC/12V电源接口

6 红外 --- 红外接收

7  红外 --- RS232串口

8  音频 --- 音频切换按键

9  视频 --- 视频模式切换按键



连接示意图



同三维T9000-H81HDMI 4K八画面分割器

遥控器按键说明 同三维T9000-H81HDMI 4K八画面分割器







支持七种MODE选择:

同三维T9000-H81HDMI 4K八画面分割器



MODE1:单画面模式(IN1-8无缝切换模式)

MODE2&MODE3:两分屏画面模式

MODE4:四分屏画面模式

MODE5 & MODE6:一主七小画面模式

MODE7:八分屏画面模式

场景应用

同三维T9000-H81HDMI 4K八画面分割器

同三维T9000-H81HDMI 4K八画面分割器

字幕更加清晰!





包裹清单

  1: HDMI 4K八画面分割器一台

  2:电源适配器12V/2A 一个

  3:遥控器一个

  4:说明书一份
