T9000插卡式多接口画面分割器

1U机箱:四画面分割,可插4块卡, 3U机箱:16画面分割,可插16块卡,输入卡都是HDMI(DVI)/VGA(YBPBR)/SDI/CVBS任选一,输出卡是HDMI(DVI)/VGA/SDI可同时输出,HDMI输出支持4K

本店价: 请来电议价
立即购买
驱动下载
使用说明

同三维T9000插卡式多接口画面分割器
1U机箱:四画面分割,可插4块卡, 3U机箱:16画面分割,可插16块卡,输入卡都是HDMI(DVI)/VGA(YBPBR)/SDI/CVBS任选一,输出卡是HDMI(DVI)/VGA/SDI可同时输出,HDMI输出支持4K

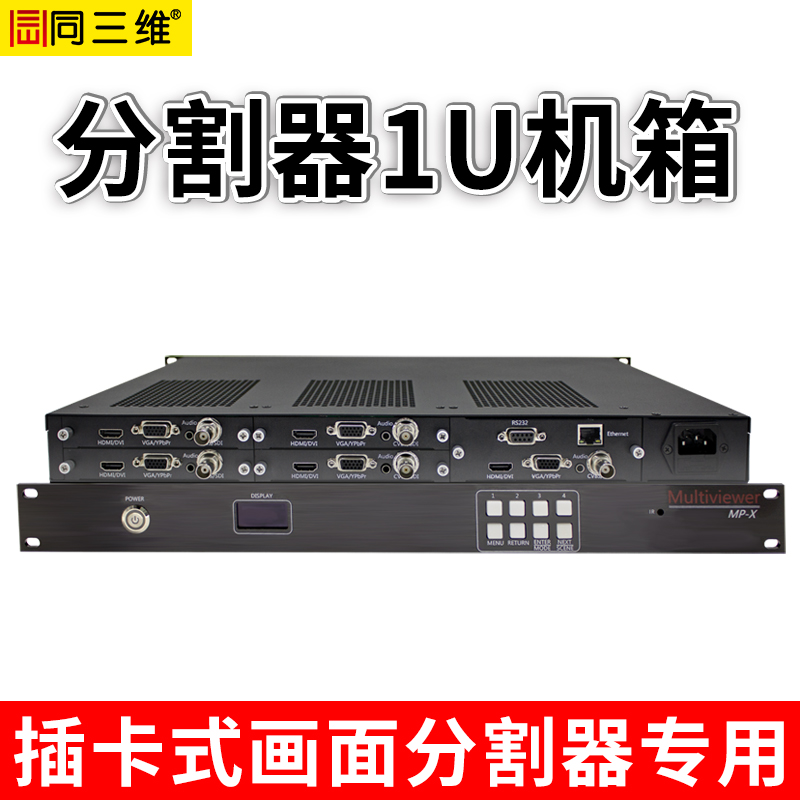

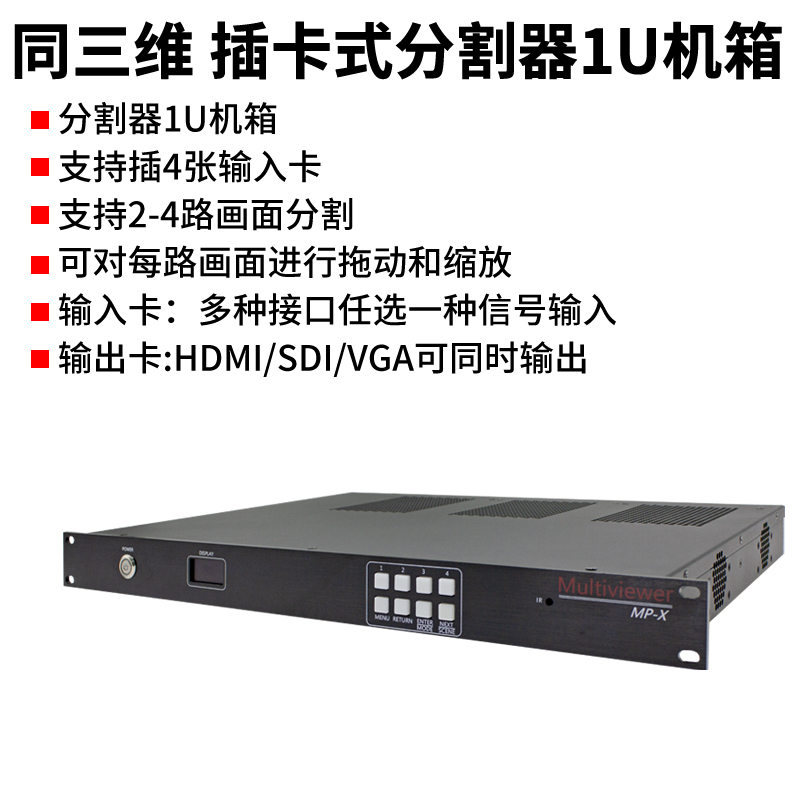

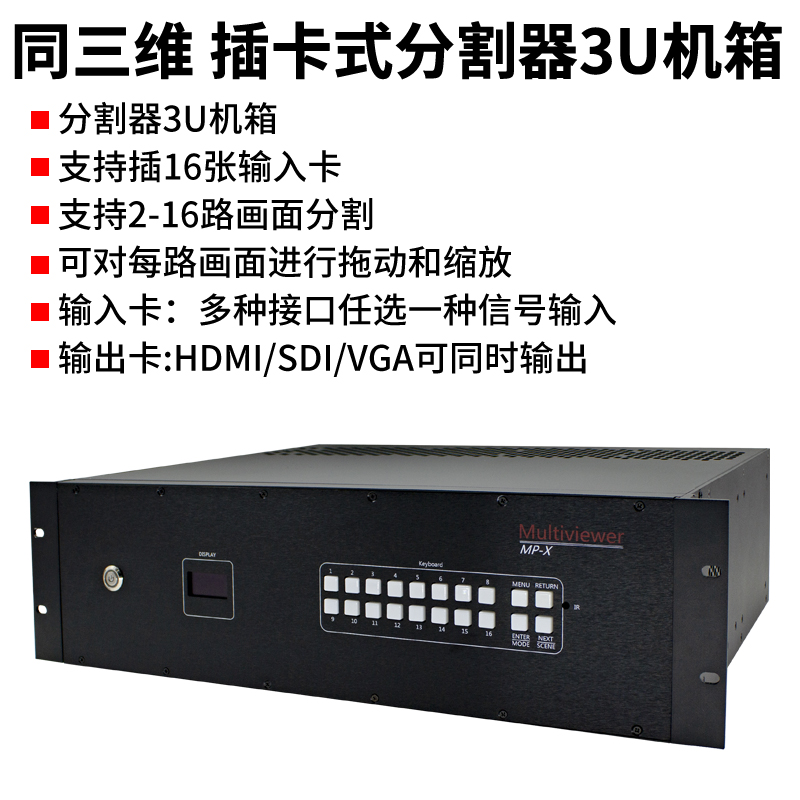

同三维T9000插卡式多接口画面分割器1U 同三维T9000插卡式多接口画面分割器3U
产品简介:
同三维T9000高清多画面处理器是专业化的图形处理设备,可将多路图像信号合成一路高清信号输出,并可按用户要求对视频信号进行视窗大小、显示位置、图像比例等方面的调整和变换,最终输出统一格式的图像信号。
同三维T9000插卡式多接口画面分割器连接示意图

性能特点:
(1)   插卡结构,一卡一路,1U机箱可插4块输入卡组成4画面,3U机箱可插16块输入卡组成16画面,配置灵活,可组成任意通道多画面。
(2)   每张输入卡均支持CVBS,HDMI(DVI),VGA(YPbPR),SDI,任选一种信号输入。
(3)   输出卡支持VGA,HDMI和SDI,可以同时输出,HDMI输出支持3840x2160(部分机型选配)。
(4)   VGA(YPbPr)输入ADC最高采样频率205Mhz,[email protected]/WUXGA60Hz,支持Composite-Sync和Sync-on-Green(SOG),[email protected]
(5)   HDMI(DVI)输入兼容HDMI1.4,支持HDCP1.2,Deep color:12-bit YCC4:4:4,XVYCC支持基于IEC61966-2-4彩色标准。
(6)   SDI输入支持3G/HD/ SDI,速率143Mbps~2.97Gbps,兼容292M、424M、ITU R BT.1120 串行视频标准。
(7)   支持音频输入输出。
(8)   支持每通道独立OSD设置显示。
(9)   支持本机按键和红处遥控器快速操作,LED状态显示。
(10) 带RS232和以太网接口,支持电脑软件控制,开放控制协议。
(11) 支持断电现场保护。
(12) 支持自定义画面大小、布局,场景保存和调用。
(13) 3U机箱可选配1+1冗余电源。

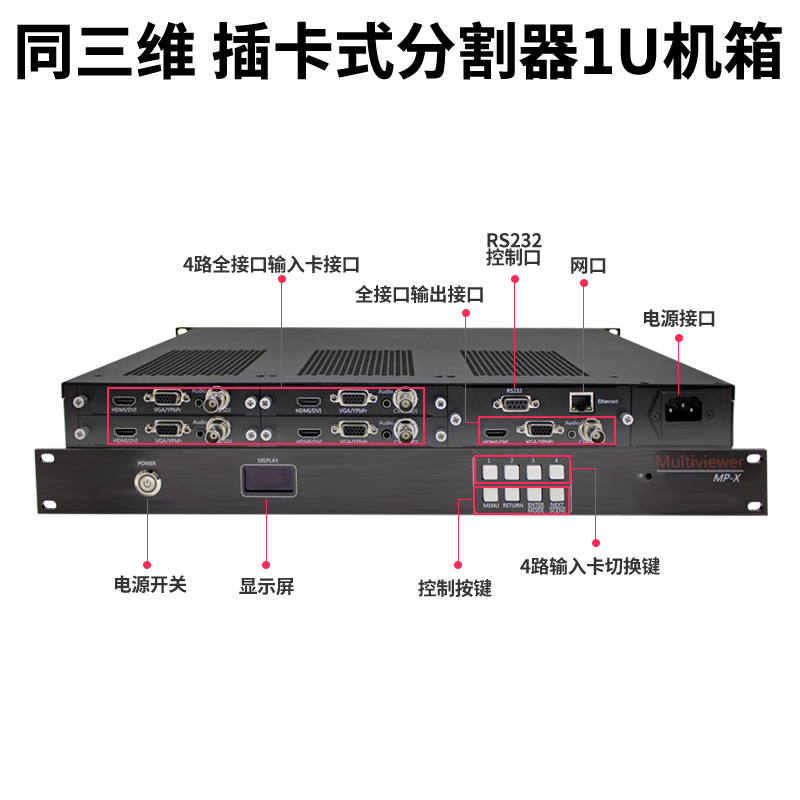

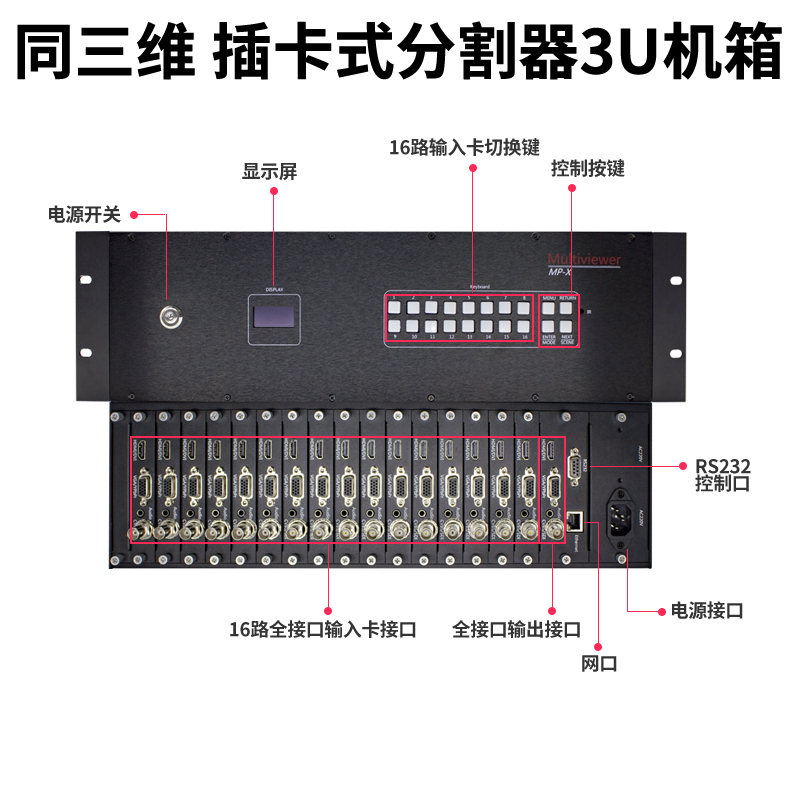

同三维T9000插卡式多接口画面分割器1U接口说明 同三维T9000插卡式多接口画面分割器3U接口说明
技术参数:
CVBS输入
阻抗
75Ω
电平
1Vp-p
制式
NTSC,PAL自适应
接口类型
BNC
YPbPr输入
阻抗
75Ω
电平
0.7V
分辨率
480i,576i,480P,576P,720P,1080i50/60, 1080P25/30/50/60
同步输入
SOG
接口类型
DB15FM,(1-Cr,2-Y,3-Cb)
VGA输入
阻抗
75Ω
电平
0.7V
分辨率
VESA[email protected][email protected]
同步输入
独立行场
接口类型
DB15FM
HDMI/DVI输入
时钟频率
25Mhz-225Mhz
标准
DVI1.0 HDMI1.3 HDCP1.2
接口类型
Type A 19pin HDMI或DVI-D
SDI 输入
速率
143Mbps~2.97Gbps
标准
292M、344M、424M,音频兼容SMPTE291
接口类型
BNC

VGA输出
阻抗
75Ω
电平
0.7V
分辨率
1280x1024, 1680x1050,1600x1200, 1920x1080
同步输入
独立行场
接口类型
DB15FM
HDMI/DVI输出
时钟频率
25Mhz-225Mhz
标准
DVI1.0 HDMI1.3 HDCP1.2
分辨率
1280x1024,,1680x1050,1600x1200,1920x1080, 3840x2160
接口类型
Type A 19pin HDMI
SDI 输出
速率
143Mbps~2.97Gbps
标准
292M、344M、424M,音频兼容SMPTE291
接口类型
BNC

电源输入
AC 210V~240V 50/60Hz
工作温度
0~50℃
存储温度
0~65℃
工作湿度
<90%RH


机箱尺寸(宽x深x高)
最大输入通道
1U(43x33x4.5cm)
4
3U(43x33x9.0cm)
16
