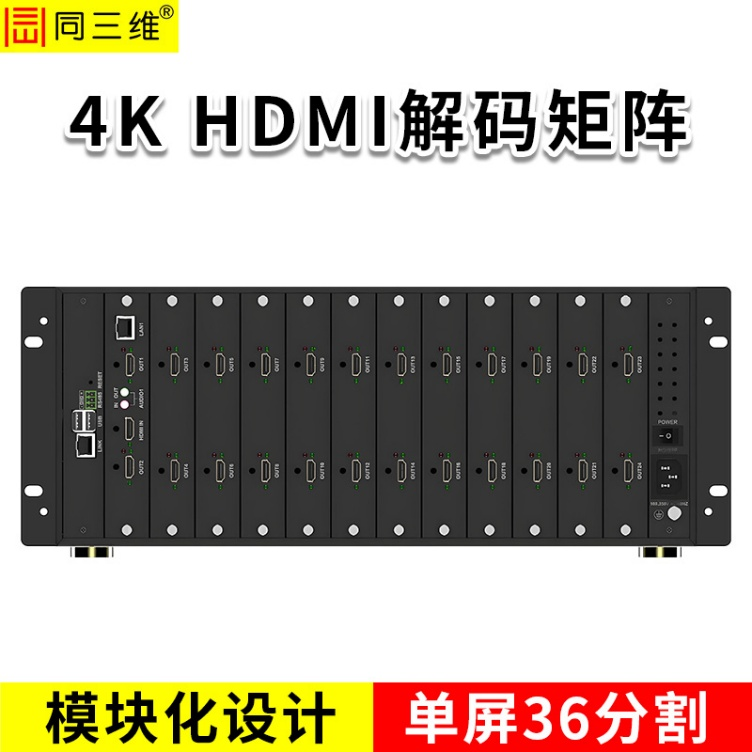

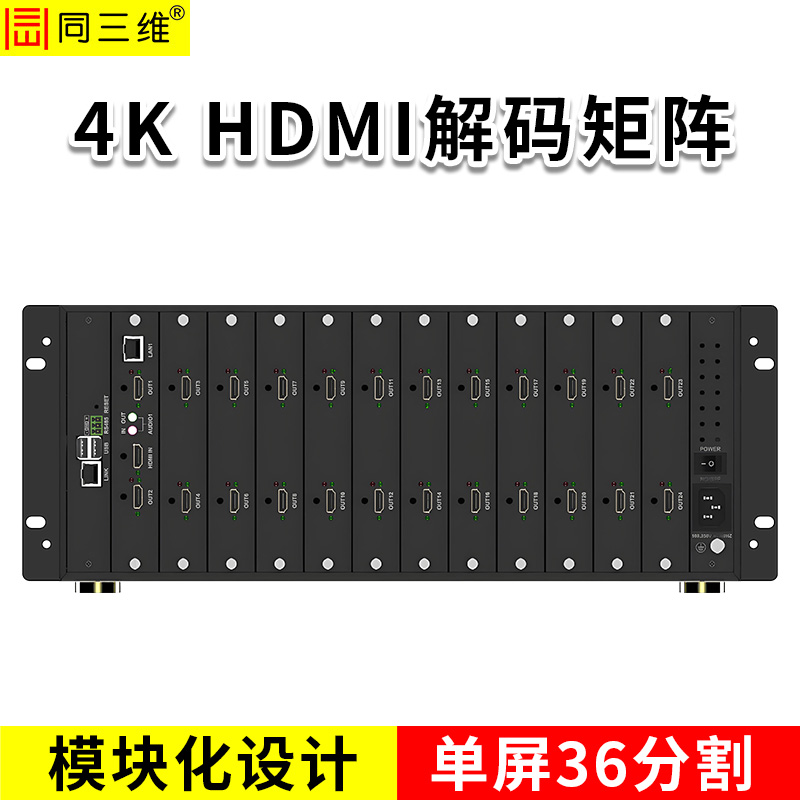

同三维T80004JEHH系列

插卡式高清网络解码矩阵

输入编码卡和输出解码卡可任意组合，单卡是1路

1路输出卡可36分割

4K30输入、输出，最大解码800万监控视频向下兼容，单屏支持最大拆分36个窗口，支持1/2/4/6/8/9/12/15/16/20/25/36画面分割显示，支持视频图像任意分割、拼接、画中画、合并、开窗、漫游等功能，支持大屏开关机功能，音频功能支持HDMI输入输出及3.5mm音频输入输出，支持LED字幕功能，内置跑马灯及固定显示字幕，用户可以任意修改输入源信息、叠加字幕，操作电脑、平板同步观看大屏显示内容，可以预览输入源视频，支持平板、手机快速操作切换，支持网络接入互联，支持网络键盘控制、RS485键盘控制及浏览器界面软件操作控制；支持场景，分组，多屏自动轮巡，单屏自动轮巡，用户可自定义输出底图，底图格式为JPG，大小不能超过512KB，最多可添加20张备用底图；4U机箱，设备结构才用主机箱加模块设计、可任意选择模块进行搭配使用、灵活搭配、后期维护方便

产品概述：

高清网络解码矩阵是专为中、大型电视监控系统的中心管理而设计，采用最新的安防专用编解码芯片，针对H.265解码，向下兼容H.264网络解码矩阵。采用嵌入式LINUX架构，模块化结构，保障系统的稳定运行。可通过ONVIF及多种私有协议接入各种主流IP摄像机的图像，也可以通过ONVIF服务器端版本、RTSP协议或多种私有协议接入NVR、DVR、CVR连接的摄像机，还可以选择通过流媒体接入局域网和外网的IP摄像机图像，转发到解码矩阵，实现图像解码、分割、拼接、开窗、漫游等功能，保证图像切换的高效，快速和稳定。

高清网络解码矩阵采用最新的安防专用编解码芯片，专为H.265标准及4K超高清编解码而设计，产品采用嵌入式LINUX架构，保障系统的稳定运行，采用模块化设计，可以在大型、超大型数字安防监控系统中实现解码、编码、拼接、分割、画中画、漫游等功能，为工程项目最大程序解决大数据数字化监控系统提供解码上墙及多信号输入编码等提供一站式解决方案。

高清网络解码矩阵可广泛应用于超市、商铺、办公楼、住宅小区、办公楼、学校、酒店、工厂等监控场所，为网络视音频解码输出、大型电视墙解码、拼接分割上墙等服务提供强有力的支持。

一、产品特点：

1、设备结构才用主机箱加模块设计、可任意选择模块进行搭配使用、灵活搭配、后期维护方便；

2、4K输入、输出，最大解码800万监控视频向下兼容；

3、单屏支持最大拆分36个窗口；

4、支持H.265/H.264 编码：4K(3840*2160)@30fps向下兼容；

5、支持1/2/4/6/8/9/12/15/16/20/25/36画面分割显示，支持视频图像任意分割、合并功能；

6、轻松实现画中画、漫游、跨屏拼接；

7、支持小间距LED屏幕显示；

8、支持大屏开关机功能；

9、音频功能支持HDMI输入输出及3.5mm音频输入输出；

10、支持解码G.711A、G.711U格式的音频；

11、支持自定义输出分辩率；

12、支持通过ONVIF协议添加的摄像机自动同步名称；

13、支持1路4K/4路1080P/8路720P/25路D1/36路CIF视频解码（最大800万向下兼容）；

14、支持高清、标清混合的视频解码；

15、拥有自主知识产权的解码算法，解码效率高，图像清晰；

16、支持ONVIF、RTSP、RTMP、GB28181国标等通用协议（国标协议指从平台取视频）；

17、支持录像机回放，目前可支持海康录像机回放；

18、支持LED字幕功能，内置跑马灯及固定显示字幕；

19、用户可以任意修改输入源信息、叠加字幕；

20、操作电脑、平板同步观看大屏显示内容，可以预览输入源视频，支持平板、手机快速操作切换；

21、支持网络接入互联，支持网络键盘控制、RS485键盘控制及浏览器界面软件操作控制；

22、个性化管理功能，分普通用户和管理员用户权限；

23、支持中心服务器对设备业务进行配置和管理；

24、内嵌数据库，对用户设置好的参数和视频可导出和导入；

25、支持场景，分组，多屏自动轮巡，单屏自动轮巡；

26、用户可自定义输出底图，底图格式为JPG，大小不能超过512KB，最多可添加20张备用底图；

27、支持本地和远程升级、方便技术工程师维护；

28、标准机架式设计，4U标准机箱，满足各种规模的监控、拼接、控制需求。

二、模块功能（解码）

1、支持H.265 Main Profile Level5.1、H.264 Baseline/Main/High Profile Level5.0、MPEG4 SP L0~L3/ASP L0-L5、MJPEG/JPEG Baseline解码；

2、单屏支持1路4K/4路1080P/8路720P/16路D1视频解码；

3、支持4K、1200W、600W、500W、300W、200W、130W等标准视频解码；

4、支持PAL/NTSL等标准格式；

5、支持标准ONVIF接入；

6、支持RTSP直接视频取流；

7、支持视频文件播放。

三、模块功能（编码）

1、支持输入信号H.264 Baseline、Main、High Profile Level5.1标准编码；

2、支持MJPEG、JPEG Baseline编码；

3、支持编码4K@30帧、1080P、720P等分辩率；

4、支持编码时分辨率可调、帧率可调；

5、支持编码后视频流加密。

四、模块功能（音频）

1、带1路3.5MM音频输入；

2、带1路3.5MM音频输出；

五、模块功能（网络）

1、带1个10/100/1000Mbps自适应网口。

六、模块功能（USB）

1、带2个USB 2.0接口（预留口、暂时无功能）。

七、模块功能（RS485）

1、带1个RS485接口（可接入各类RS485设备、如RS485接口的键盘控制器）。

八、产品功能（输出）

1、拼接：可多机级联，由多台机实现更多大型、超大型拼接；可实现屏形非标准长宽比随意拼接，操作界面虚拟现场摆放；

2、分割：单屏可实现最大36屏分割，可自定义非标准长宽比异形分割；

3、画中画漫游：可实现单机多口、多机多口间随意开窗实现画中画、漫游功能，开窗口尺寸随意设置。

九、产品功能（操作控制）

1、支持网络键盘直接操作控制全部功能；

2、支持模拟键盘切换控制；

3、支持跨平台图形化界面浏览器（支持IE/CHROM/360浏览器/QQ浏览器/Firefox等浏览器）控制；

4、支持客户端控制、支持我公司平台软件控制；

5、提供SDK，支持第三方软件接入控制。

十、产品功能（特色功能）

1、支持模式设置、模式自动或手动切换调用；

2、支持视频源按时间段、时间间隔的方式在单个或多个窗口上轮巡。

十一、产品功能（运维）

1、支持远程/本地配置文件导入导出；

2、支持远程/本地升级；

3、支持远程控制。

十二、技术参数

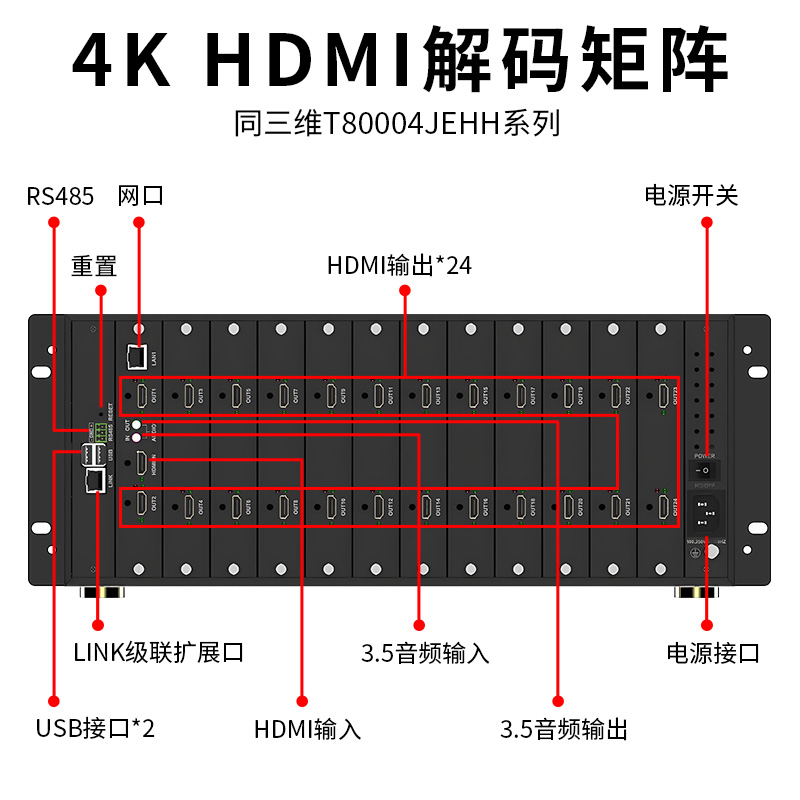

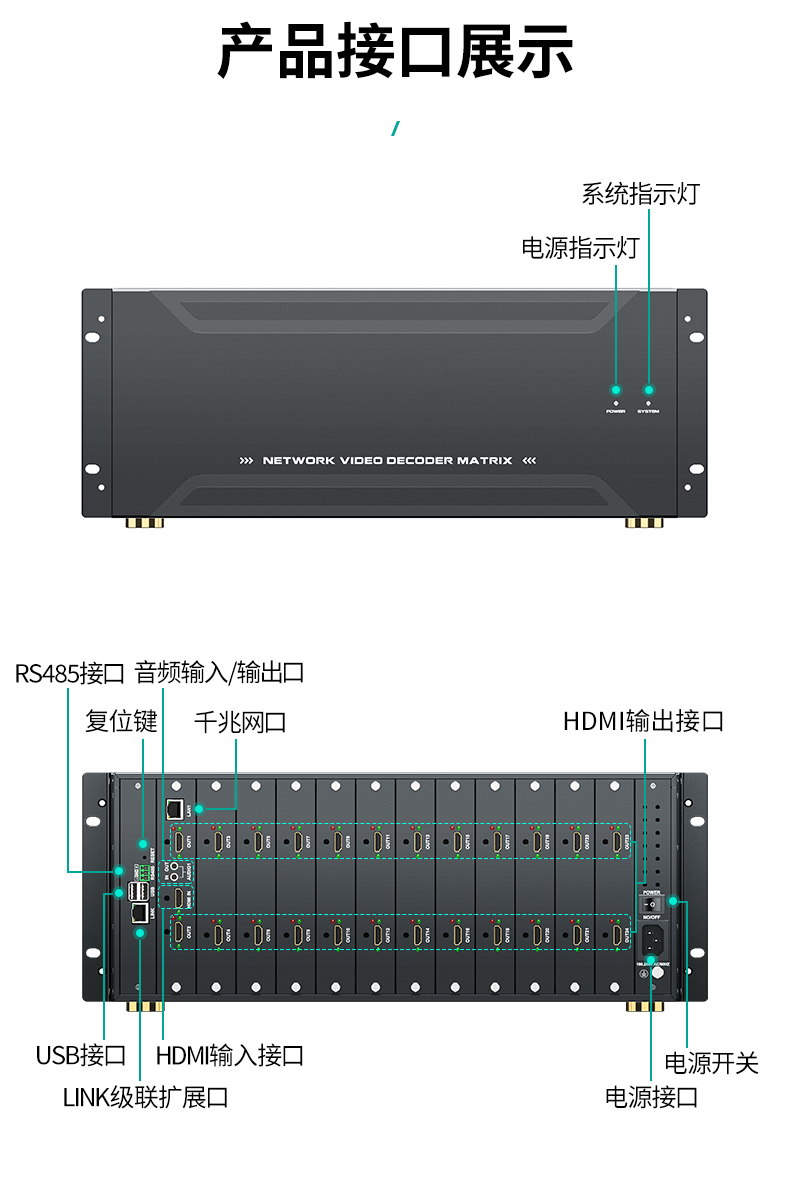

十三、接口展示

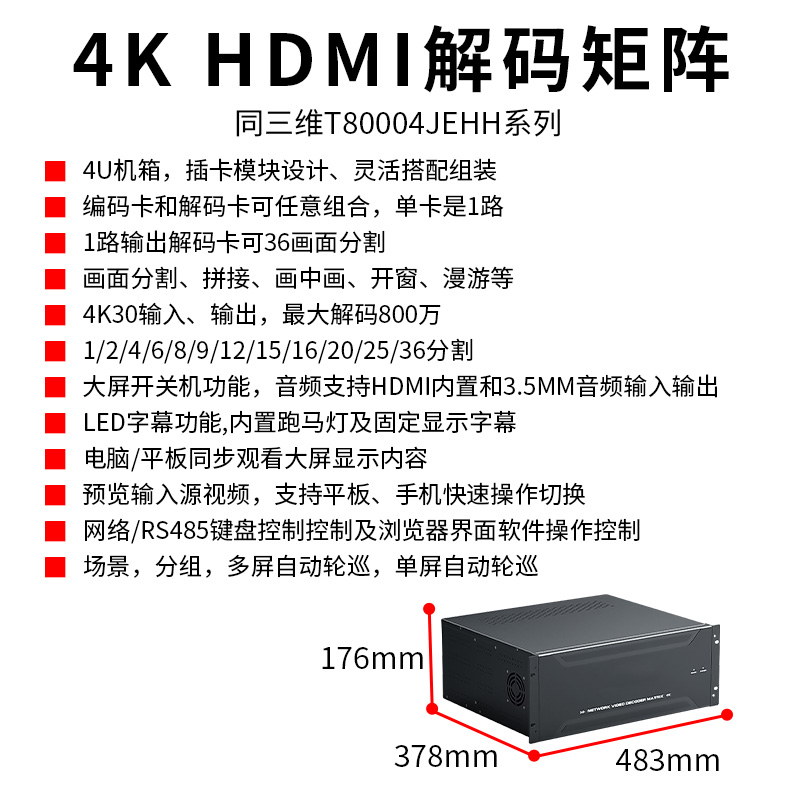

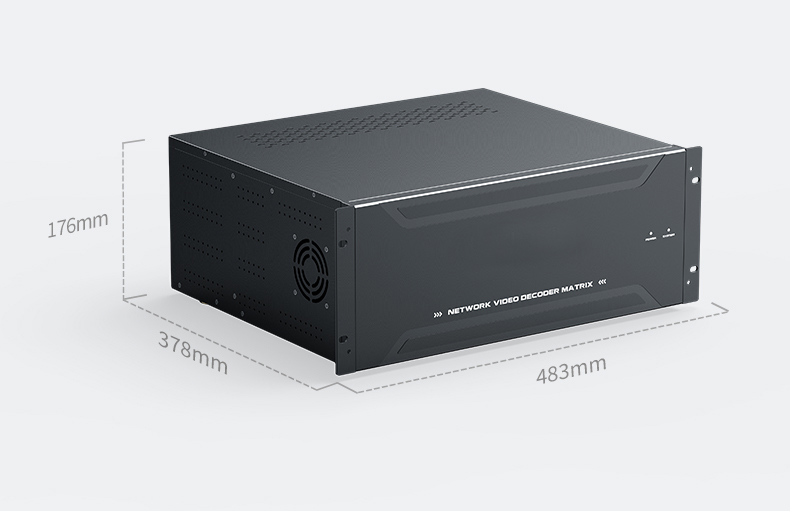

十四、产品尺寸

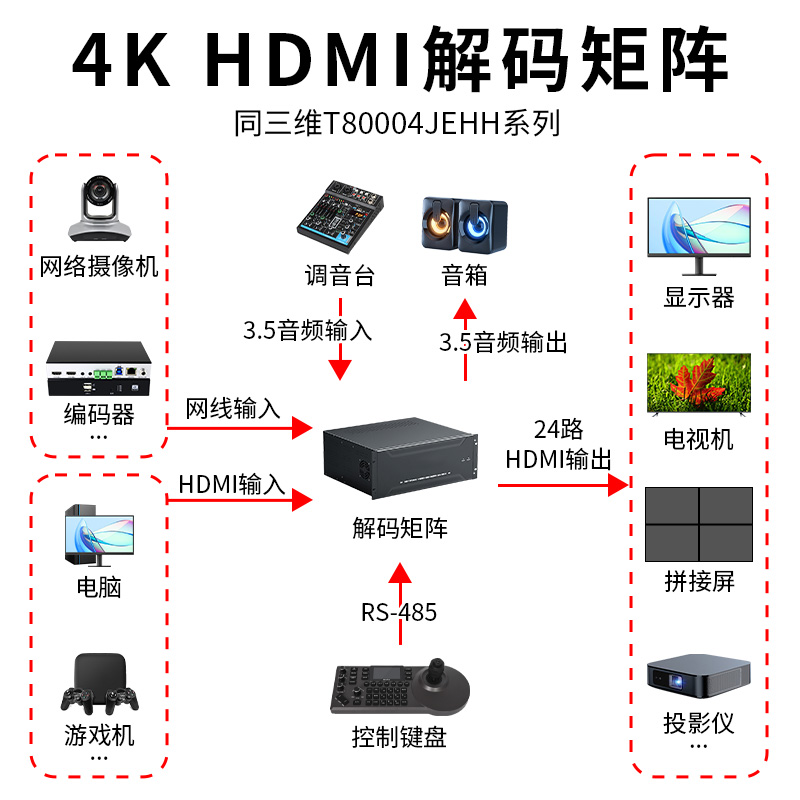

十五、连接示意图

十六、产品清单
