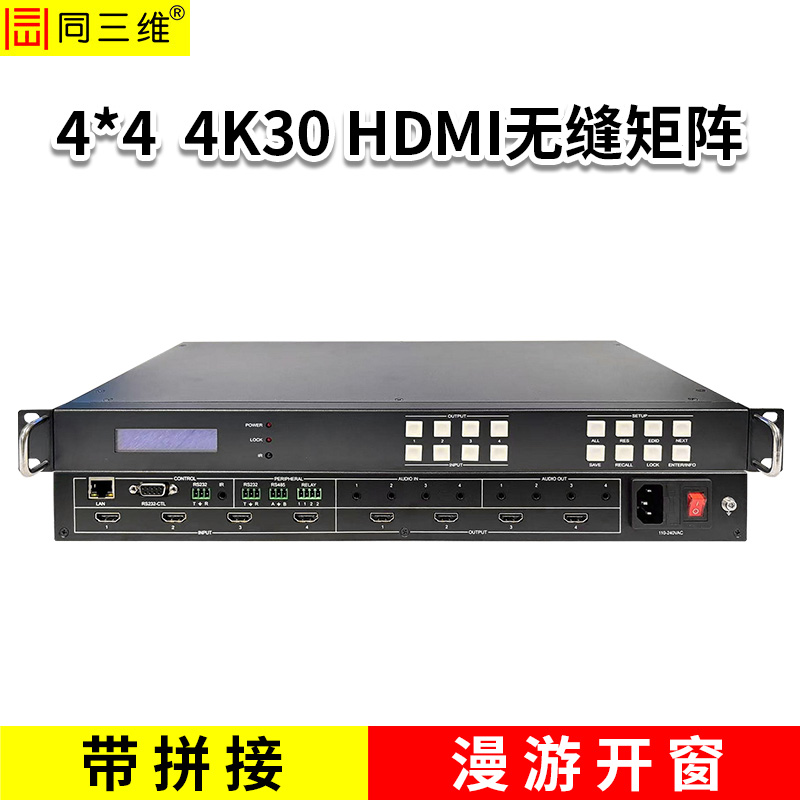

同三维T70001H44-4K30  4X4无缝切换拼接矩阵

一、产品简介

同三维T70001H44-4K30 HDMI 4x4无缝切换矩阵是一款高性能的超高清视频信号交换设备，支持 4K@30Hz 视频信号的输入,输出,切换以及拼接, 开窗等处理。

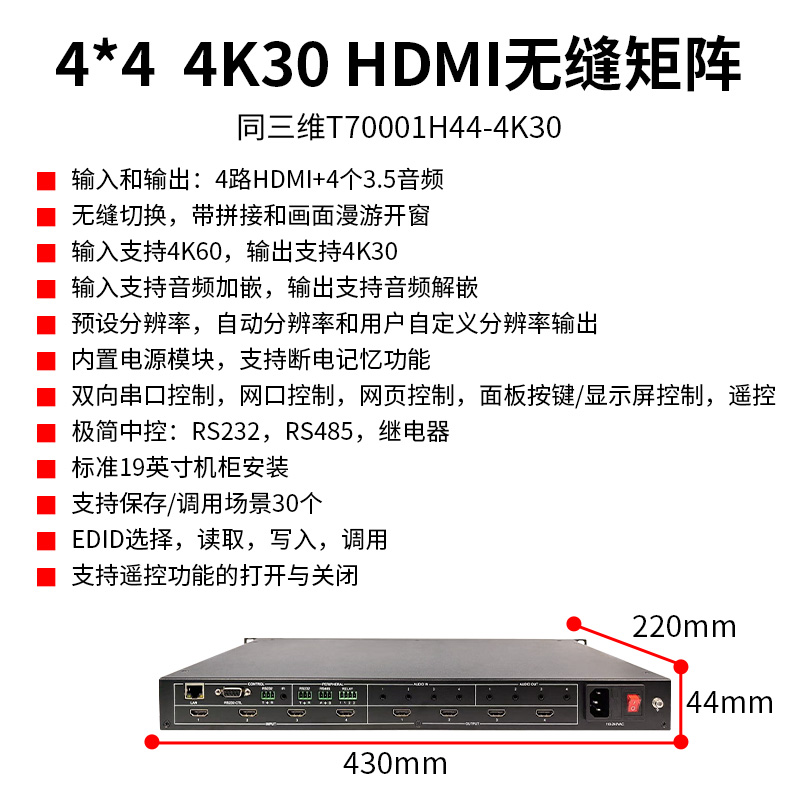

二、 产品性能

1.   支持4路输入到4路输出间的无缝快速切换

2.   支持拼接功能

3.   输出支持HDMI1.4，最高分辨率3840x2160@30Hz

4.   输入支持HDMI2.0，最高分辨率3840x2160@60Hz

5.   输入通道支持音频加嵌，输出通道支持解嵌

6.   支持预设分辨率，自动分辨率和用户自定义分辨率输出，支持小间距LED屏

7.   内置电源模块，支持断电记忆功能

8.   支持双向串口控制，网口控制，网页控制，面板按键/显示屏控制，遥控

9.   支持极简中控：RS232，RS485，继电器

10.  标准19英寸机柜安装

11.  支持保存/调用场景30个

12.  支持EDID选择，读取，写入，调用

13.  可控制输出通道音频开关（静音），画面冻结，黑屏

14.  可自动汇报信号有无的变化，方便外部中控进行逻辑编程

15.  支持信号通道奇偶绑定和N+1备份

16.  无信号时，可设置输出模式：黑屏，蓝屏，关闭信号等

17.  支持遥控功能的打开与关闭

三、规格参数

Ø  输出分辨率及索引（16进制）

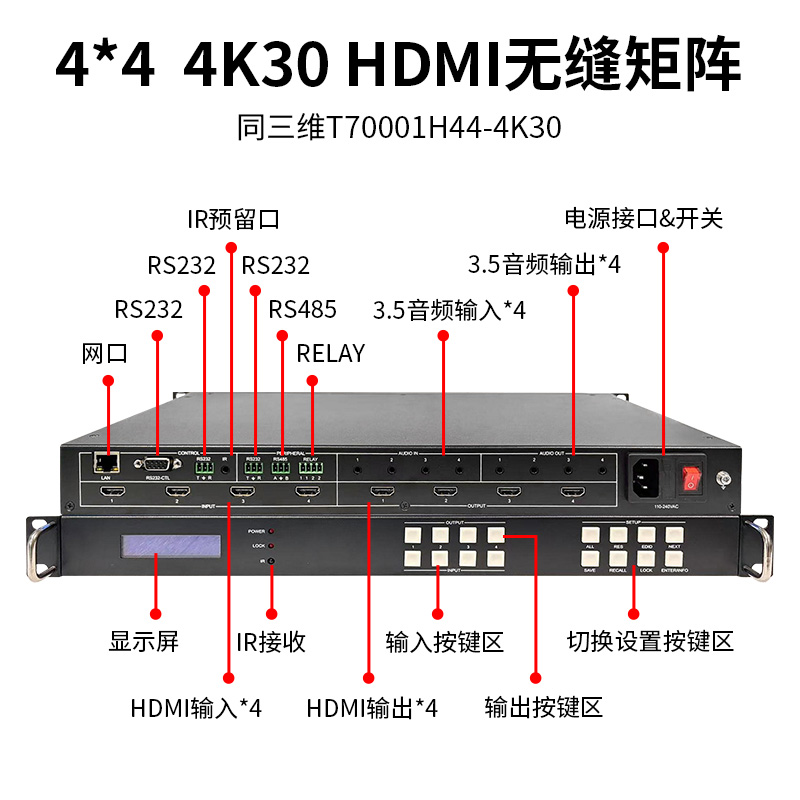

四、面板说明

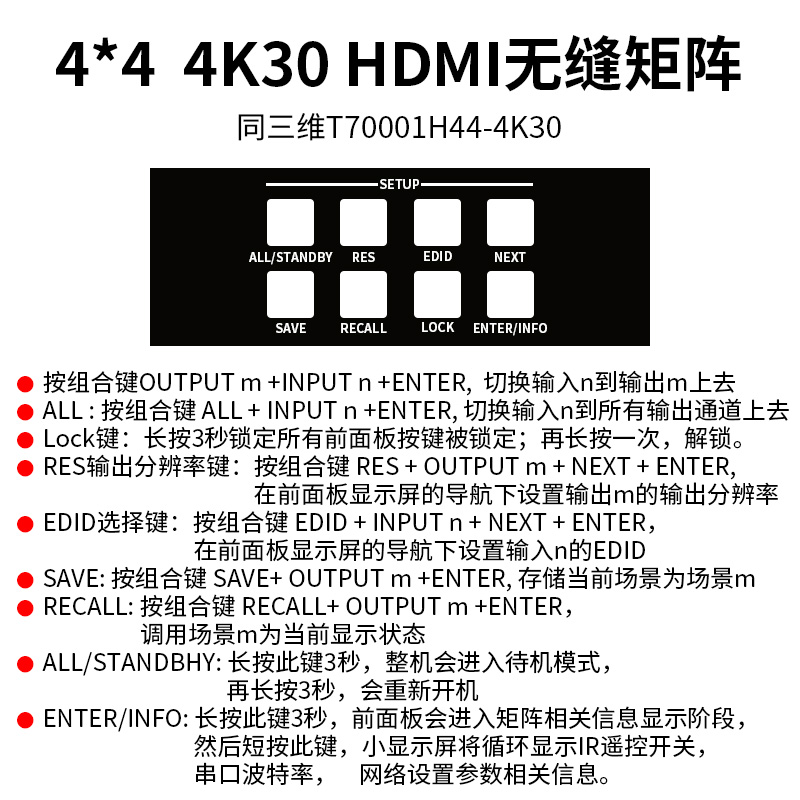

1.     前面板

1.        LCM显示屏：显示矩阵的相关信息，并配合前面板按键完成一些操作

2.        LOCK指示灯：前面板按键被锁定时灯亮

3.        Power：通电时灯亮

4.        IR: 遥控接收头

5.        输出按键区（OUTPUT）：1, 2, 3, 4, ALL

6.        输入按键区（INPUT）：1, 2, 3, 4,

7.        按组合键OUTPUT m +INPUT n +ENTER,  切换输入n到输出m上去

8.        ALL : 按组合键 ALL + INPUT n +ENTER, 切换输入n到所有输出通道上去

9.        Lock键：长按3秒锁定所有前面板按键被锁定。再长按一次，解锁

10.      RES输出分辨率键：

11.      按组合键 RES + OUTPUT m + NEXT + ENTER, 在前面板显示屏的导航下设置输出m的输出分辨率

12.      EDID选择键：

13.      按组合键 EDID + INPUT n + NEXT + ENTER，在前面板显示屏的导航下设置输入n的EDID

14.      SAVE: 按组合键 SAVE+ OUTPUT m +ENTER, 存储当前场景为场景m

15.      RECALL: 按组合键 RECALL+ OUTPUT m +ENTER, 调用场景m为当前显示状态

16.      ENTER/INFO: 长按此键3秒，前面板会进入矩阵相关信息显示阶段，然后短按此键，小显示屏将循环显示IR遥控开关,串口波特率，网络设置参数相关信息

2.     后面板

1.        控制口

a. 网络控制（TCP/IP 或网页控制）

默认IP地址: 192.168.0.247；默认子网掩码: 255.255.255.0；默认网关: 192.168.0.1；波特率: 9600；端口号: 23；网页登录账号: admin；网页登录密码: admin

b. RS232-CTL，DB9口控制，波特率: 9600

c. RS232-凤凰插, 波特率: 9600

T: 本机 -> PC,   G: 接地,   R: 本机 <- PC

注意：RS232-DB9与RS232-凤凰插的作用是相同的

2.        极简中控端口：1路RS232-凤凰插，1路RS485-凤凰插，两路继电器用法见后续的PC软件介绍

3.        输入输出端口

           4路HDMI输入,4路外部模拟音频加嵌输入，4路HDMI输出，4路音频解嵌输出
