同三维T70001H88-4K60 8X8无缝切换拼接矩阵

一、产品简介

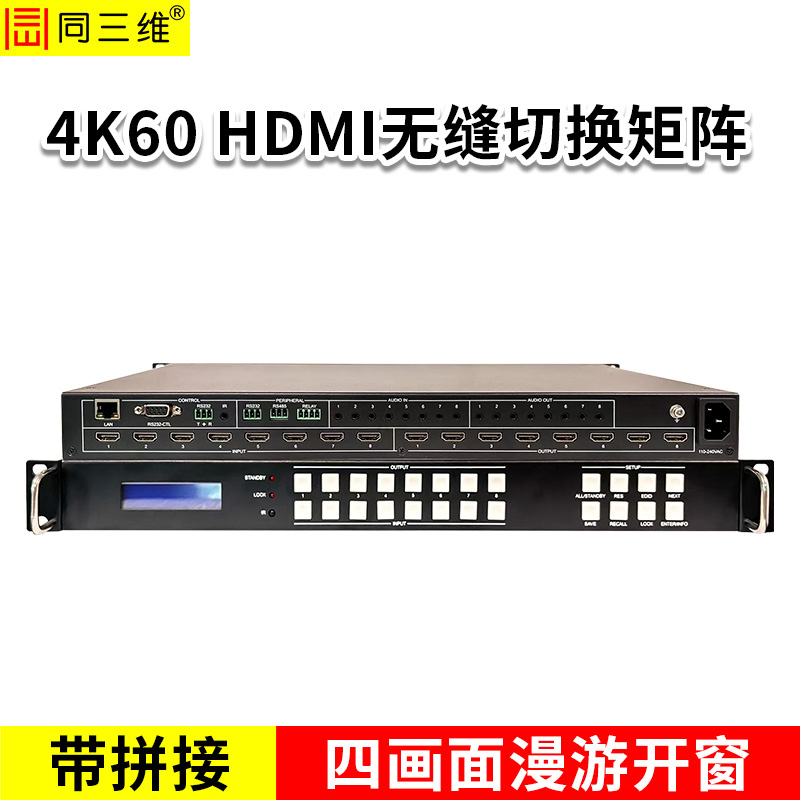

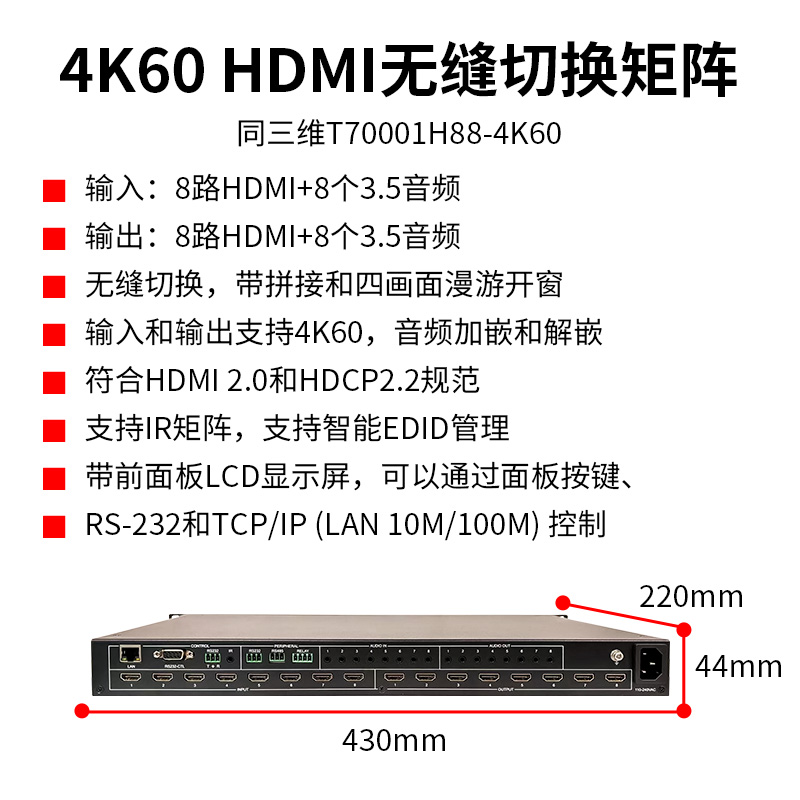

同三维T70001H88-4K60HDMI 8x8无缝切换矩阵是一款高性能的超高清视频信号交换设备，支持 4K@60Hz 视频信号的输入,输出,切换以及拼接, 开窗等处理。

二、产品性能

支持8路输入到8路输出间的无缝快速切换

支持拼接功能， 支持180度旋转

最大支持开4窗

输入输出支持HDMI2.0，最高分辨率3840x2160@60Hz

输入通道支持音频加嵌，输出通道支持解嵌

支持预设分辨率，自动分辨率和用户自定义分辨率输出，支持小间距LED屏

内置电源模块，支持断电记忆功能

支持双向串口控制，网口控制，网页控制，面板按键/显示屏控制，遥控

支持极简中控：RS232，RS485，继电器

标准19英寸机柜安装

支持保存/调用场景30个

支持EDID选择，读取，写入，调用

可控制输出通道音频开关（静音），画面冻结，黑屏

可自动汇报信号有无的变化，方便外部中控进行逻辑编程

支持信号通道奇偶绑定和N+1备份

无信号时，可设置输出模式：黑屏，蓝屏，关闭信号等

支持遥控功能的打开与关闭

三、规格参数

输出分辨率及索引（16进制）

四、面板说明

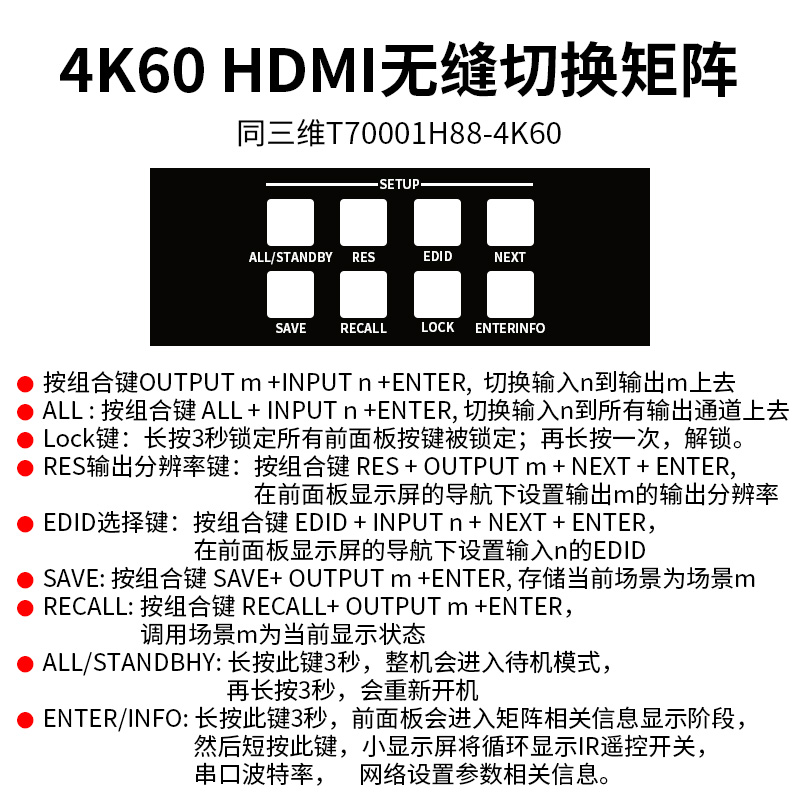

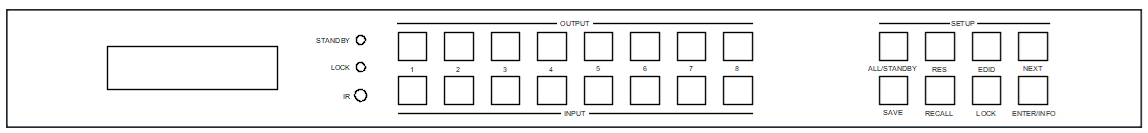

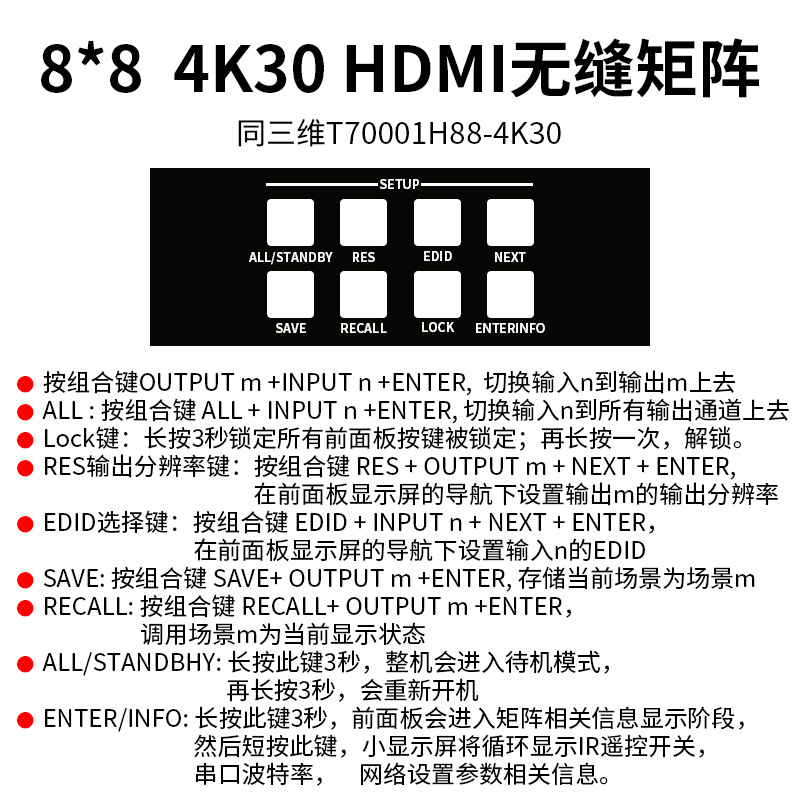

1、前面板

1. LCM显示屏：显示矩阵的相关信息，并配合前面板按键完成一些操作

2. LOCK指示灯：前面板按键被锁定时灯亮

3. STANDBY待机指示灯：整机处于待机状态时灯亮

4. IR: 遥控接收头

5. 输出按键区（OUTPUT）：1, 2...8, ALL

6. 输入按键区（INPUT）：1, 2...8

7. 按组合键OUTPUT m +INPUT n +ENTER,  切换输入n到输出m上去

8. ALL : 按组合键 ALL + INPUT n +ENTER, 切换输入n到所有输出通道上去

9. Lock键：长按3秒锁定所有前面板按键被锁定。再长按一次，解锁

10. RES输出分辨率键：

11. 按组合键 RES + OUTPUT m + NEXT + ENTER, 在前面板显示屏的导航下设置输出m的输出分辨率

12. EDID选择键：

13. 按组合键 EDID + INPUT n + NEXT + ENTER，在前面板显示屏的导航下设置输入n的EDID

14. SAVE: 按组合键 SAVE+ OUTPUT m +ENTER, 存储当前场景为场景m

15. RECALL: 按组合键 RECALL+ OUTPUT m +ENTER, 调用场景m为当前显示状态

16. ALL/STANDBHY: 长按此键3秒，整机会进入待机模式，再长按3秒，会重新开机

17. ENTER/INFO: 长按此键3秒，前面板会进入矩阵相关信息显示阶段，然后短按此键，小显示屏将循环显示IR遥控开关,串口波特率，网络设置参数相关信息

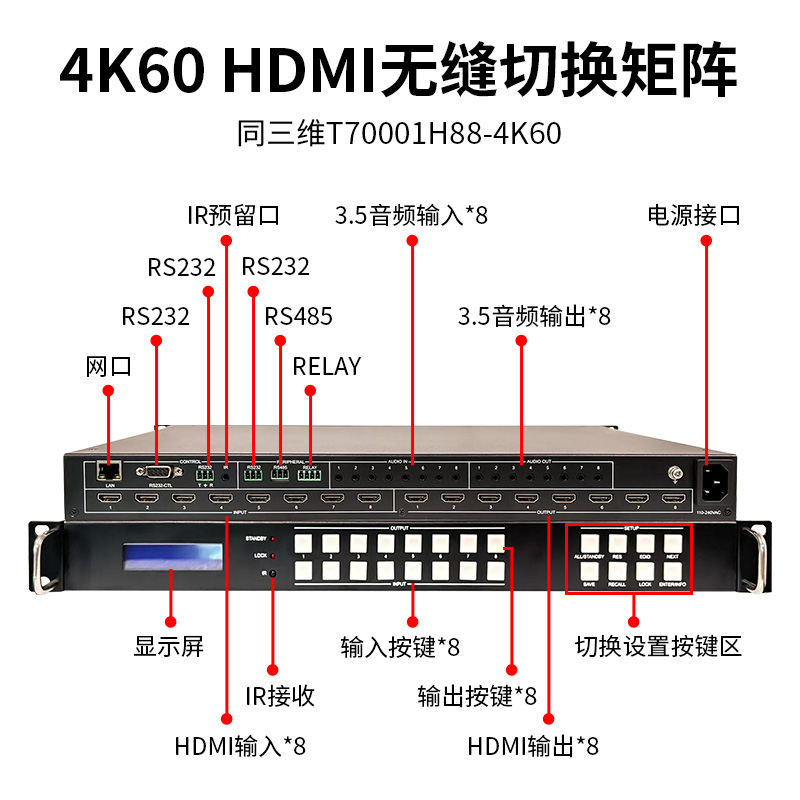

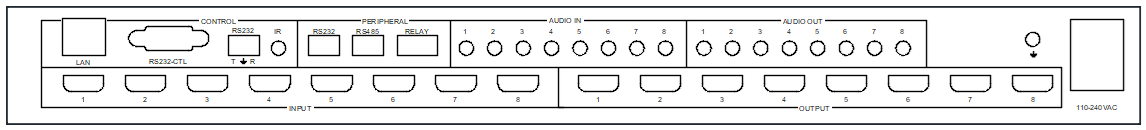

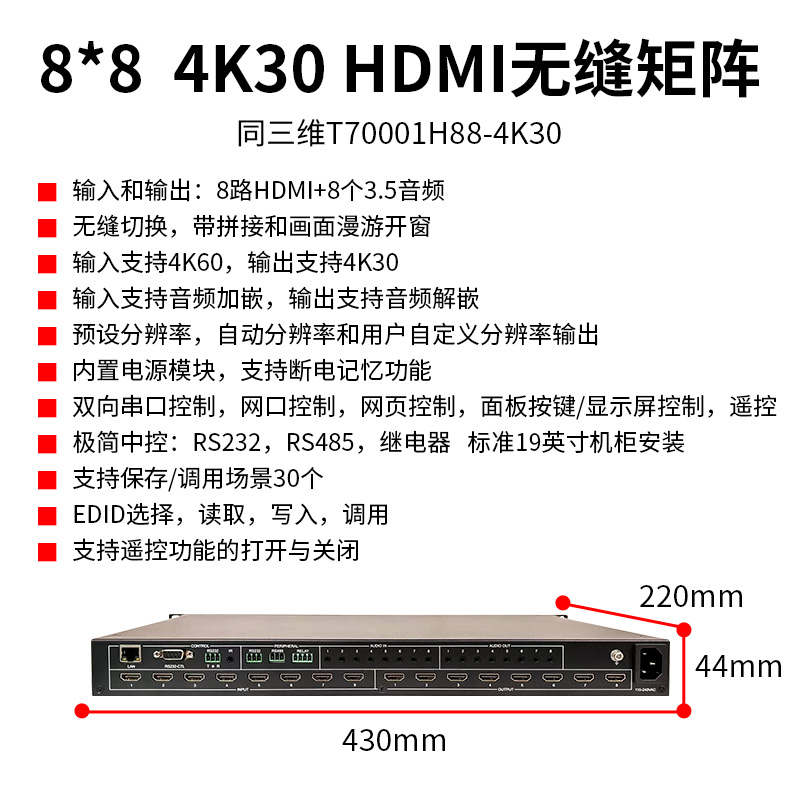

2、后面板

1. 控制口

网络控制（TCP/IP 或网页控制）

默认IP地址: 192.168.0.247；默认子网掩码: 255.255.255.0；默认网关: 192.168.0.1；

波特率: 9600；端口号: 23；网页登录账号: admin；网页登录密码: admin

RS232-CTL，DB9口控制，波特率: 9600

RS232-凤凰插, 波特率: 9600

T: 本机 -> PC,   G: 接地,   R: 本机 <- PC

注意：RS232-DB9与RS232-凤凰插的作用是相同的

IR: 本机遥控延长接口， 仅预留

2. 极简中控端口：1路RS232-凤凰插，1路RS485-凤凰插，两路继电器

用法见后续的PC软件介绍

3. 输入输出端口

8路HDMI输入,8路外部模拟音频加嵌输入，8路HDMI输出，8路音频解嵌输出
