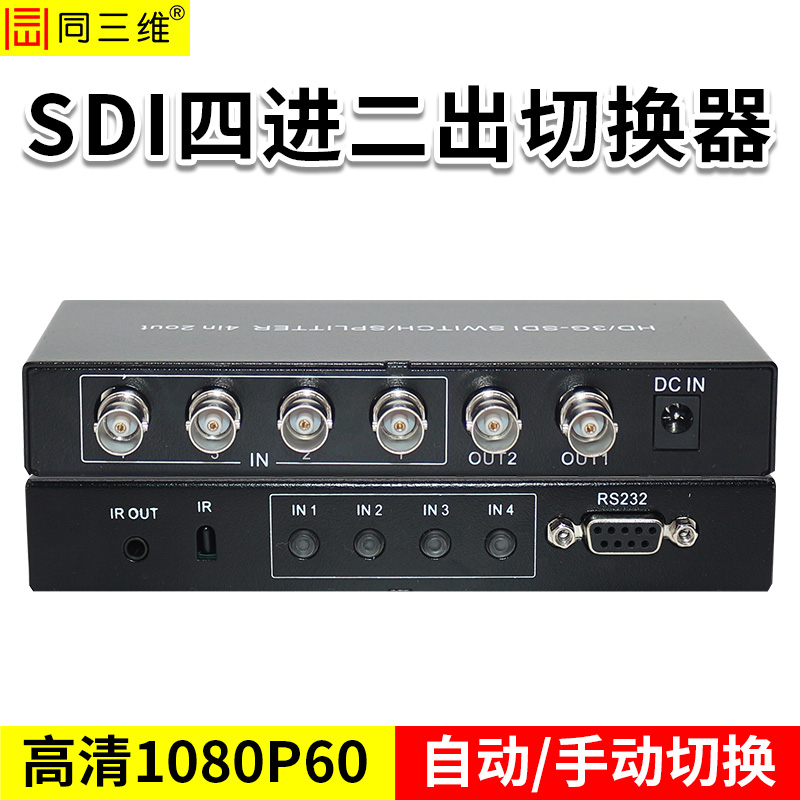

同三维T6000-S42SDI切换器

4路SDI输入，2路SDI同时输出，支持高清1920*1080P60,支持 遥控器、按钮或RS232协议代码控制，支持自动切换和手动切换

一、产品介绍：

同三维T6000-S42SDI切换器可以把四个高清HD/3G-SDI信号源与两个高清信号显示器同时连接起来。它可以很容易地将四路高清信号在高清信号的显示器或者投影机上自由切换。使用高速率，高带宽芯片无损传输，支持自动识别信号切换，内置芯片自动识别，兼容 HD-SDI、3G-SDI等格式的SDI信号。4路SDI输入，2路SDI同时输出，支持高清1920*1080P60,支持 遥控器、按钮或RS232协议代码控制，支持自动切换和手动切换，产品广泛应用于安防，监控系统，高清摄影系统，数据中心控制等SDI数字影音处理场景。

二、产品特性：

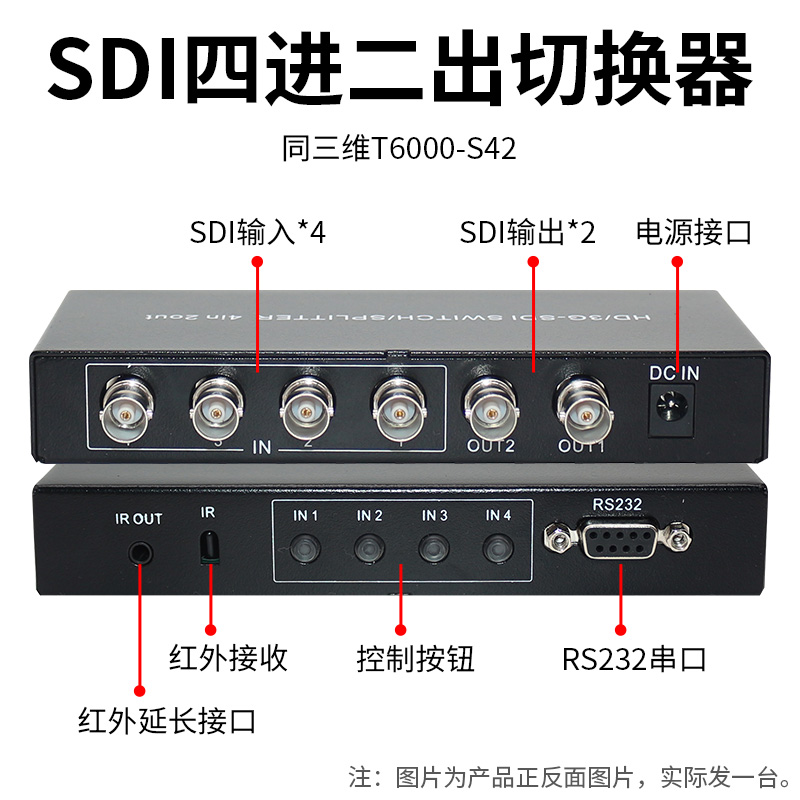

1． 支持遥控器控制，有红外延长接收功能。

2． 支持RS232协议代码控制。

3． 自动切换和手动切换两种模式。

4． 支持直流5-12V供电。

5． 结构紧凑，稳定可靠。

三、产品参数:

1. 信号 :HD-SDI,3G-SDI

2. 输入: 4 port

3. 输出 : 2 ports

4. 最大分辨率:1920x1080/60Hz

5. 信号带宽:350M

6. 最大速率：3G

7. 电源:DC5-12V /1A

8. 功率 :5W

9. 最大使用电流：300MA

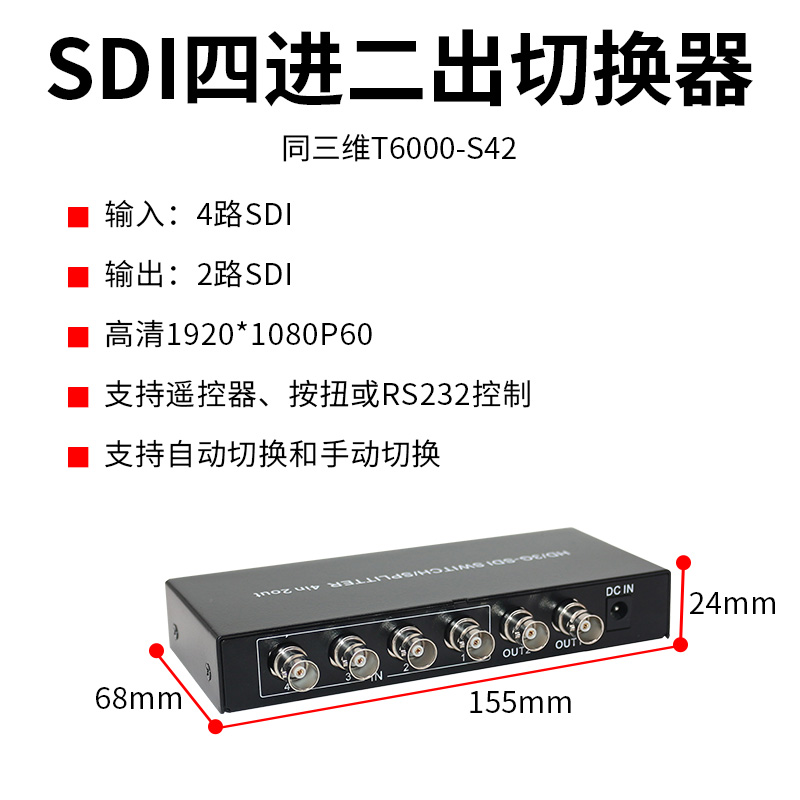

10. 产品尺寸 155x68x24mm

11. 产品重量: 300g

12. 环境温度:-10℃-55℃

模式说明：（出厂默认模式1）

模式1：检测输入信号，后入先出的原则，实现自动切换。比如检测到有新送入的信号，会优先切换到那一路。

模式2：纯手动切换。不以检测信号输入为优先，以手动切换的原则。

模式切换操作说明：

断电状态，一直按住面板按键1，上电，等待3秒，指示灯会以流水灯形式快速闪烁，

当闪烁到1通道指示灯的时候，松开按键1，完成选择模式1的操作。

当闪烁到2通道指示灯的时候，松开按键1，完成选择模式2的操作。

串口RS232说明：

波特率：9600。校验位： N。 数据位：8。 停止位：1。 十六进制模式

指令如下：

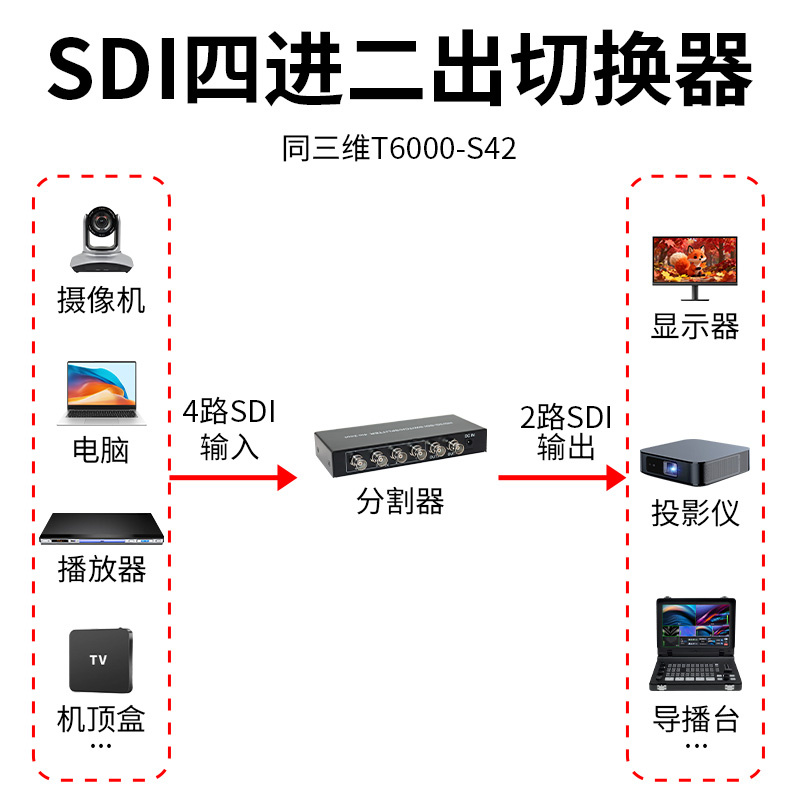

四、产品连接:
