T802-4K超高清4K60Hz网线50米HDMI2.0传输器

同三维T802-4K超高清4K60Hz50米网线HDMI2.0传输器带IR控制和HDMI环出 18Gbps HDMI延长器能够延长高清音视频信号和单向IR,且通过CAT 线在发射器和接收器之间延长距离达到50米。此产品支持的分辨率达到 [email protected] 4:4:4,18 Gbps和HDCP 2.2

本店价: 980
立即购买
驱动下载
使用说明

同三维T802-4K超高清4K60Hz50米网线HDMI2.0传输器

带IR控制和HDMI环出

同三维T802-4K超高清4K60Hz50米网线HDMI2.0传输器

18Gbps HDMI延长器能够延长高清音视频信号和单向IR,且通过CAT 线在发射器和接收器之间延长距离达到50米。此产品支持的分辨率达到 [email protected] 4:4:4,18 Gbps和HDCP 2.2。支持1路HDMI环路输出。支持POC功能。另外,此延长器支持单向IR控制,即用户可在显示端通过IR对源端进行控制。

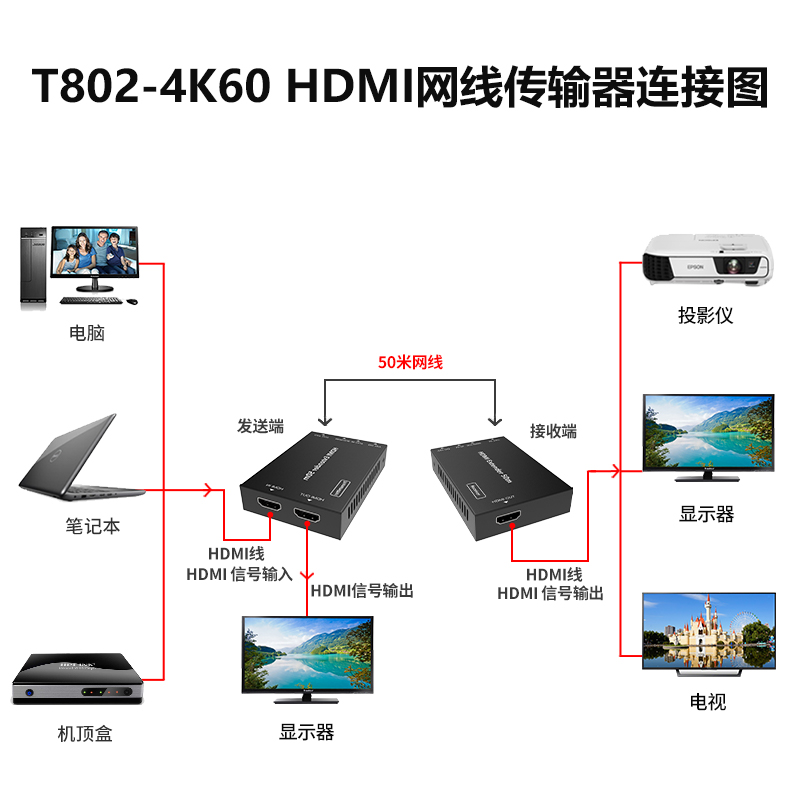

18Gbps HDMI延长器包括2个部分:发射器和接收器。发射器主要负责获取HDMI 信号和发射IR控制信号通过CAT线延长;接收器主要负责输出HDMI信号和接收IR控制信号。此产品通过使用CAT线,对于HDMI延长提供了最方便的方案,任何HDMI延长的应用方面是一个最佳的选择。

功能特性:

☆ 兼容HDMI 2.0、HDCP 2.2/HDCP 1.4和DVI 1.0

☆ 支持18Gbps带宽

[email protected] 4:4:4,延长距离达到50米

☆ 支持1路HDMI环路输出(发射端)

☆ 带单向IR控制

☆ 支持HDR功能

☆ 支持POC(Power over Cable)功能

☆ 支持自动拷贝EDID功能

☆ 设计合理,便于安装



产品接口:

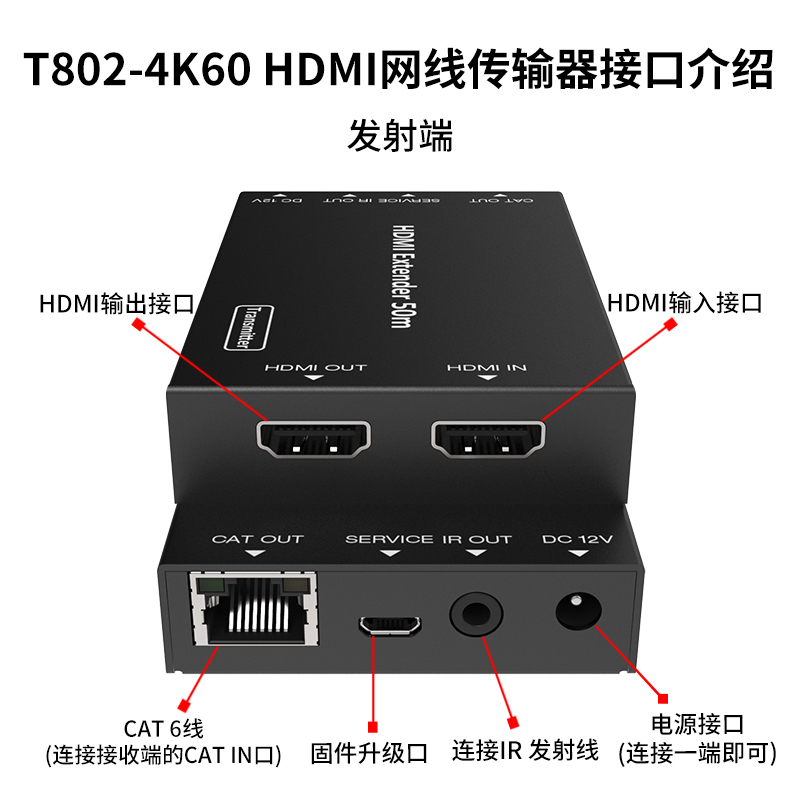

发送端

同三维T802-4K超高清4K60Hz50米网线HDMI2.0传输器

标号

名称

功能描述

1

HDMI OUT

HDMI环路输出口。

2

HDMI IN

HDMI信号输入口。

3

CAT OUT

使用CAT 6线连接接收端的CAT IN口。

4

电源指示灯(绿色)

当发射器连接电源供电时,灯常亮。

5

数据信号指示灯(黄色)

当发射器与接收器之间有信号传输时,灯常亮。

6

SERVICE port

固件升级口。

7

IR OUT

连接IR 发射线,IR 发射信号来自于接收器的IR IN口。

8

DC 12V

DC 12V 1A电源供电接口。

此延长器支持POC功能,即发射器或接收器一端连接12V/1A电源供电,另一端不需要连接电源供电。

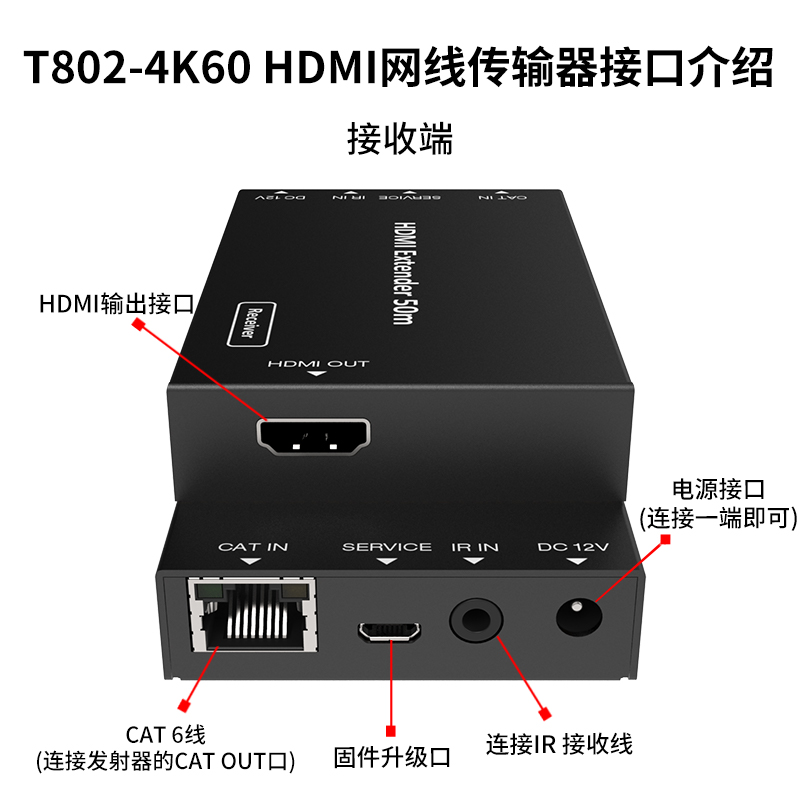

接收端

同三维T802-4K超高清4K60Hz50米网线HDMI2.0传输器

标号

名称

功能描述

1

HDMI OUT

HDMI信号输出口。

2

CAT IN

使用CAT 6线连接发射器的CAT OUT口。

3

电源指示灯(绿色)

当发射器连接电源供电时,灯常亮。

4

数据信号指示灯(黄色)

当发射器与接收器之间有信号传输时,灯常亮。

5

SERVICE

固件升级口。

6

IR OUT

连接IR接收线,IR 接收信号将发送给发射器的IR OUT口。

7

DC 12V

DC 12V 1A电源供电接口。

此延长器支持POC功能,即发射器或接收器一端连接12V/1A电源供电,另一端不需要连接电源供电。







技术参数:

参数规格

HDMI兼容

HDMI 2.0

HDCP兼容

HDCP 2.2/HDCP 1.4

视频带宽

18Gbps



视频分辨率

4K2K 50/60Hz 4:4:4

4K2K 50/60Hz 4:2:2

4K2K 50/60Hz 4:2:0

4K2K 30Hz 4:4:4

1080p, 1080i, 720p, 720i, 480p, 480i

所有的 3D TV 格式

所有的电脑分辨率,包括 1920 x 1200

颜色空间

RGB / YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0

颜色深度

8/10/12-bit (1080P60Hz, 4K30Hz, 4K60Hz YCbCr

4:2:2/4:2:0)

8-bit (4K60Hz 4:4:4 )

HDMI音频格式

LPCM   2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus(DD+),   DTS-ES, DTS HD Master, DTS HD-HRA, DTS-X

静电保护

±8kV (空气放电) , ±4kV (接触放电)

连接



发射器

输入:1×HDMI Type A [19-pin母口]

输出:1×HDMI Type A [19-pin母口]

1×CAT OUT [RJ45, 8-pin母口]

控制:1×IR OUT [3.5mm Stereo Mini-jack]

1×SERVICE [Mini-USB, 升级口]



接收器

输入:1×CAT IN [RJ45, 8-pin母口] 输出:1×HDMI Type A [19-pin母口]

控制:1×IR IN [3.5mm Stereo Mini-jack]

1×SERVICE [Mini-USB, 升级口]

机身

外壳

金属外壳

颜色

黑色

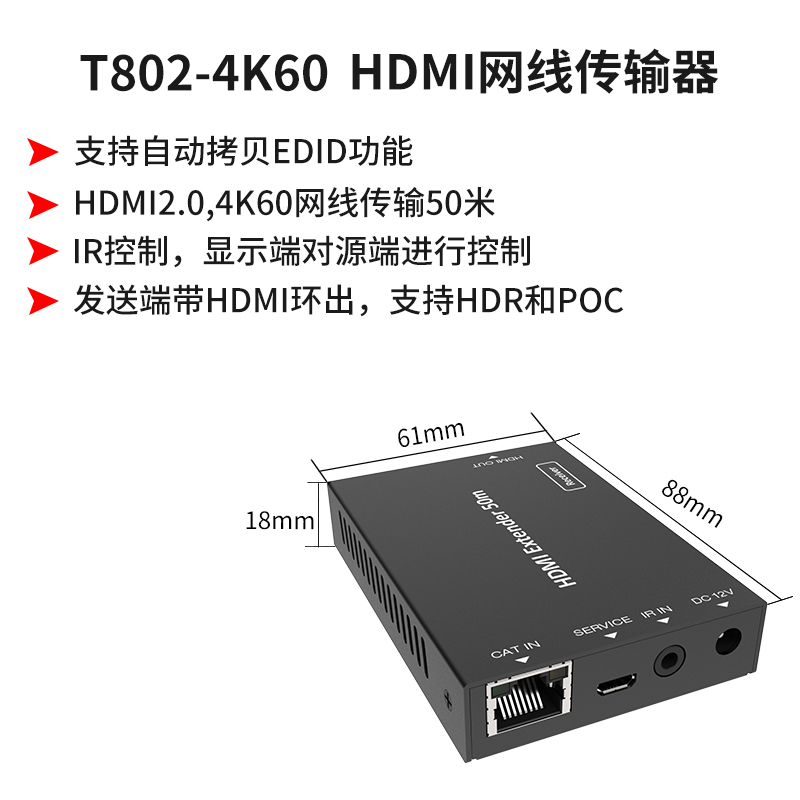

尺寸

发射器 / 接收器:

61mm   [长] x 88mm   [宽] x 18mm   [高]

重量

发射器:160g,接收器:155g

供电电源

输入:AC 100~240V 50/60Hz

输出:DC 12V/1A

电源功耗

3.84瓦

操作温度

0°C ~ 40°C / 32°F ~ 104°F

储存温度

-20°C ~ 60°C / -4°F ~ 140°F

相对湿度

20~90%   RH (无凝结)

分辨率 / 距离

4K60 -

4K30 / 1080P -

CAT5e

50米

50米

CAT6/6a/7

60米

70米

分辨率 / 线长

4K60 -

4K30 / 1080P -

HDMI IN / OUT

3米

10米

推荐使用高级高速HDMI线。
