T802-4K超高清HDMI2.0网线4K60P传输器150米

同三维T802-4K超高清HDMI2.0网线4K60P传输器150米带HDMI环出和IR控制,接收端带独立音频解嵌 这款HDMI 150米延长器(HDBaseT)可以通过单根CAT网线,在发射器和接收器之间,将高清音视频信号、RS-232信号和双向IR信号延长至150米。视频分辨率最高支持4K2K@

本店价: 1880
立即购买
驱动下载
使用说明

同三维T802-4K超高清HDMI2.0网线4K60P传输器150米

带HDMI环出和IR控制,接收端带独立音频解嵌

 同三维T802-4K超高清HDMI2.0网线4K60P传输器150米

这款HDMI 150米延长器(HDBaseT)可以通过单根CAT网线,在发射器和接收器之间,将高清音视频信号、RS-232信号和双向IR信号延长至[email protected] 4:4:4。支持1路HDMI环路输出。接收端可以将源设备的音频解嵌到模拟音频输出口AUDIO OUT输出。本产品支持POC功能。另外,此延长器支持双向红外信号控制,即用户可在源端或显示端通过IR进行控制。

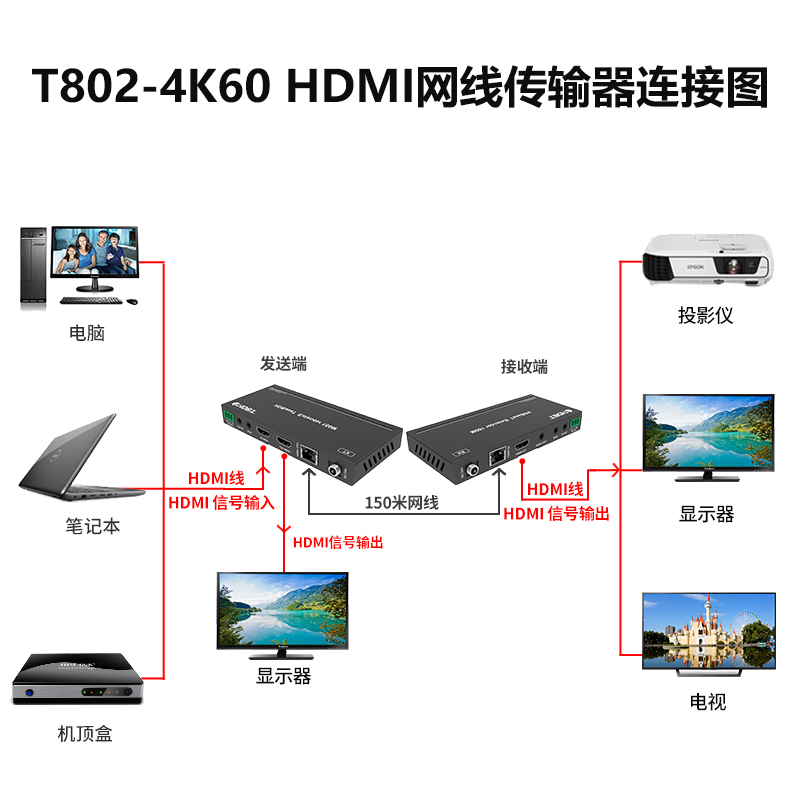

此HDMI延长器包括2个部分:发射器和接收器。发射器主要负责获取HDMI信号、发射或接收IR控制信号,并通过CAT线延长信号;接收器主要负责接收HDMI信号、发射或接收IR控制信号。此产品通过使用CAT线,为HDMI延长应用提供了最方便的方案。



功能特性:

★兼容HDMI2.0b、HDCP 2.2/HDCP1.4和DV1.0

★支持18Gbps带宽

★输入、输出延长距离达到120米/150米,支持的分辨率达到4K2K/1080P

★支持1路HDMI环路输出(发射端)

★支持解嵌源设备的音频给模拟立体声输出(接收端)

★带双向IR、RS-232和CEC直通

★支持HDR,HDR 10+,DolbyVision和HLG功能

★支持POC(Power over Cable)功能

★设计合理,便于安装



产品接口:

发送端

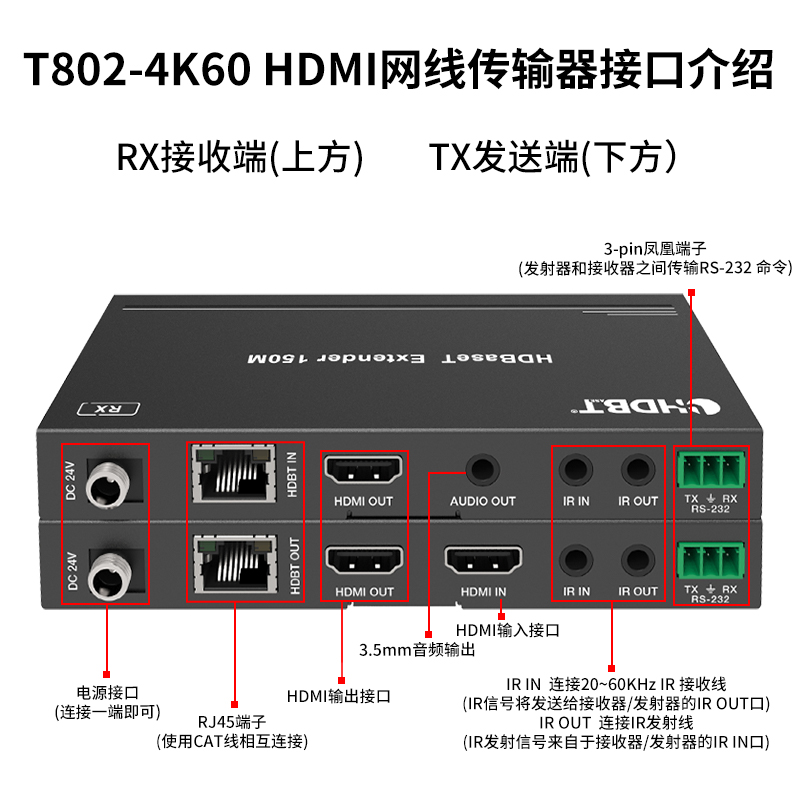

同三维T802-4K超高清HDMI2.0网线4K60P传输器150米

名称

功能描述

Power LED

电源指示灯。当发射器连接电源供电时,红色的LED灯亮。

SERVICE

固件升级口。

DC 24V

24V 1A电源供电接口。

注意:此延长器支持PoC功能,即发射器或接收器一端连接24V/1A电源供电,另一端不需要连接电源供电。

HDBT OUT

RJ45端子,使用CAT 线连接接收器的HDBT IN口。

连接信号指示灯

(绿色)

  灯亮:发射器和接收器连接正常。

  灯闪:发射器和接收器连接不稳定。

  灯灭:发射器和接收器未连接。

数字信号指示灯

(橙色)

  灯亮:HDMI信号带HDCP。

  灯闪:HDMI信号不带HDCP。

  灯灭:无HDMI信号。

HDMI OUT

HDMI环路输出口。

HDMI IN

HDMI源输入。

IR IN

连接20~60KHz IR 接收线,此IR信号将发送给接收器的IR OUT口。

IR OUT

连接IR发射线,此IR发射信号来自于接收器的IR IN口。

RS-232

3-pin凤凰端子,作用是在发射器和接收器之间传输RS-232 命令。

接收端:

同三维T802-4K超高清HDMI2.0网线4K60P传输器150米

名称

功能描述

Power LED

电源指示灯。当接收器连接电源供电时,红色的LED灯亮。

SERVICE

固件升级口。

DC 24V

24V 1A电源供电接口。

注意:此延长器支持POC功能,即发射器或接收器一端连接24V/1A电源供电,另一端不需要连接电源供电。

HDBT IN

RJ45端子,使用CAT 线连接发射器的HDBT OUT口。

连接信号指示灯

(绿色)

  灯亮:发射器和接收器连接正常。

  灯闪:发射器和接收器连接不稳定。

  灯灭:发射器和接收器未连接。

数字信号指示灯

(橙色)

  灯亮:HDMI信号带HDCP。

  灯闪:HDMI信号不带HDCP。

  灯灭:无HDMI信号。

HDMI OUT

HDMI输出口。

AUDIO OUT

3.5mm端子连接模拟音频输出。

IR IN

连接20~60KHz IR 接收线,此IR信号将发送给发射器的IR

OUT口。

IR OUT

连接IR发射线,此IR发射信号来自于发射器的IR IN口。

RS-232

3-pin凤凰端子,作用是在发射器和接收器之间传输RS-232 命令。

技术参数:

参数规格

HDMI兼容

HDMI 2.0b

HDCP兼容

HDCP 2.2/HDCP 1.4

视频带宽

18Gbps



视频分辨率

4K2K 50/60Hz 4:4:4

4K2K 50/60Hz 4:2:2

4K2K 50/60Hz 4:2:0

4K2K 30Hz 4:4:4

1080p, 1080i, 720p, 720i, 480p, 480i

所有的 3D TV 格式

所有的电脑分辨率,包括 1920 x 1200

颜色空间

RGB / YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0

颜色深度

8/10/12-bit (1080P60Hz, 4K30Hz, 4K60Hz YCbCr

4:2:2/4:2:0)

8-bit (4K60Hz 4:4:4 )

HDMI音频格式

LPCM   2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus(DD+),   DTS-ES, DTS HD Master, DTS HD-HRA, DTS-X

L/R音频格式

PCM 2.0

静电保护

±8kV (空气放电) , ±4kV (接触放电)

连接



发射器

输入:1×HDMI Type A [19-pin母口] 1×SERVICE [Mini-USB, 升级口]

输出:1×HDMI Type A [19-pin母口] 1×HDBT OUT [RJ45, 8-pin母口]

控制:1×IR IN [3.5mm Stereo Mini-jack] 1×IR OUT [3.5mm Stereo Mini-jack]

1×RS-232 [3-pin凤凰端子]



接收器

输入:1×HDBT IN [RJ45, 8-pin母口] 1×SERVICE [Mini-USB, 升级口]

输出:1×HDMI Type A [19-pin母口]

1×AUDIO OUT [3.5mm Stereo Mini-jack] 控制:1×IR IN [3.5mm Stereo Mini-jack]

1×IR OUT [3.5mm Stereo Mini-jack] 1×RS-232 [3-pin凤凰端子]

机身

外壳

金属外壳

颜色

黑色

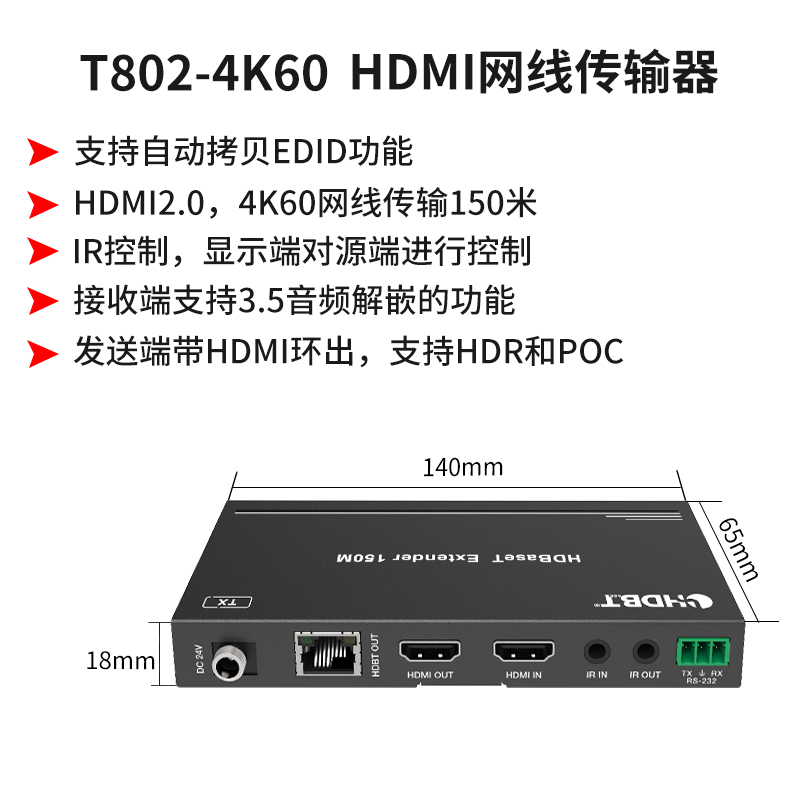

尺寸

发射器 / 接收器:

140mm [长] x 65mm [宽] x 18mm [高]

重量

发射器:160g,接收器:155g

供电电源

输入:AC 100~240V 50/60Hz

输出:DC 24V/1A(带锁扣端子)

电源功耗

9.36瓦

操作温度

0°C ~ 40°C / 32°F ~ 104°F

储存温度

-20°C ~ 60°C / -4°F ~ 140°F

相对湿度

20~90% RH   (无凝结)

分辨率 / 距离

4K2K

120米

1080P

150米

分辨率 / 线长

4K60 -

4K30 -

1080P60 -

HDMI IN / OUT

3米

10米

15米

推荐使用高级高速HDMI线。






注意:IR接收头与遥控器的角度为±45°时,传输距离为0-5米; IR接收头与遥控器的角度为±90°时,传输距离为0-8米。
