T9000-H41 HDMI 4x1 四画面分割器或无缝切换器

同三维T9000-H41 HDMI 4x1 四画面分割器是一款高性能的带四路高清画面分割以及无缝切换输出的切换器,该切换器可以将4路高清数字视频信号显示在同一个屏幕上,并有多种视频分割效果,同时四路高清输入信号可做无缝切换。该切换器控制方式多样灵活,可通过前面板按钮控制、本地IR控制。具有产品稳定,安装简单,是一款实用性很高的分割切换器,可以用在重大的工程项目,会议厅等场所。

本店价: 680
立即购买



同三维T9000-H41 HDMI 4x1 四画面分割器或无缝切换器

产品介绍

同三维T9000-H41 HDMI 4x1 四画面分割器是一款高性能的带四路高清画面分割以及无缝切换输出的切换器,该切换器可以将4路高清数字视频信号显示在同一个屏幕上,并有多种视频分割效果,同时四路高清输入信号可做无缝切换。该切换器控制方式多样灵活,可通过前面板按钮控制、本地IR控制。具有产品稳定,安装简单,是一款实用性很高的分割切换器,可以用在重大的工程项目,会议厅等场所。



产品特点与规格

l 支持4HDMI输入,1HDMI输出

l 支持4HDMI信号画面分割

l 支持4HDMI信号之间无缝切换

l 最高支持1080P60HZ分辨率输出

l 支持红外切换

l 兼容HDMI1.3a,HDCP1.2,输入兼容DVI1.0版本

l 分辨率支持1080P,720P,1080i,1024X768,1360X768

l 音频输出格式支持PCM2

l HDMI输入输出传输距离:高速HDMI线材最长可达15M

l 电源输入:DC12V/2A

l 实物净重:350g

l 尺寸(长XX高):190mm X 90mm X 23mm

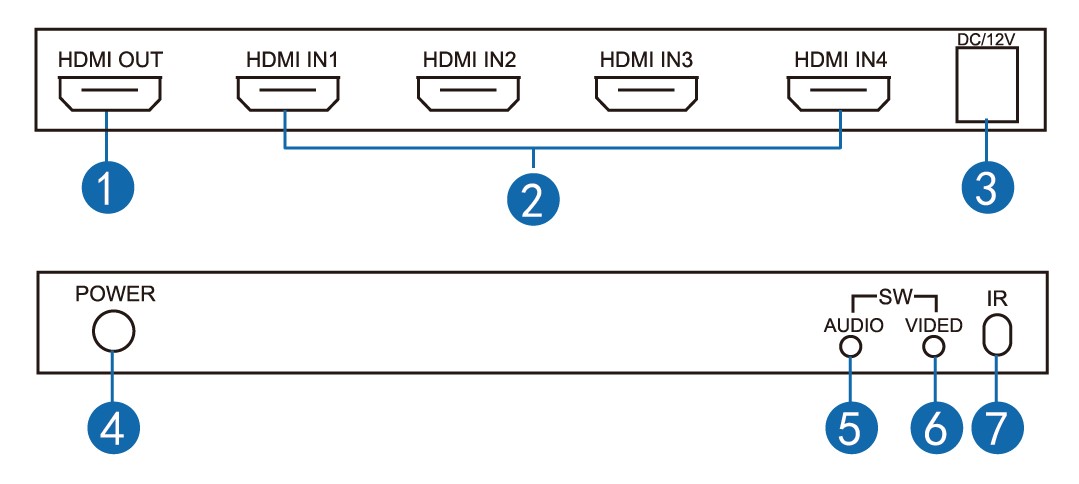

物理接口示意图



1  HDMI OUT ---HDMI输出接口

2  HDMI IN1-4 ---HDMI IN1-4输入接口

3  DC/12V ---DC12V电源接口

4  POWER---电源LED指示灯

5  AUDIO---音频模式切换

6  VIDEO---视频模式切换

7  IR---红外接收

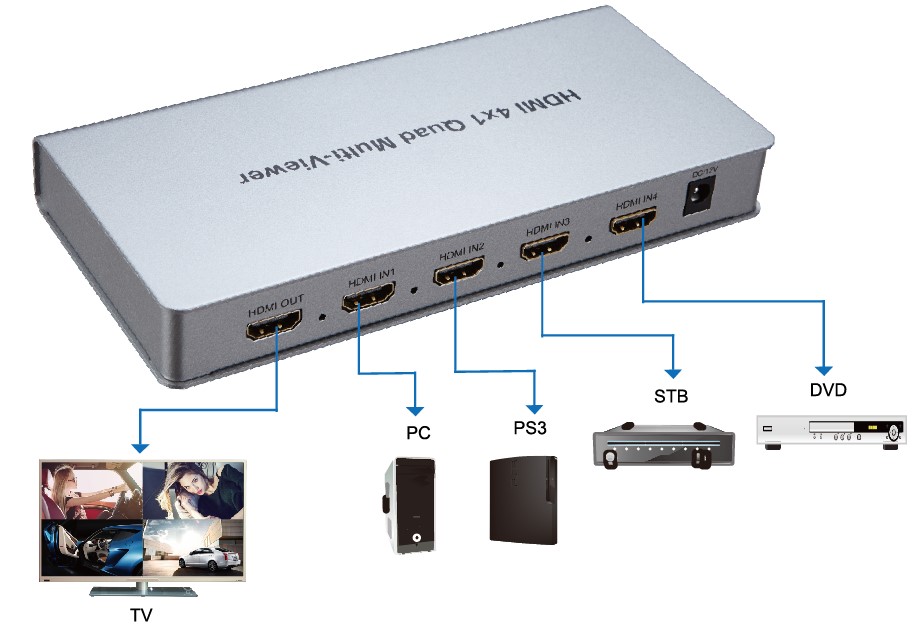

连接示意图:





使用说明:

AUDIO:音频模式切换

VIDEO:视频模式切换

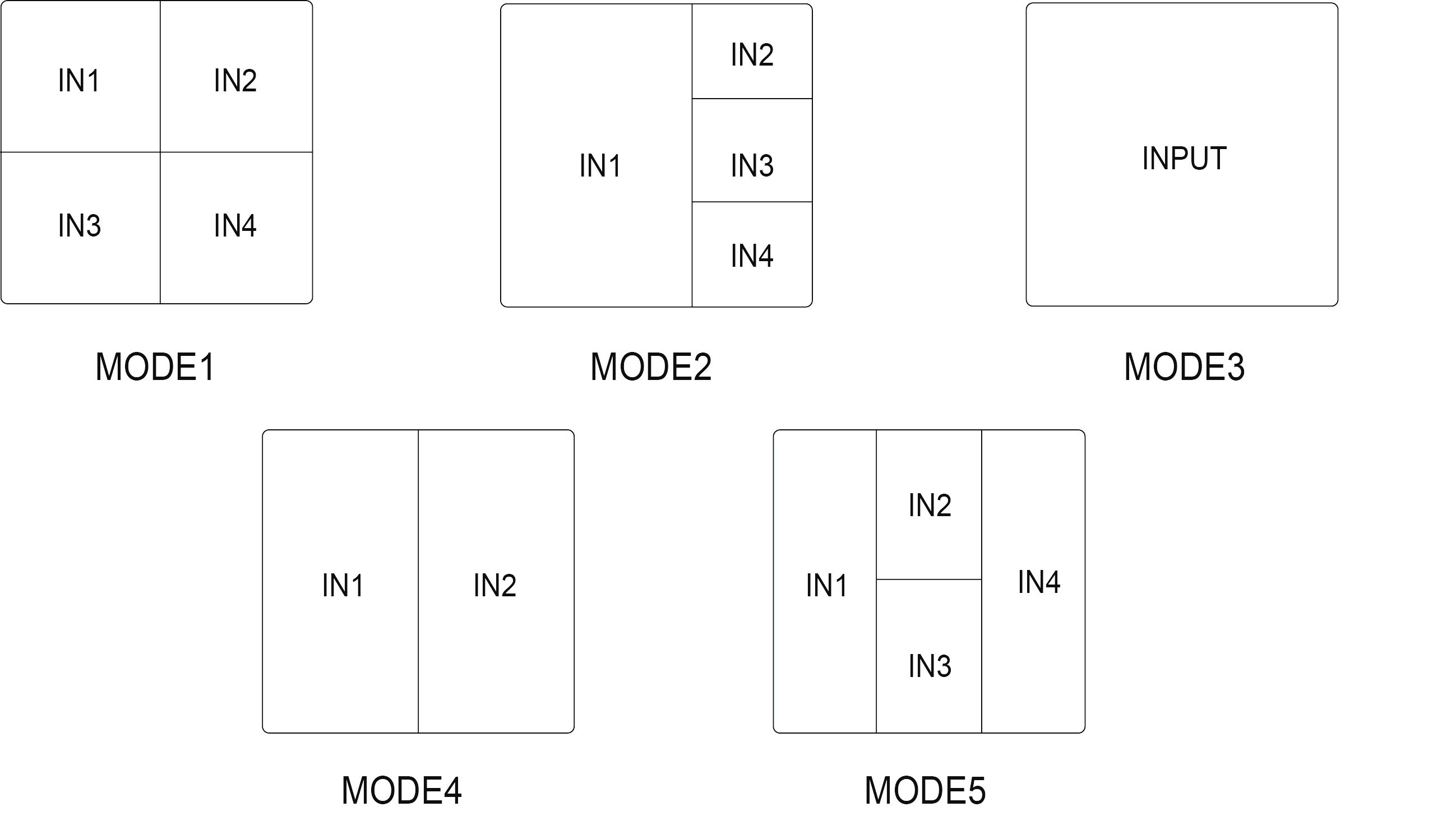

五种MODE选择:



MODE1:切换IN1-IN4为选择输出的音频

MODE2:切换IN1-IN4为选择其中一路输入座主画面(音频同步)

MODE3IN1-IN4四路输入无缝切换器

MODE4: 双画面

MODE5:切换IN1-IN4H画面





包裹清单

  1: HDMI 4x1 四画面分割器一台

  2:电源适配器12V/2A 一个

  3:红外接收线一套

  4:遥控器一个

  5:说明书一份



除了T9000-H41 4画面分割器,还有以下规格型号:

T9000-H81 8画面分割器

T9000-H91 9画面分割器

T9000-H161 16画面分割器
